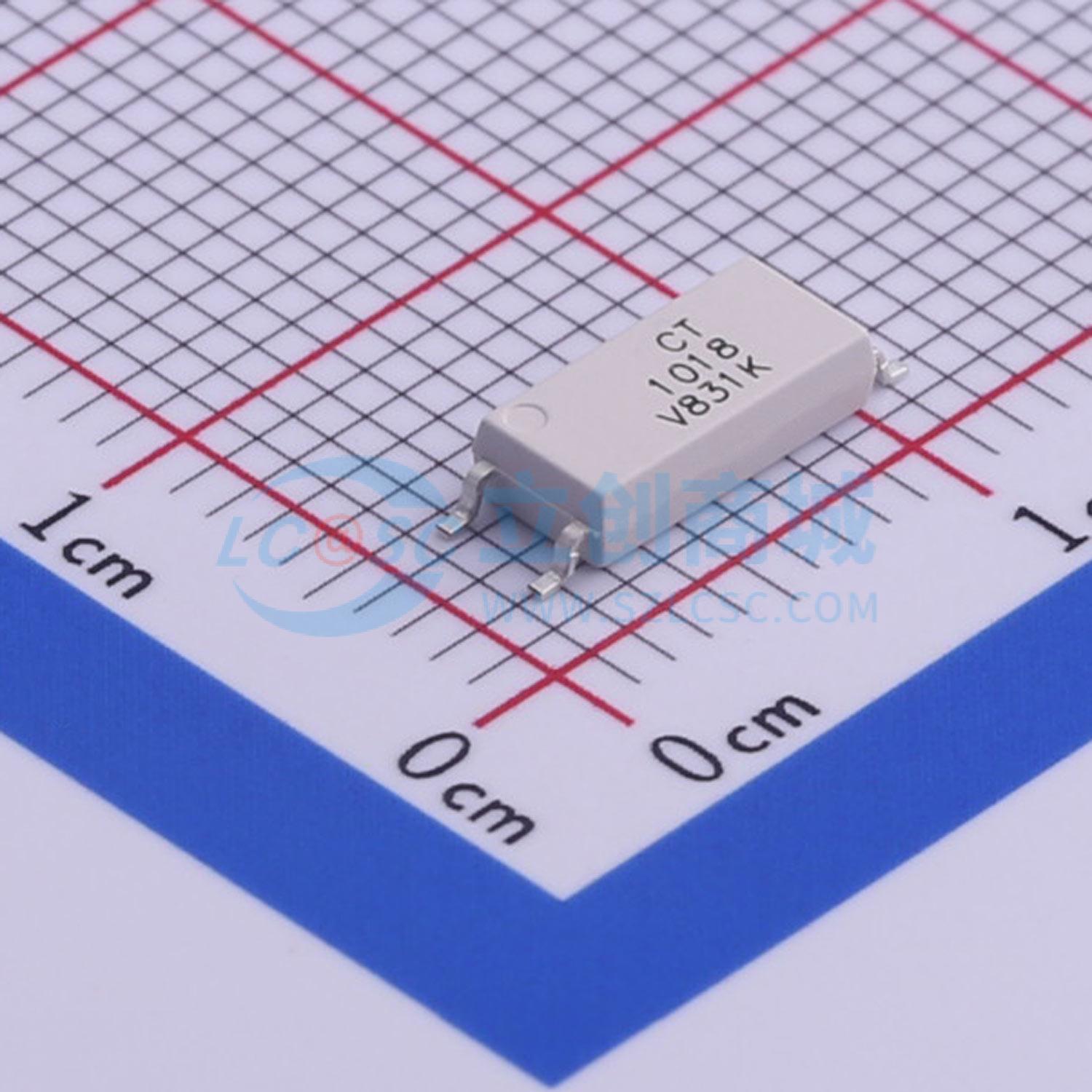

温馨提醒：图片仅供参考，商品以实物为准
CT1018(V)(T1)-W
DC输入 隔离电压(rms):5000V
- 描述
- CT1010-W、CT1011-W、CT1012-W、CT1013-W、CT1014-W、CT1015-W、CT1016-W、CT1017-W、CT1018-W、CT1019-W 由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用 4 引脚 SOP 封装。
- 品牌名称
- CT MICRO
- 商品型号
- CT1018(V)(T1)-W
- 商品编号
- C453472
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.26V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,1mA | |
| 上升时间(tr) | 4.8us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 22% | |
| 电流传输比(CTR)最大值/饱和值 | 320% | |
| 正向电流(If) | 50mA |
商品概述
CT1010-W、CT1011-W、CT1012-W、CT1013-W、CT1014-W、CT1015-W、CT1016-W、CT1017-W、CT1018-W、CT1019-W由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚SOP封装。
商品特性
- 高隔离度5000 VRMS，CTR灵活可选，详见订购信息
- 极低耦合电容
- 直流输入，晶体管输出
- 温度范围-55℃至125℃
- 外部爬电距离>8 mm
- 内部爬电距离>4.6 mm
- 绝缘距离>0.4 mm
- 环保封装
- 认证批准：UL - UL1577 (E364000)、VDE - EN60747-5-5(VDE0884-5)、CQC – GB4943.1、GB8898、IEC60065、IEC60950
应用领域
- 开关模式电源
- 计算机外设接口
- 微处理器系统接口
