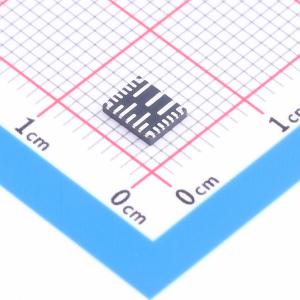

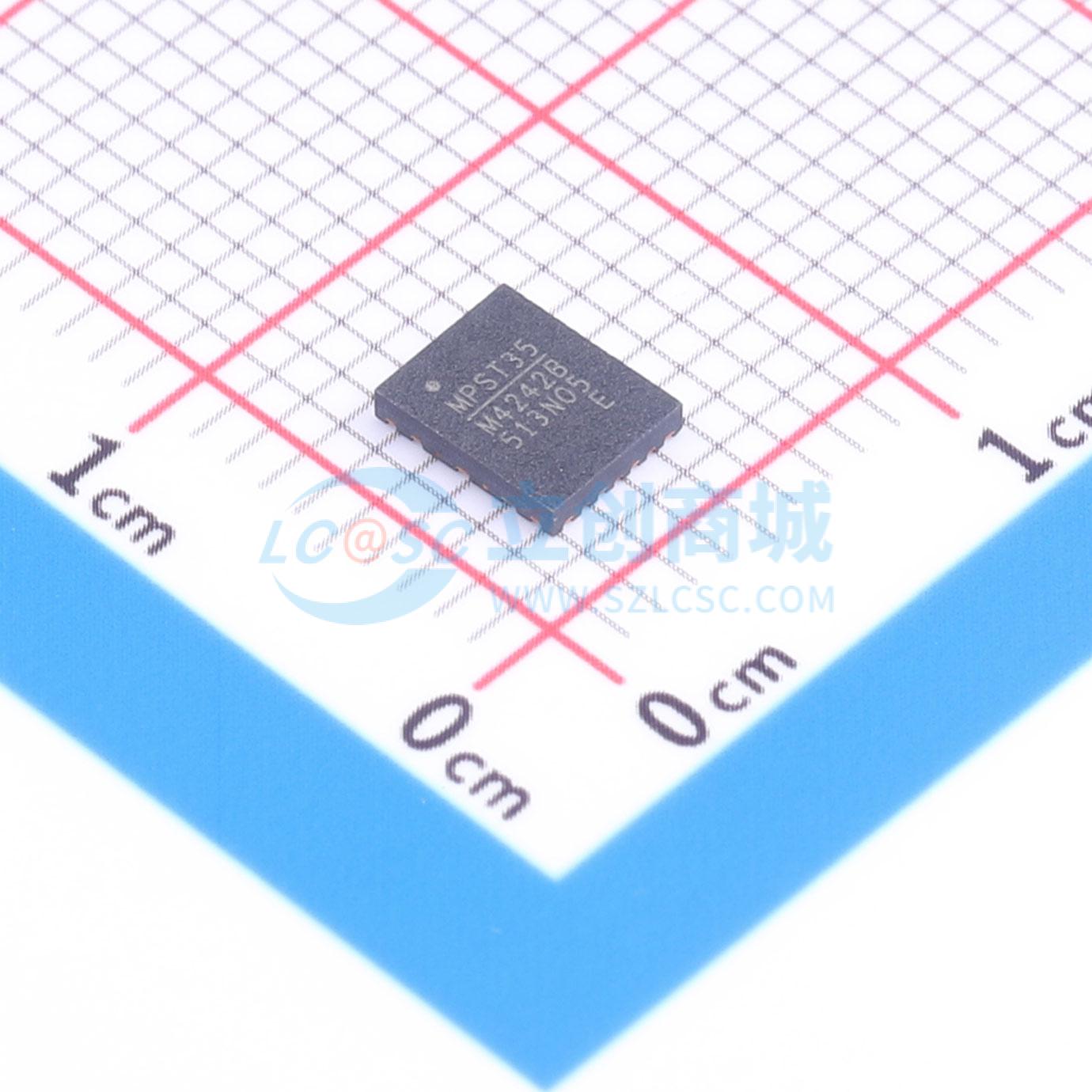

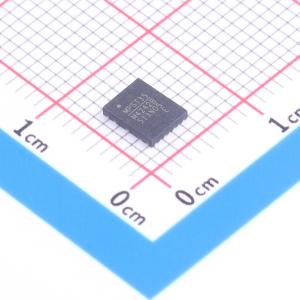

MPQ4242BGVE-0000-AEC1-Z

MPQ4242B是一款用于USB Type-C供电端口的全集成供电(PD)解决方案。它集成了带四个功率开关的升降压转换器和USB PD控制器。该器件在特定输入电源范围内支持最高5A的连续输出电流(IOUT)。

MPQ4242B的USB Type-C端口支持带PPS的USB PD 3.1修订版，向后兼容BC1.2电池充电规范的DCP方案、3A分压模式和1.2V/1.2V模式。MPQ4242B还支持QC 2.0/3.0和华为FCP模式。

当电池电压(VBATT)过低或者出现过温条件时，MPQ4242B提供可配置的PD电源管理状态机。当使用两颗MPQ4242B作为双PD端口时，内部功率共享逻辑可以有效分配总功率。

故障保护包括BUS和VIN引脚的I/O引脚短路保护、CC过流保护(OCP)、打嗝模式限流、输出过压保护(OVP)和热关断。

MPQ4242B只需要少量易得的标准外部元器件，采用QFN-22 (4mmx5mm)封装。

• 汽车供电端口用一体式USB供电(PD)解决方案
• 集成4开关升降压转换器
• 集成PD 3.1控制器
• 宽4.8V至36V工作输入电压(VIN)范围
• 3.3V至22.5V输出电压(VOUT)范围
• 精确输出CC电流限:±5%
• 可并联外部高压侧MOSFET(HS-FET)
• USB Type-C断开时低静态电流(IQ)
• 可配置250kHz/420kHz频率，支持扩频
• 支持USB PD R3.1，带7个功率数据对象(PDO)列表的PPS
• 通过USB-IF PD3.1认证测试(TID: 8822)
• 支持QC 3.0规范、华为FCP
• 支持BC1.2的DCP方案、3A分压模式和1.2V/1.2V模式
• CCx、DP、DM到VBUS/VBATT短路保护
• 电池对地短路保护驱动器
• I²C从机接口
• 输出线损补偿
• 低电池电压或高温条件下可配置PD电源管理
• 支持双端口PD功率共享
• PWM占空比可配置LED驱动器
• EN关闭延迟最高可达120分钟
• 采用带可焊侧翼的QFN-22 (4mmx5mm)封装
• 符合AEC-Q100 1级标准

• USB PD充电端口
• USB电源
• USB PD集线器
