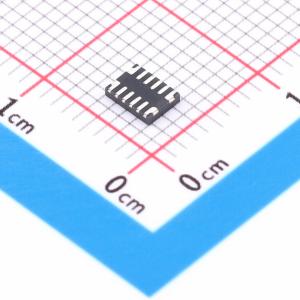

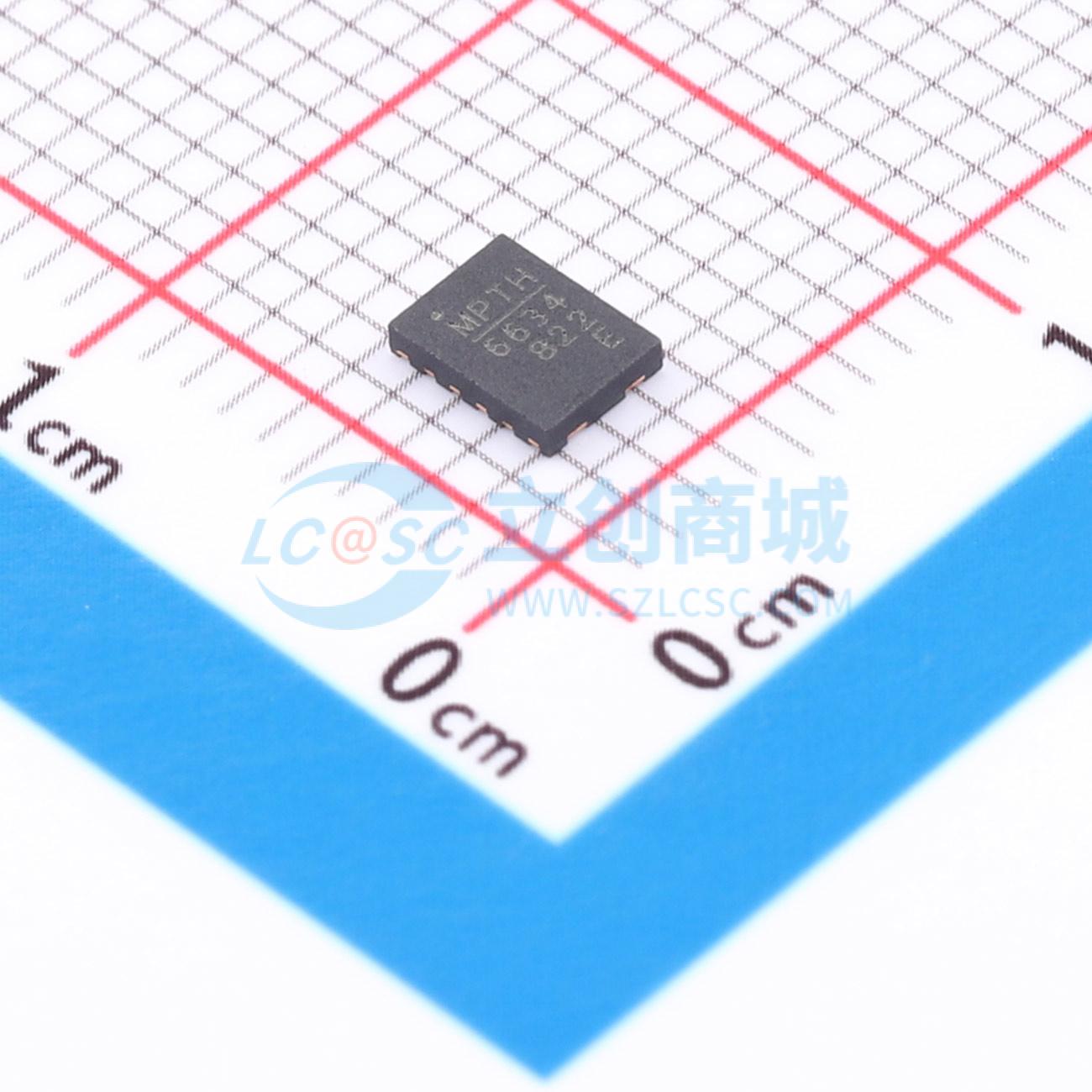

温馨提醒：图片仅供参考，商品以实物为准
MPQ6634GLTE-0000-AEC1-Z
MPQ6634GLTE-0000-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6634GLTE-0000-AEC1-Z
- 商品编号
- C43393324
- 商品封装
- TQFN-12(3x4)
- 包装方式
- 编带
- 商品毛重
- 12.91克(g)
商品参数
参数完善中
商品概述
MPQ6634-AEC1是一款集成功率MOSFET的三相无位置传感器无刷直流（BLDC）电机驱动器，采用无传感器磁场定向控制（FOC），可提升效率、降低振动，峰值电流最高可达2A，输入电压（VIN）范围为4.5V至35V。MPQ6634-AEC1通过脉冲宽度调制（PWM）信号控制电机转速，PWM输入频率范围为50Hz至20kHz，该器件还支持直流输入转速控制。MPQ6634-AEC1提供转速检测功能，转速检测器（FG/RD引脚）为开漏输出，此外，可通过DIR引脚的输入控制旋转方向。丰富的保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）、堵转保护、缺相保护（PLOS）、过流保护（OCP）和热关断（TSD）。MPQ6634-AEC1采用带可湿焊侧翼的TQFN-12 (3mmx4mm)封装，符合AEC-Q100 Grade 1标准。
商品特性
- 工作输入电压（VIN）范围为4.5V至35V
- 峰值电流最高可达2A
- 无传感器磁场定向控制（FOC）
- 集成MOSFET:高压侧MOSFET（HS-FET）+ 低压侧MOSFET（LS-FET）总导通电阻为450mΩ
- 支持0V至3.3V直流输入或50Hz至20kHz脉冲宽度调制（PWM）输入
- 带滞回的启动占空比设置
- 曲线可配置
- 开环和闭环速度可配置
- 软启动时间可配置
- 对齐时间可配置
- 方向控制
- 节能模式
- 24kHz PWM输出频率
- 短路保护（SCP）
- 过压保护（OVP）
- 缺相保护（PLOS）
- 堵转保护
- 可选择FG和RD输出
- 采用带可湿焊侧翼的TQFN-12 (3mmx4mm)封装
- 符合AEC-Q100 Grade 1标准
应用领域
- 汽车风扇
- 泵
- 空气净化器
- 通用风扇
- 小型电机
