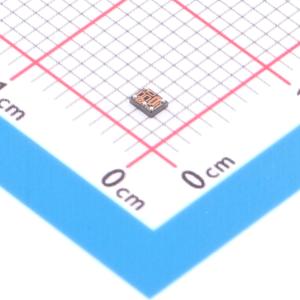

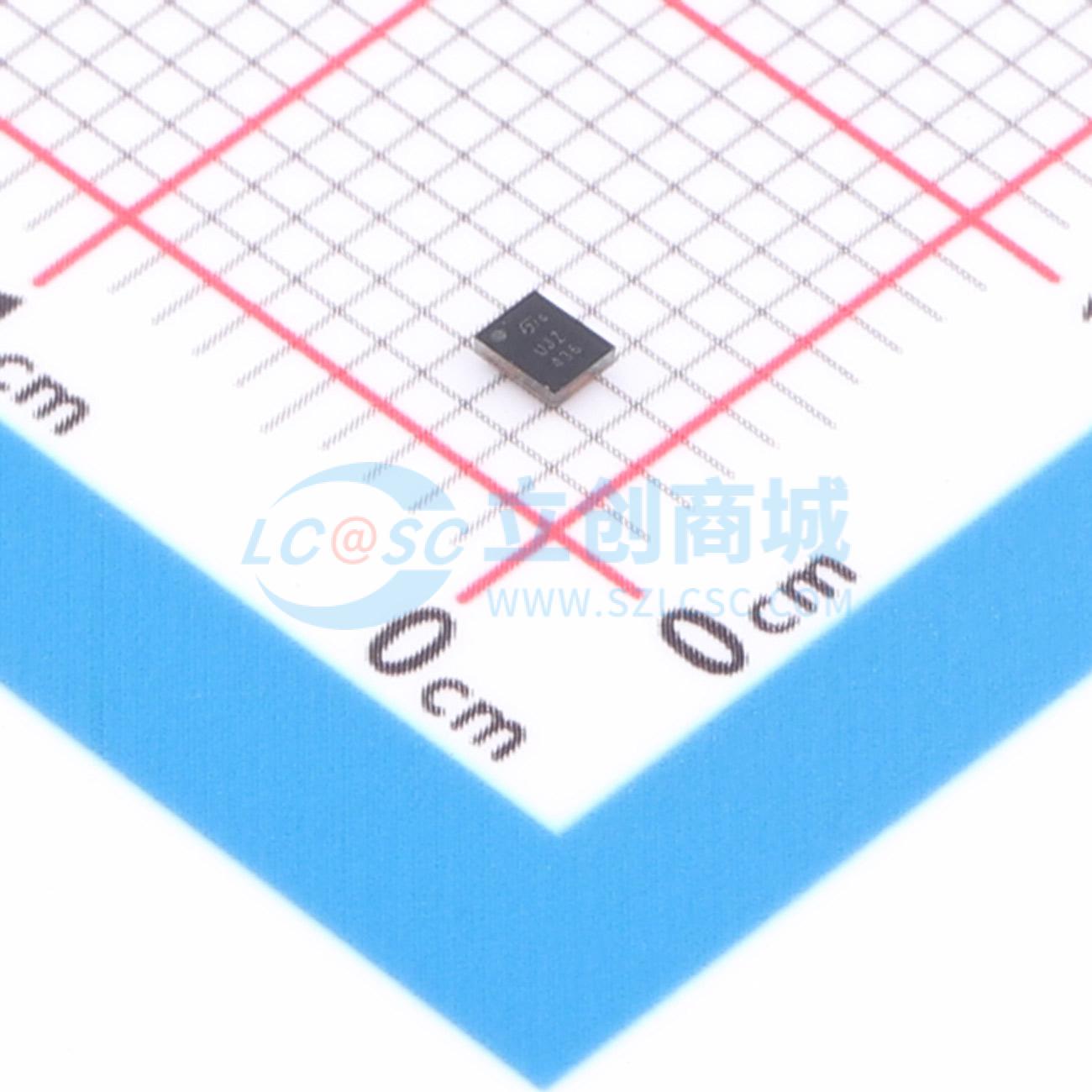

温馨提醒：图片仅供参考，商品以实物为准
MLPF-WL-02D3
低通滤波器，20dBm，826 - 958MHz，4层PCB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成了阻抗匹配网络和谐波滤波器。匹配阻抗网络经过优化，可最大限度地提高性能。采用意法半导体的 IPD 技术，在非导电玻璃基板上优化了射频性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MLPF-WL-02D3
- 商品编号
- C43390702
- 商品封装
- WFBGA-5
- 包装方式
- 编带
- 商品毛重
- 1.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | 826MHz~958MHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 44dB；56dB；32dB；62dB；57dB；54dB；43dB；38dB；59dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.55dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
MLPF-WL-02D3集成了阻抗匹配网络和谐波滤波器。该匹配阻抗网络经过专门设计，旨在最大化STM32WL3xxx的射频性能。MLPF-WL-02D3采用非导电玻璃基板上的STMicroelectronics IPD技术，从而优化了射频性能。
商品特性
- 集成与STM32WL3xxx的阻抗匹配
- 天线侧标称阻抗为50Ω
- 深度抑制谐波滤波器
- 低插入损耗
- 小尺寸
- 回流焊后低剖面≤630μm
- 高射频性能
- 减少射频物料清单和面积
- 符合ECOPACK2标准的组件
应用领域
- STM32WL3 sub-GHz无线微控制器
