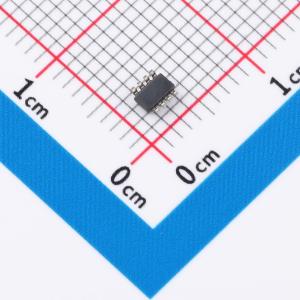

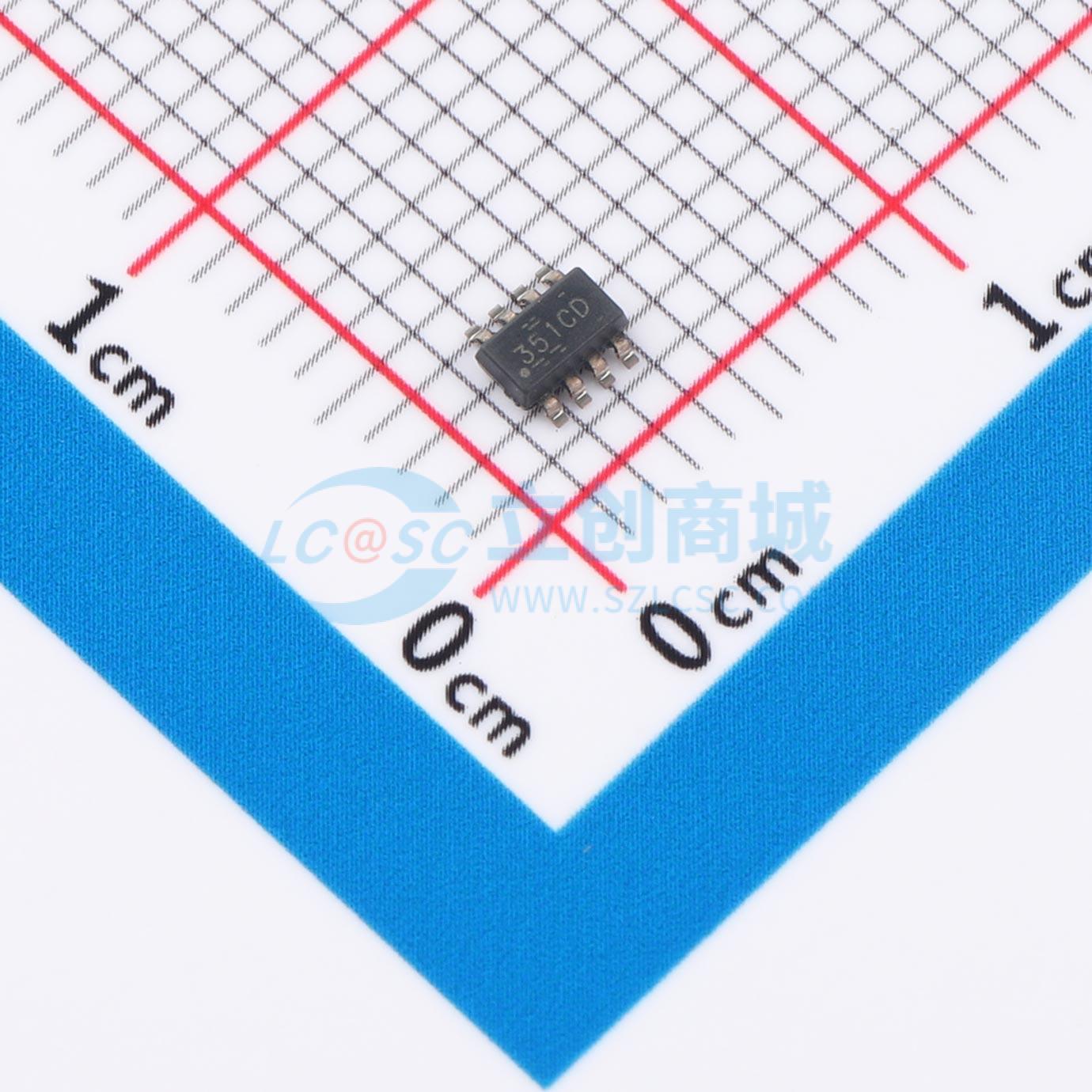

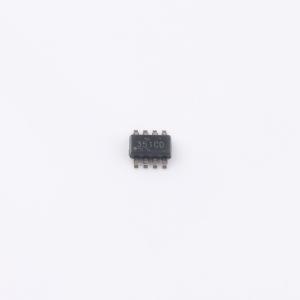

温馨提醒：图片仅供参考，商品以实物为准

INA351CDSIDDFR

具有集成基准缓冲器的微型 (1.5mm × 2mm) 低功耗 (110µA) 仪表放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有集成基准缓冲器的可选增益仪表放大器，可提供四种增益选项。可以通过切换增益选择(GS)引脚来选择这些增益选项，是桥式感应以及差分至单端转换应用的理想选择。采用精密匹配的集成电阻器构建而成，无需使用精密或高度匹配的外部电阻器，从而节省了BOM成本、贴片机器处理成本和布板空间。可直接连接到低速10位至14位模数转换器(ADC)，非常适合替换使用普通放大器和分立式电阻器构建的仪表放大器的分立式实现方案
品牌名称: TI(德州仪器)
商品型号: INA351CDSIDDFR
商品编号: C43311793
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	650nV/℃
	工作温度	-40℃~+125℃
	输入电压噪声密度(eN)	36nV/√Hz@1kHz
	输入失调电流(Ios)	0.25pA
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	900mV~2.75V；-2.75V~-900mV
	稳定时间	30us
	功能特性	数字编程增益；使能/关断功能

商品概述

INA351 是一款具有集成基准缓冲器的可选增益仪表放大器，可在采用小型封装的 INA351ABS 和 INA351CDS 型号中提供四种增益选项。INA351ABS 具有 10 或 20 的增益选项，INA351CDS 具有 30 或 50 的增益选项。可以通过切换增益选择 (GS) 引脚来选择这些增益选项。INA351 是桥式感应以及差分至单端转换应用的理想选择。INA351 采用精密匹配的集成电阻器构建而成，无需使用精密或高度匹配的外部电阻器，从而节省了 BOM 成本、贴片机器处理成本和布板空间。INA351 可直接连接到低速 10 位至 14 位模数转换器 (ADC)，非常适合替换使用普通放大器和分立式电阻器构建的仪表放大器的分立式实现方案。INA351 的设计采用三放大器架构，能够更好地提供性能。该器件在所有增益选项下可实现 86dB 的最小CMRR 和 0.1% 精度的最大增益误差，以及 1.3mV 的最大失调电压，而仅消耗 135µA 的最大静态电流。INA351 有一个集成关断选项，可在空闲时关闭放大器，从而在电池供电应用中进一步节省电能。

商品特性

专为尺寸、成本和功耗敏感型应用而设计
具有集成基准缓冲器的可选增益选项
提供节省空间的超小型封装选项
针对 10 位至 14 位系统的优化性能
CMRR:所有增益均为 95dB（典型值）
失调电压:所有增益均为 0.2mV（典型值）
G = 10、G = 50 时增益误差为 0.015%（典型值）
G = 20、G = 30 时增益误差为 0.020%（典型值）
G = 10 时带宽为 100kHz（典型值）
驱动 500pF，过冲小于 20%（典型值）
优化的静态电流:110µA（典型值）
适用于功耗敏感型应用的关断选项
电源电压范围:1.8V (±0.9V) 至 5.5V (±2.75V)
额定温度范围:-40℃ 至 125℃

应用领域

桥接网络传感
差分至单端转换
称重计
模拟输入模块
流量变送器
可穿戴健身和活动监测仪
血糖监测仪
压力和温度传感

	属性	参数值
	商品目录	仪表放大器
	放大器数	1
	共模抑制比(CMRR)	95dB
	输入偏置电流(Ib)	0.65pA
	输入失调电压(Vos)	200uV
	压摆率(SR)	0.2V/us
	输出电流	20mA
	静态电流(Iq)	110uA
