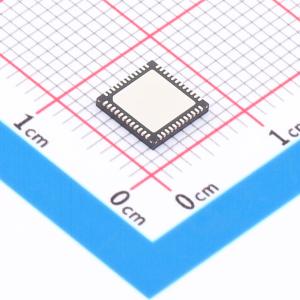

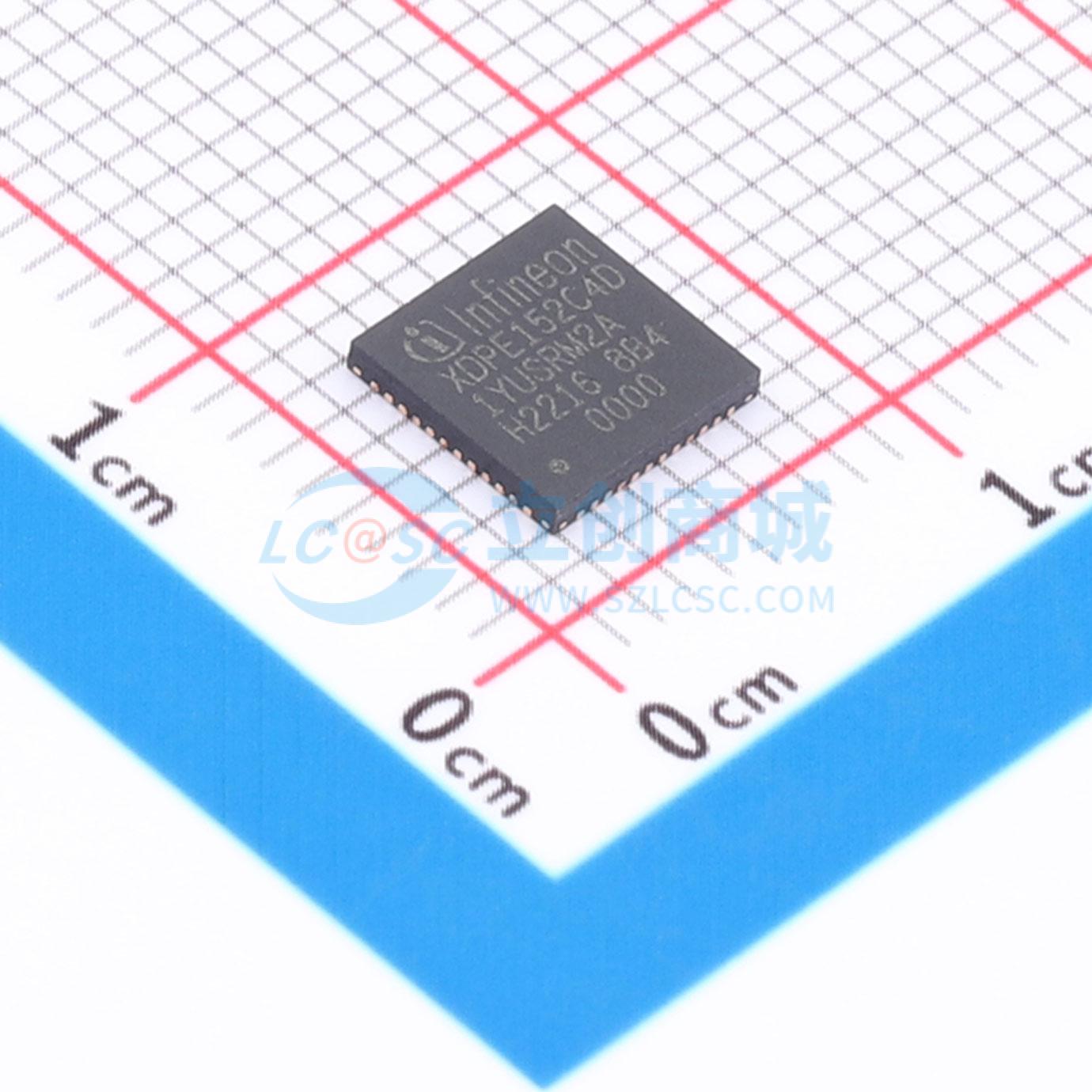

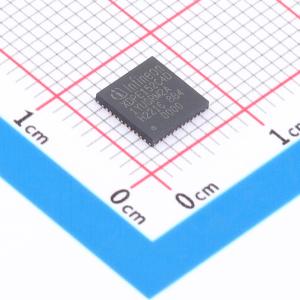

温馨提醒：图片仅供参考，商品以实物为准
XDPE152C4D-0000
数字多相控制器，12相双环电压调节器
- 描述
- 该数字双环12相控制器为基于英特尔VR13、VR13HC、VR14的服务器、工作站和高端桌面应用提供电源。核心电压由一个多相降压转换器提供，该转换器最多有12个同步整流通道并联，而第二个环路为I/O提供电压。相配置在如何将相位分配到两个环路方面具有灵活性。任何相位都可以分配到任一环路，并且相位触发顺序是完全可编程的，以提供最终的相位配置灵活性。通常支持12 + 0、11 + 1、10 + 2、8 + 4或6 + 6相的配置。命令和监控功能通过PMBus和SVID接口控制，该接口支持动态电压识别，在英特尔模式下步长为5mV或10mV，输出范围高达3.04V，偏移和微调分辨率为6250V，精度优于0.5%
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- XDPE152C4D-0000
- 商品编号
- C43242736
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 可调限流；内置电流感应电阻；输出电压差分采样；外部补偿；动态电压调节；过流保护；轻载高效模式 |
| 属性 | 参数值 | |
|---|---|---|
| 接口 | PMBus；VR13；VR13HC；VR14 | |
| 输出电压 | 0.5V~3.04V；0.25V~1.52V |
商品概述
XDPE152C4 数字双环路 12 相控制器为基于 Intel VR13、VR13HC 和 VR14 的服务器、工作站及高端桌面应用提供电源。核心电压由一个多相降压转换器提供，该转换器支持多达 12 个同步整流通道并联，而第二个环路则为 I/O 提供电压。该控制器的相位配置在相位分配到两个环路方面非常灵活，任何相位均可分配给任一环路，且相位触发顺序完全可编程，提供了极高的相位配置灵活性。通常支持 12+0、11+1、10+2、8+4 或 6+6 相的配置。命令和监控功能通过 PMBus 和 SVID 接口控制，支持在 Intel 模式下以 5 mV/步或 10 mV/步进行动态电压识别，输出电压范围高达 3.04 V，偏移和微调分辨率为 625 μV，精度优于 0.5%。该控制器采用数字技术实现所有控制功能，在灵活性和稳定性方面提供了极佳的系统解决方案。先进的控制环路特性，如电流模式控制、可变频率操作、主动瞬态响应、快速动态电压识别响应、自动相位切换和脉冲频率调制，使其能够对具有快速电流变化率负载瞬态的动态负载做出最佳响应。该控制器支持与多供应商引脚兼容的集成功率级，具有三态 PWM 接口、快速响应、集成电流检测、集成温度检测以及先进的故障检测能力。除了支持功率级故障保护特性外，该控制器还包括一套完善的过压、欠压、过温、过流和相位故障保护功能。这些特性为微处理器和电源系统提供了全面且先进的保护功能集。
商品特性
- 采用高性能模拟前端辅助的数字控制器，配备完全可编程的 ARM Cortex-M0 处理器
- 符合 Intel VR13、VR13HC 和 VR14 服务器电压调节器供应商 PWM 使能规范 Rev 1.88
- 符合 Intel SVID Rev 1.94
- 符合 PMBus Rev 1.3.1 串行接口，支持查询电压、电流、温度故障、故障响应，最高支持 1 MHz 总线速度，支持 1.8/3.3 V 操作
- 输出电压调节范围为 0.25 V 至 1.52 V 或 0.5 V 至 3.04 V
- 数字控制相位以实现完全灵活性
- 用于 TLVR 电感的数字电流仿真
- 可配置的自主相位增/删
- 启动时自动相位检测
- 支持启动至预偏置电压
- 集成功率级电流检测
- 差分输出电压检测
- 采用电流模式控制实现快速电流平衡
- 数字可编程 PID 环路补偿
- 数字可编程负载线斜率
- 数字温度补偿
- 直接输入电压和电流检测
- 广泛的故障检测和保护能力，包括输入欠压保护、输出过压保护、输出欠压保护、瞬时过流保护、多个过温保护阈值、峰值相电流脉冲限制、负电流限制保护以及 TLVR 次级开路/短路检测
- 内部非易失性存储器，用于存储多个自定义配置
- 符合 RoHS 标准且无卤素的 48 引脚 QFN 塑料封装
应用领域
- 服务器
- 工作站
- 高端桌面
- 大电流专用集成电路
- 具备 PMBus 的负载点电源
