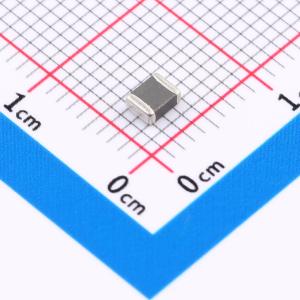

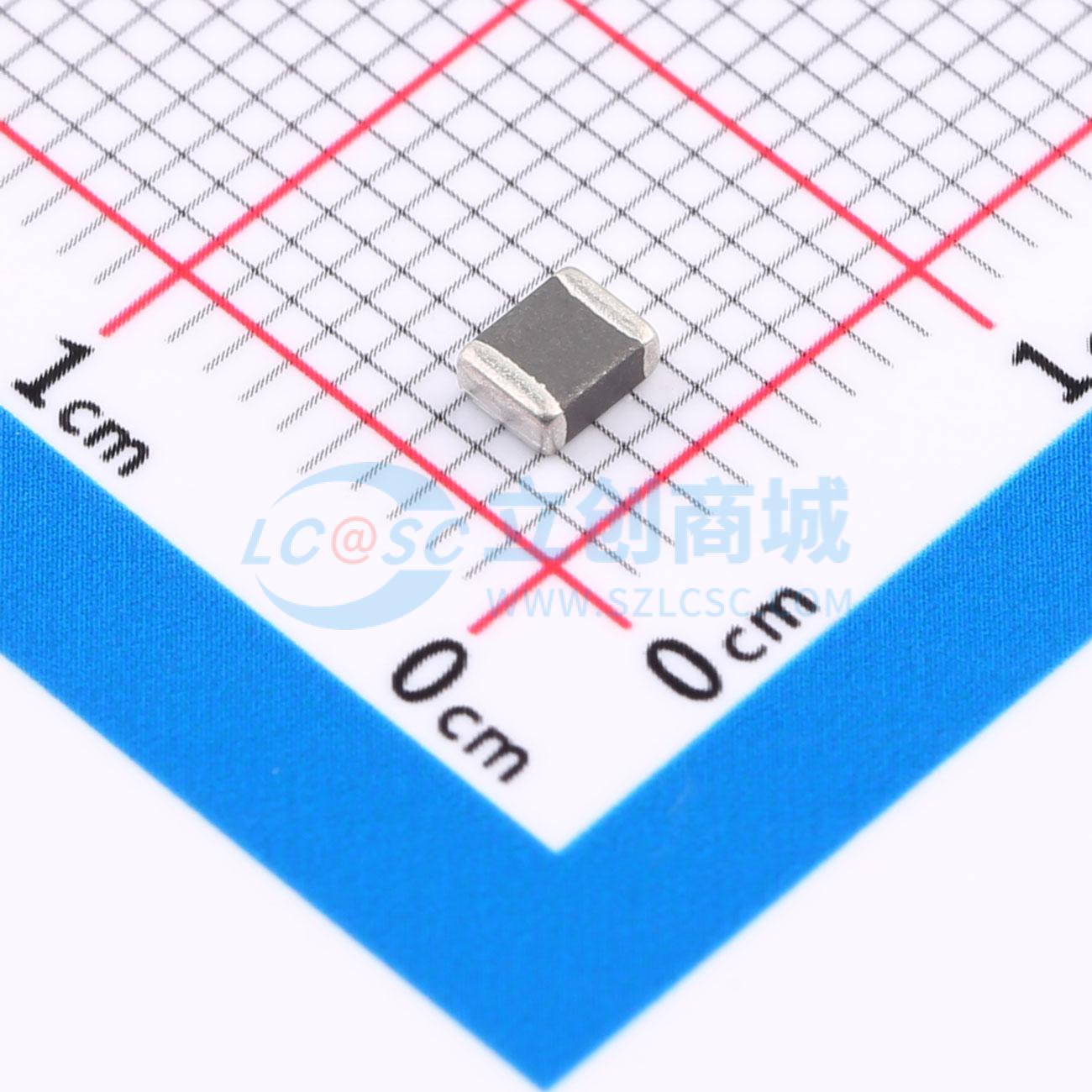

CBM322513U600T
60Ω@100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：在同样的尺寸下较插装磁珠可产生较高的阻抗值。 独特的终端电极结构确保允许电流为6.0A（最大值）。 与传统的磁珠不同，片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI。 高阻抗和EMI抑制在宽频率范围内有效。 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装。 适合回流焊和波峰焊。应用：通信设备、计算机、液晶电视等电气设备的电源线或超大电流信号线的噪声抑制
- 品牌名称
- FH(风华)
- 商品型号
- CBM322513U600T
- 商品编号
- C43087422
- 商品封装
- 1210
- 包装方式
- 编带
- 商品毛重
- 0.0738克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 60Ω@100MHz | |
| 误差 | ±25% |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 20mΩ | |
| 额定电流 | 6A | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 在同样的尺寸下较插装磁珠可产生较高的阻抗值
- A unique terminal electrode structure ensures permissible current 6.0A(max)
- 与传统的磁珠不同，片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI
- High impedance and EMI suppression effective over a wide frequency range
- 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装
- Suitable for reflow and wave soldering
应用领域
- 通信设备、计算机、液晶电视等电气设备的电源线或超大电流信号线的噪声抑制
- Noise suppression in power lines or extra-large current signal lines of electrical equipment such as communication equipment, computers and LCD TVs
