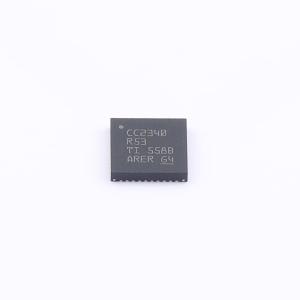

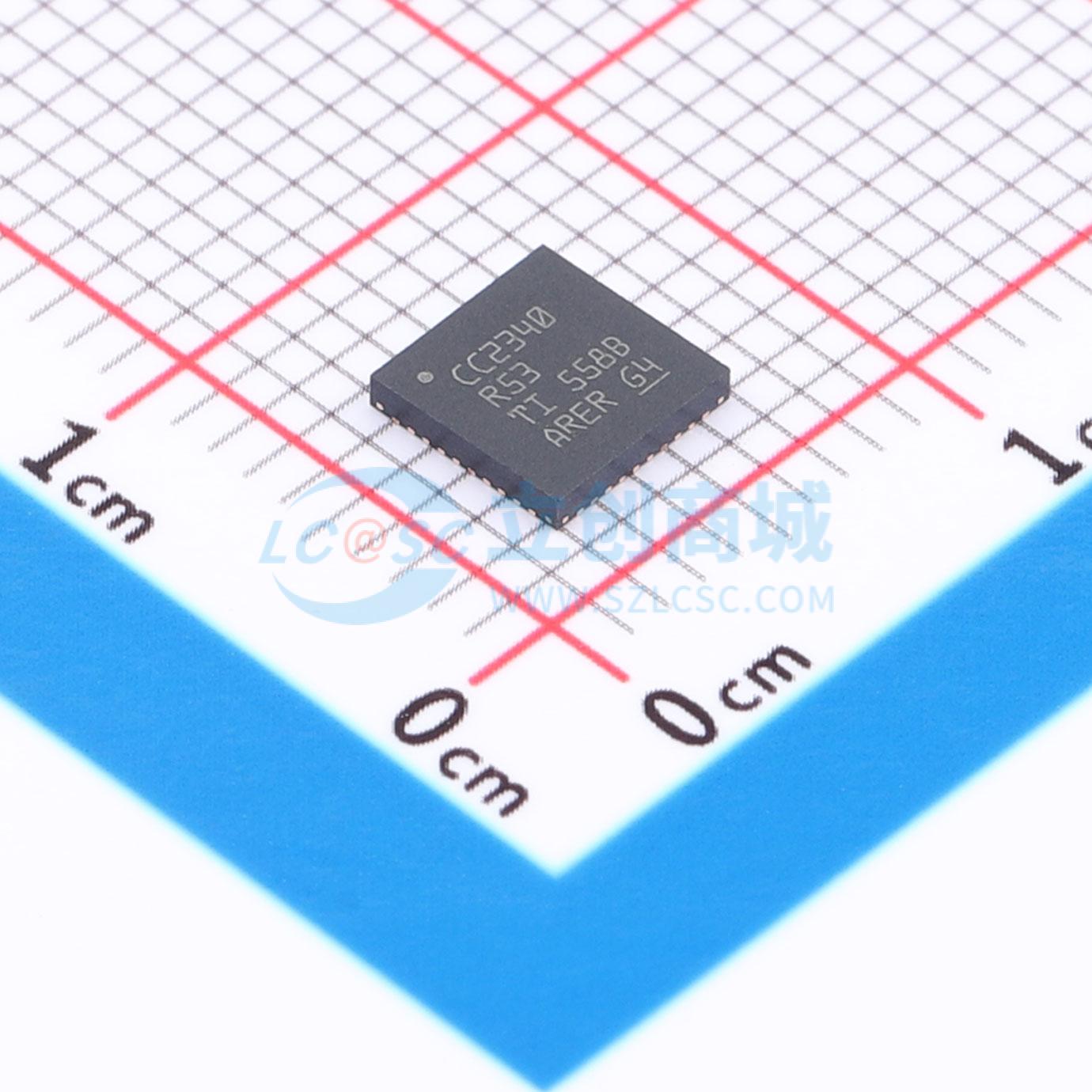

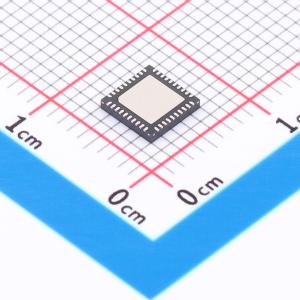

CC2340R53E0RKPR
2.4GHz无线微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4GHz无线微控制器 (MCU)，面向低功耗Bluetooth@5.3、Zigbee、Thread和专有2.4GHz应用。这些器件针对低功耗无线通信进行了优化，并支持无线下载 (OAD) 功能，适用于楼宇自动化（无线传感器、照明控制、信标）、资产跟踪、医疗、零售EPOS（电子销售终端）、ESL（电子货架标签）和个人电子产品（玩具、HID、触控笔）市场。 支持蓝牙5特性：高速模式(2Mbps PHY)、远距离（LE编码125kbps和500kbps PHY）、Privacy1.2.1和通道选择算法2，以及对蓝牙4.2和早期低功耗规范中关键特性的向后兼容性和支持。完全合格的Bluetooth5.3软件协议栈（SimpleLinkTM低功耗F3软件开发套件(SDK)随附）SimpleLinkTM低功耗F3软件开发套件(SDK)中的Zigbee®协议栈支持SIMPLELINKTIOPENTHREADSDK(1)中的线程协议栈支持超低待机电流不到0.71μA并具有RTC操作和完全RAM保持，可显著延长电池寿命，尤其是对于睡眠间隔较长的应用。集成平衡-非平衡变压器，可减少物料清单(BOM)电路板布局布线出色的无线电敏感度和稳健性（选择性与阻断）性能，适用于低功耗Bluetooth（125kbps LE编码PHY且集成平衡-非平衡变压器时为-102dBm） CC2340R系列器件是SimpleLink™ MCU平台的一部分，该平台包括Wi-Fi®、低功耗蓝牙、Thread、Zigbee、Sub-1GHz MCU和主机MCU，它们共用一个通用、易于使用的开发环境，其中包含单核软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的SimpleLink™平台，可以将产品组合中的任何器件组合添加至您的设计中，从而在设计要求变更时实现100%的代码重用
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2340R53E0RKPR
- 商品编号
- C43088469
- 商品封装
- VQFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 64KB | |
| I/O数量 | 26 | |
| 工作电压 | 1.71V~3.8V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；集成LDO |
商品概述
CC2340R SimpleLink™ 系列器件为 2.4GHz 无线微控制器 (MCU)，面向蓝牙®低耗能、ZigBee、Thread 和专有2.4GHz 应用。这些器件针对低功耗无线通信进行了优化，并支持无线下载 (OAD) 功能，适用于楼宇自动化（无线传感器、照明控制、信标）、资产跟踪、医疗、零售 EPOS（电子销售终端）、ESL（电子货架标签）和个人电子产品（玩具、HID、触控笔）市场。CC2340R 系列器件是 SimpleLink™ MCU 平台的一部分，该平台包括 Wi-Fi®、蓝牙低耗能、Thread、Zigbee、Sub1GHz MCU 和主机 MCU，它们共用一个通用、易于使用的开发环境，其中包含单核软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink™ 平台，可以将产品组合中的任何器件组合添加至您的设计中，从而在设计要求变更时实现代码重用。
商品特性
- 经过优化的 48MHz Arm® Cortex®-M0+ 处理器
- 高达 512KB 系统内可编程闪存
- 12KB ROM 用于引导加载程序和驱动程序
- 高达 64KB 超低泄漏 SRAM，待机模式下完全RAM保持
- 与蓝牙®低耗能以及 IEEE 802.15.4 PHY 和 MAC标准 兼容的 2.4GHz 射频收发器
- 集成平衡-非平衡变压器
- 支持无线升级 (OTA)
- 串行线调试 (SWD)
- 支持蓝牙®低耗能，支持LE 2M、LE 编码、定期广播、扩展广播、LE 安全连接，符合蓝牙核心 5.4 标准
- 支持Zigbee®
- 支持Thread
- 支持专有系统
- Bluetooth® LE 编码 125kbps 时灵敏度为 –102dBm
- Bluetooth® LE 1Mbps 时灵敏度为 –96.5dBm
- IEEE 802.15.4 (2.4GHz) 时灵敏度为 –98dBm
- 高达 +8dBm 的输出功率，具有温度补偿
- 可用于符合EN 300 328（欧洲）、FCC CFR47 第 15 部分、ARIB STD-T66（日本）标准的系统
- 多达 26 个 I/O 焊盘，其中两个 I/O 焊盘 SWD 与 GPIO 多路复用，两个 I/O 焊盘 LFXT 与 GPIO 多路复用，多达 22 个 DIO（模拟或数字 IO）
- 多达 3 个 16 位和 1 个 24 位通用计时器，支持正交解码模式和 IR 生成模式
- 12 位 ADC，使用外部基准时 1.2MSPS，使用内部基准时 267ksps，多达 12 个外部 ADC 输入
- 1 个低功耗比较器
- 1× UART
- 1× SPI
- 1× I2C
- 实时时钟 (RTC)
- 集成温度和电池监控器
- 看门狗计时器
- AES 128 位加密加速计
- 来自片上模拟噪声的随机数生成器
- 支持LP-EM-CC2340R53 LaunchPad 开发套件
- 支持SimpleLink™ 低功耗 F3 软件开发套件
- 提供用于简单无线电配置的 SmartRF™ Studio
- 提供SysConfig 系统配置工具
- 集成片上直流/直流降压转换器
- 支持 1.71V 至 3.8V 单电源电压
- 工作结温范围为 –40℃ 至 +125℃
- 提供符合RoHS标准的多种封装:5mm × 5mm RKP QFN40、4mm × 4mm RGE QFN24、2.2mm × 2.6mm YBG WCSP
- 支持蓝牙 5 特性:高速模式 (2Mbps PHY)、远距离（LE 编码 125kbps 和 500kbps PHY）、Privacy 1.2.1 和通道选择算法 2，以及对早期蓝牙低耗能规范中关键特性的向后兼容性和支持
- 提供完全合格的蓝牙软件协议栈（随SimpleLink™ 低功耗 F3 软件开发套件附随）
- SimpleLink™ 低功耗 F3 软件开发套件中提供Zigbee® 协议栈支持
- SIMPLELINK TI OPENTHREAD SDK 中提供线程协议栈支持
- 超低待机电流不到 0.71μA 并具有 RTC 操作和完全 RAM 保持，可延长电池寿命
- 可减少物料清单 (BOM)，简化电路板布局布线
- 具备出色的无线电敏感度和稳健性（选择性与阻断）性能
应用领域
- 医疗:居家医疗保健（血糖监测仪、血压监测仪、CPAP 呼吸机、电子温度计）；患者监护和诊断（医疗传感器贴片）；个人护理和健身（电动牙刷、可穿戴健身和活动监测仪）
- 楼宇自动化:楼宇安防系统（运动检测器、电子智能锁、门窗传感器、车库门系统、网关）；HVAC（恒温器、无线环境传感器）；防火安全系统（烟雾和热量探测器）；视频监控（IP 网络摄像头）
- 照明:LED 灯具；照明控制（日光传感器、照明传感器、无线控制）
- 工厂自动化和控制
- 零售自动化和支付:电子销售终端；电子货架标签
- 电网基础设施:智能仪表（水表、燃气表、电表和热量分配表）；电网通信（无线通信远距离传感器应用）；替代能源（能量收集）
- 通信设备:有线网络；无线 LAN 或 Wi-Fi 接入点，边缘路由器
- 个人电子产品:联网外设（消费类无线模块、指点器件、键盘）；游戏（电子玩具和机器人玩具）；非医用可穿戴设备（智能追踪器、智能服装）
- 资产跟踪
