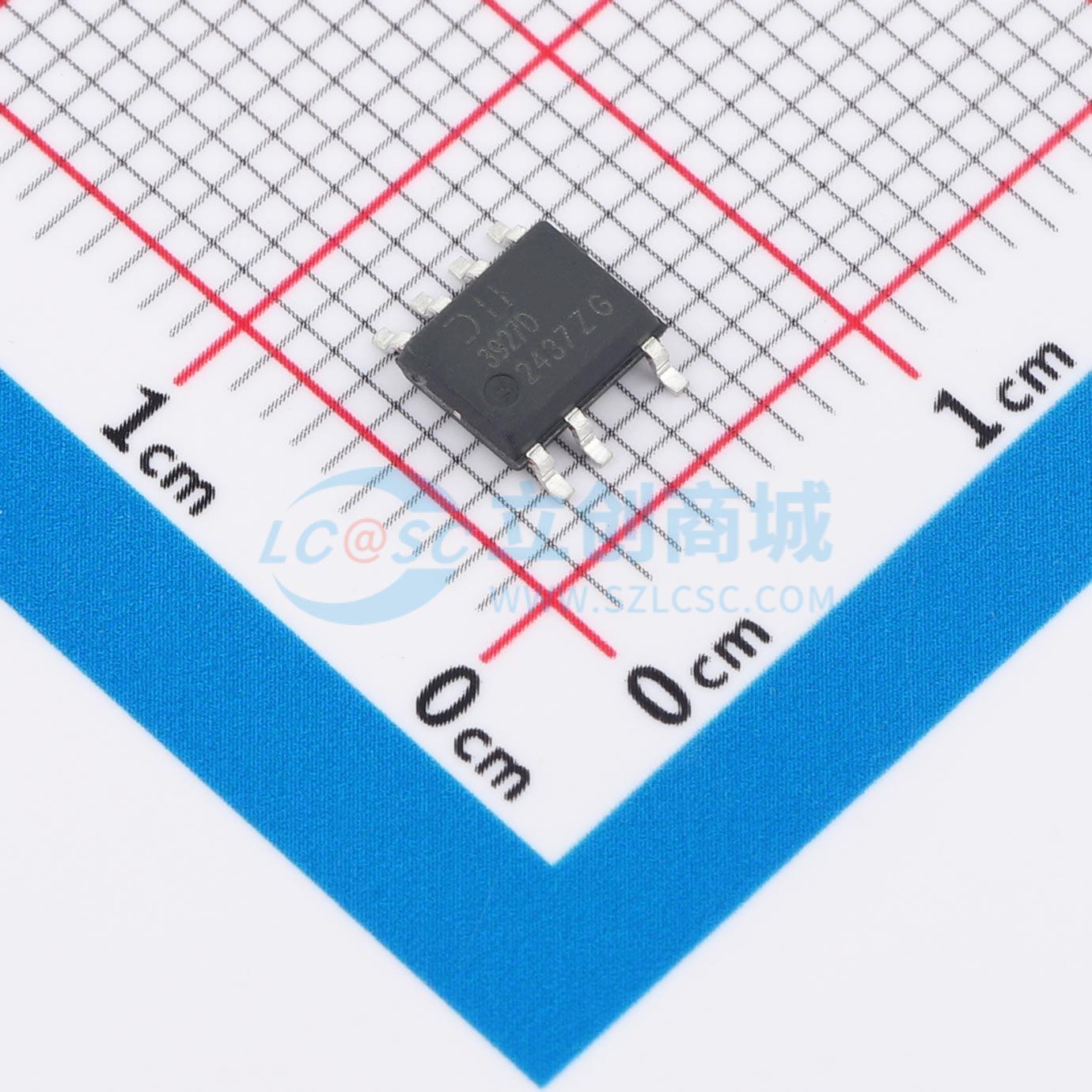

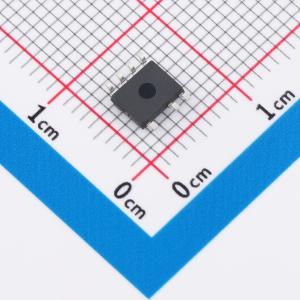

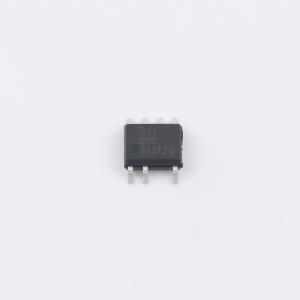

温馨提醒：图片仅供参考，商品以实物为准
AP3927DS7-13
700V 4.85V~5.55V 360mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3927DS7-13
- 商品编号
- C42959266
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 1.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 4.85V~5.55V | |
| 开关频率 | 28kHz~39kHz | |
| 输出电流 | 360mA | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 68% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 降压式；升压式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PFM 调制；CCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
AP3927D是一款通用交流/直流离线式稳压器，具有低待机功耗，专为采用非隔离降压或升降压解决方案的物联网应用和家用电器而设计。该器件将控制器和一颗700V高性能功率MOSFET集成于单一芯片。配合单绕组电感器，它使用最少的外部元件，提供了低物料清单成本的解决方案。AP3927D支持重载下的固定频率连续导通模式，以及轻载下的脉冲频率调制操作。由于轻载操作时的峰值电流非常低，确保了出色的无音频噪声性能。AP3927D具有多种保护功能以增强系统安全性和可靠性，包括过温保护、欠压锁定功能、输出短路保护和过载保护。AP3927D采用SO-7（Type B）封装。
商品特性
- 通用85VAC至277VAC输入范围
- 内部700V MOSFET
- 最大典型峰值电流：650mA
- 典型输出电流：360mA
- 改进的恒定电压精度：±5%
- 低空载功耗
- 无音频噪声解决方案
- 支持拓扑结构：降压、升压、升降压
- 频率抖动以抑制电磁干扰
- 多种保护功能
- 过温保护
- 过载保护
- 短路保护
- SO-7（Type B）封装
- 完全无铅且符合RoHS标准
- 无卤素和无锑的“绿色”器件
应用领域
- 物联网应用
- 非隔离家用电器
- 工业控制
- 待机和辅助电源单元
