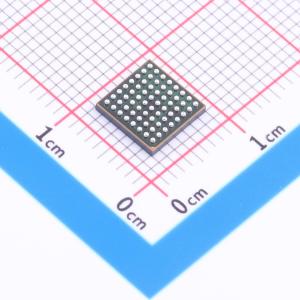

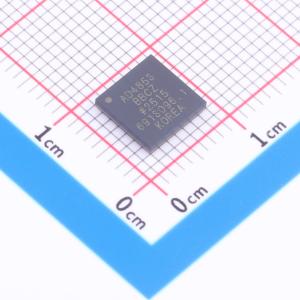

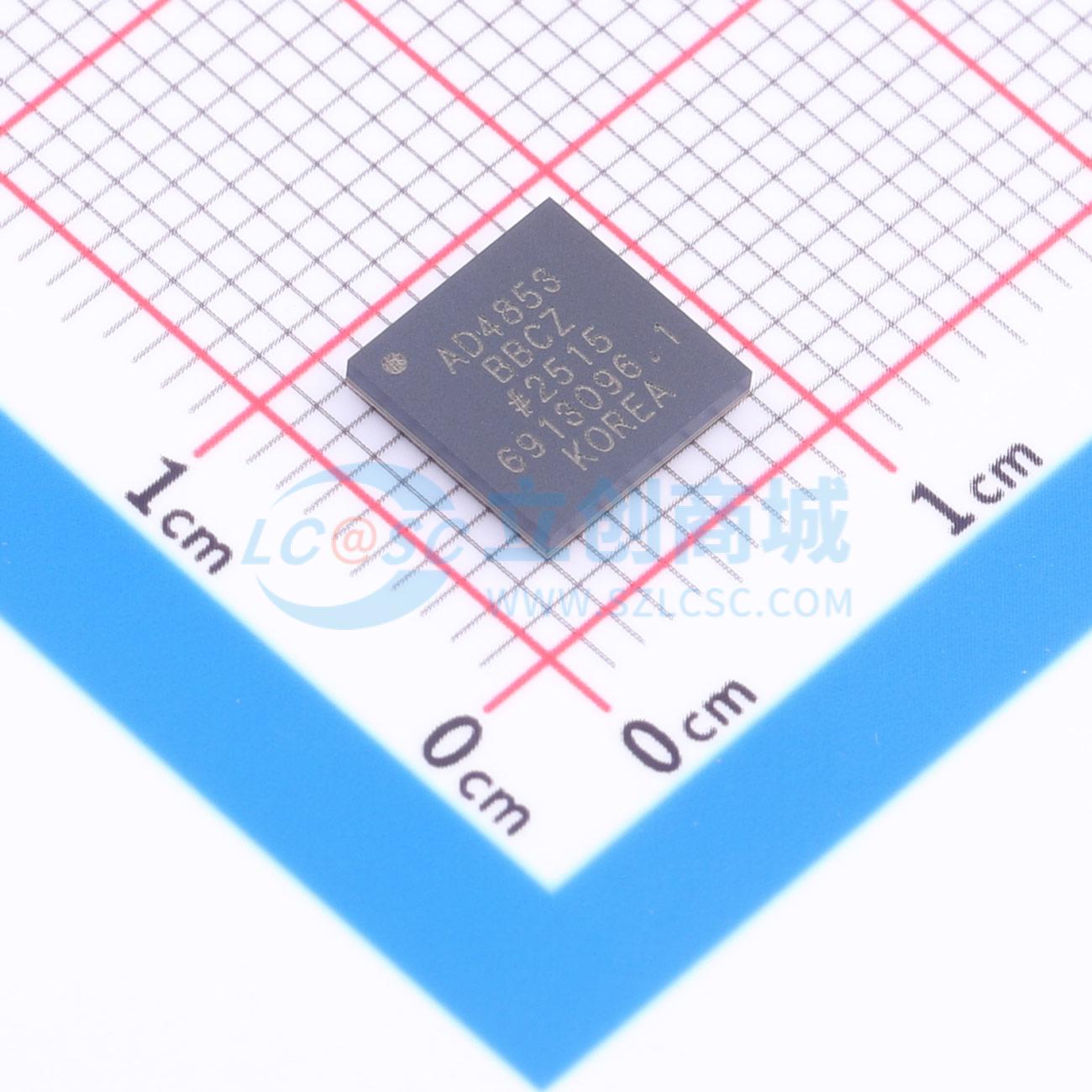

AD4853BBCZ
缓冲式4通道同时采样数据采集系统,具有差分宽共模范围输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4853BBCZ
- 商品编号
- C42945903
- 商品封装
- BGA-64(7x7)
- 包装方式
- 托盘
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 1MHz | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | LVDS;SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 94.6dB | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置;外置 | |
| 可变增益 | 支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 输入缓冲器;双极性输入;同步采样 | |
| 微分非线性 | 0.2LSB |
商品概述
AD4853 是一款完全缓冲、4通道同步采样、16位、1MSPS 的数据采集系统,具有差分、宽共模范围输入。该器件采用5V低电压电源供电,具有灵活的输入缓冲器电源,并使用精密低漂移内部基准电压源和基准缓冲器,允许每个通道的软量程范围独立配置,以匹配应用信号摆幅,从而最大限度地减少额外的外部信号调理。为了进一步最大化单次转换动态范围,AD4853 集成了无缝高动态范围技术。启用后,通道的输入信号路径增益会在逐个采样的基础上自动优化,从而最大限度地减少每个采样上的转换器噪声,同时不影响线性度。AD4853 具有11MHz带宽、皮安级输入模拟缓冲器、宽输入共模范围和120dB共模抑制比,允许 DAS 直接数字化在 INx+ 和 INx- 上具有任意摆幅的输入信号。其输入信号灵活性,结合 ±160μV 积分非线性、16位无失码、94.6dB 信噪比和 98.1dB 动态范围,使得 AD4853 成为在紧凑解决方案占位面积内需要高精度、高吞吐量和高精度的应用的理想选择。启用16位过采样可提供进一步的 SNR 和动态范围改进。可选的每通道偏移、增益和相位调整提供了校准和消除 DAS 上游系统级误差的能力。AD4853 具有串行外设接口寄存器配置总线,并支持低电压差分信号和互补金属氧化物半导体转换数据输出总线,可通过 LVDS/CMOS 引脚选择。在 CMOS 模式下,可以使用一到四条数据输出线,允许用户优化总线宽度和吞吐量。
商品特性
- 完整的16位数据采集系统
- 4个内部缓冲通道的同步采样
- 每通道1MSPS吞吐量
- 差分、宽共模范围输入
- 25℃时典型输入漏电流为 ±75pA
- 满量程输入阶跃建立时间 < 300ns
- 集成基准电压源和基准缓冲器
- 集成电源去耦电容
- 1MSPS时每通道功耗为57mW,功耗随吞吐量缩放
- 最少的外部信号调理
- 无缝高动态范围
- 每采样、每通道自动增益量程
- 保持 ppm 级 INL
- 每通道软量程输入范围,双极性或单极性
- 双极性范围:±40V、±25V、±20V、±12.5V、±10V、±6.25V、±5V、±2.5V
- 单极性范围:0V 至 40V、25V、20V、12.5V、10V、6.25V、5V、2.5V
- 轨到轨输入过载容限
- 高性能
- INL:典型值 ±160μV
- SNR:单次转换典型值 94.6dB
- DR:单次转换典型值 98.1dB
- THD:典型值 -117dB
- CMRR:典型值 120dB
- 数字灵活性
- SPI CMOS 和 LVDS 串行输入和输出
- 可选的过采样与16位数字平均
- 可选的偏移、增益和相位校正
- 紧凑的 7.00mm × 7.00mm、64 球 BGA 完整解决方案占位面积
应用领域
- 自动测试设备
- 仪器仪表与控制系统
- 半导体制造
- 测试与测量
