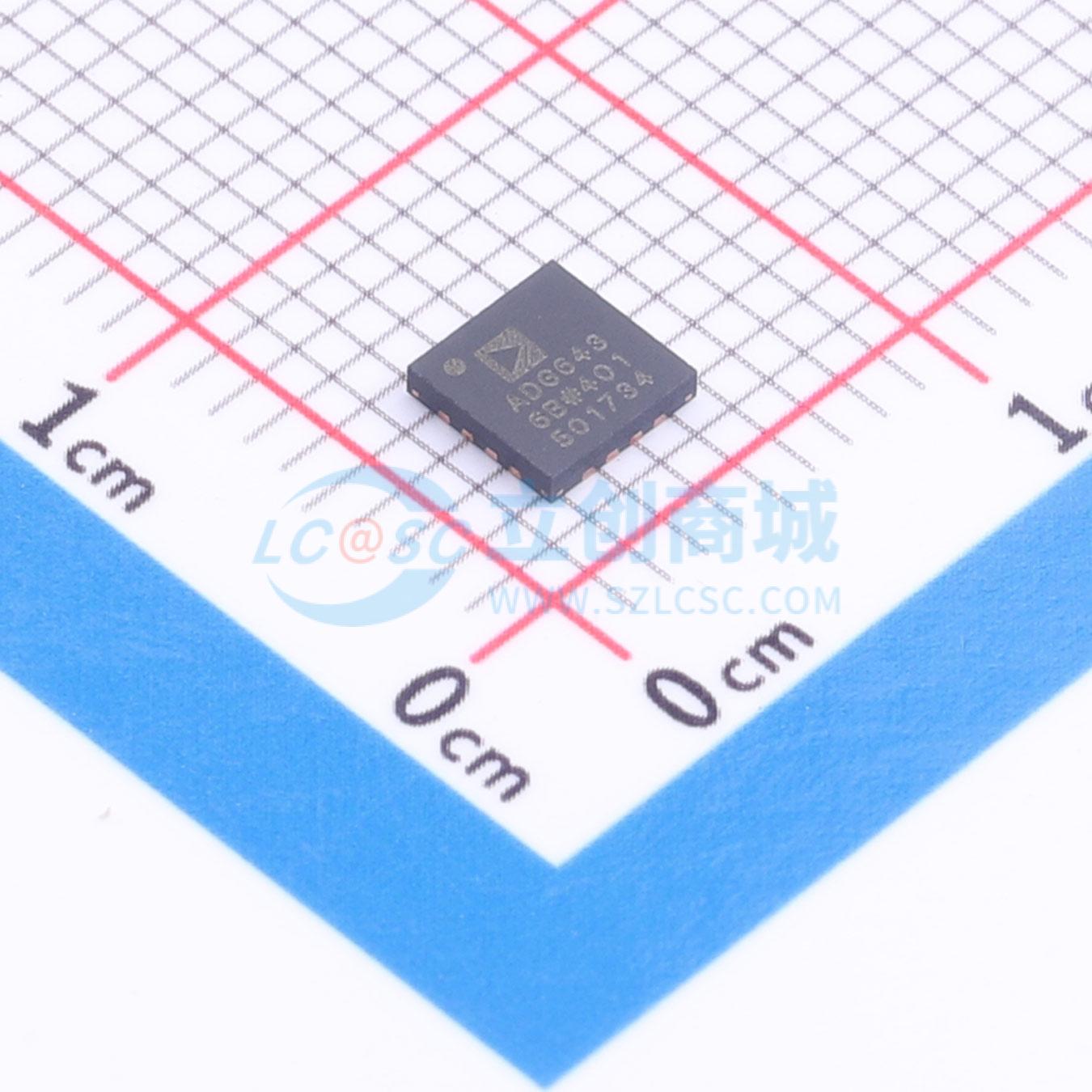

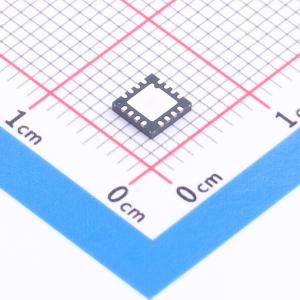

温馨提醒：图片仅供参考，商品以实物为准
ADG6436BCPZ-REEL7
0.5Ω导通电阻、±20V/+36V双路单刀双掷开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款模拟多路复用器，包含两个可独立选择的单刀双掷 (SPDT) 开关。使用 EN 输入可禁用所有开关。在多路复用器应用中，两个开关均具有先断后通的开关动作。每个通道导通时，两个方向的导通性能相同，每个开关的输入信号范围从 VSS 到 VDD-2 V。当开关禁用时，高达电源电压的信号电平被阻断。数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容，无需单独的数字逻辑电源引脚。导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换音频信号时具有良好的线性度和低失真。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG6436BCPZ-REEL7
- 商品编号
- C42947283
- 商品封装
- LFCSP-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 950mΩ | |
| 工作电压 | 4.5V~22V；5V~40V | |
| 导通电容(Con) | 95pF | |
| 导通时间(ton) | 484ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 374ns | |
| 带宽 | 84MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 | |
| 电荷注入 | 2100pC |
商品概述
ADG6436是一款模拟多路复用器，包含两个独立可选的单刀双掷开关。使用一个使能输入来禁用所有开关。适用于多路复用器应用，两个开关均采用先断后通切换动作。每个通道在导通时双向导电性能相同，每个开关的输入信号范围从VSS延伸至VDD - 2V。当开关被禁用时，高达电源电压的信号电平被阻断。数字输入端兼容5 V、3.3 V和1.8 V逻辑输入，无需单独的数字化逻辑电源引脚。导通电阻特性在整个模拟输入范围内异常平坦，确保切换音频信号时具有良好的线性度和低失真度。
商品特性
- 低导通电阻：0.5 Ω
- 高达847 mA的高连续电流
- 信号范围内平坦的导通电阻：0.003 Ω
- 1 kHz时总谐波失真为-109 dB
- 导通电阻与导通电容之间的平衡性得到改善
- 低导通电阻（0.5 Ω）和低导通电容（95 pF）
- 1.8 V、3.3 V和5 V逻辑兼容性
- 16引脚，4 mm × 4 mm LFCSP封装
- 引脚与ADG5436和ADG5436F兼容
- 完全规定工作于±20 V和+36 V
- 可在非对称电源下工作
- VSS至VDD - 2 V的模拟信号范围
应用领域
- 自动测试设备
- 数据采集
- 仪器仪表
- 电子设备
- 音频和视频切换
- 通信系统
- 继电器替代
