温馨提醒：图片仅供参考，商品以实物为准

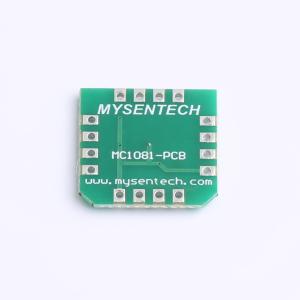

MC1081PCB
MC1081小基板
- 描述
- MC1081S贴片模组，便于敏源MC1081S、MC1081T芯片调试使用，尺寸18*18*1.75mm。MC1081S是十通道多模式宽频数字电容传感芯片，支持单端电容、双端浮空电容和互电容等模式，10路单端电容/5路双端电容测量，电容测量范围1pF~10nF，频率范围100KHz~30MHz，供电电压2.3V~5.5V，温度范围-55℃~+125℃，转换时间0.1~23.5ms（可配置），平均功耗2.5uA@1Hz，I2C协议数字输出，广泛用于液位测量、含水率测量、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MC1081PCB
- 商品编号
- C42931403
- 包装方式
- 盒装
- 商品毛重
- 3.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 数字通信接口 |
商品概述

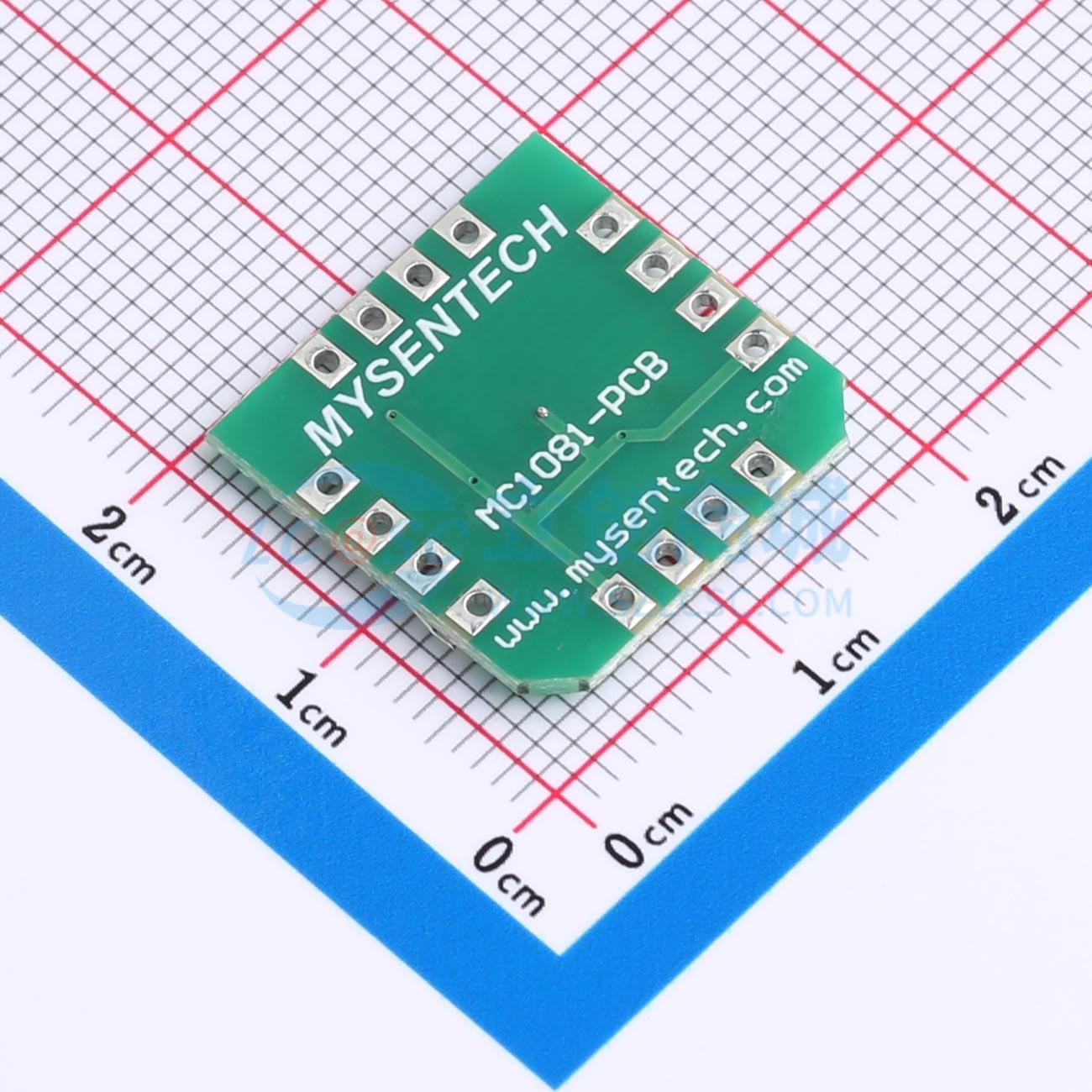

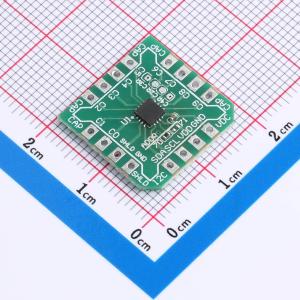

MC1081PCB为十通道多模式宽频数字电容传感芯片MC1081S的贴片模组，可兼容敏源MC1081系列不同封装芯片MC1081S、MC1081T、MC1081L等的开发、调试使用。MC1081系列是高集成度、多通道、宽频数字电容传感芯片，直接与测量电极板相连，通过振荡频率变化感知电容变化。激励频率在0.1~30MHz范围内可配置，支持单端电容、双端浮空电容和互电容多种工作模式，广泛用于液位测量、含水率测量、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。MC1081PCB板载MC1081S芯片和外围最小电路，使用半孔和通孔组合设计，方便客户测试，十路电容测试通道，PCB三边顺序排列（C0~C9）。MC1081PCB是I2C通信模式，芯片内置上拉电阻，通讯地址可以通过小基板上的跳线电阻（标注“70”“71”）进行选择，默认地址0X70（接GND）。MC1081PCB的SHLD接口，提供了有源屏蔽功能，可消除周边寄生电容的影响。
应用领域
液位测量、含水率测量、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别
