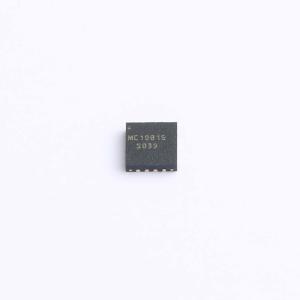

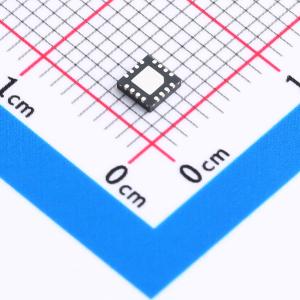

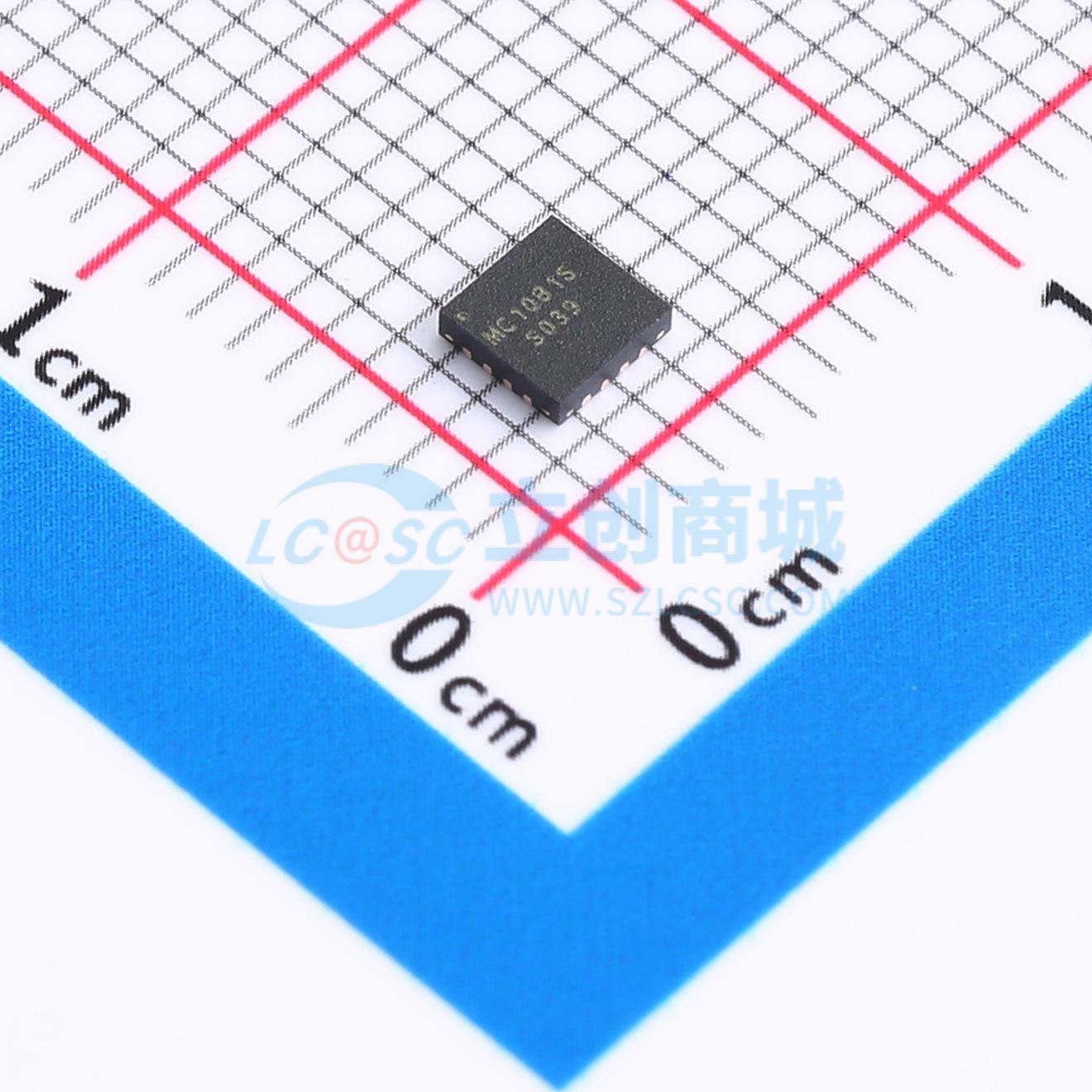

MC1081S
十通道多模式宽频数字电容传感芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 十通道多模式宽频数字电容传感芯片，支持单端电容、双端浮空电容和互电容等模式，10路单端电容/5路双端电容测量，电容测量范围1pF~10nF，频率范围100KHz~30MHz，供电电压2.3V~5.5V，温度范围-55℃~+125℃，转换时间0.1~23.5ms（可配置），平均功耗2.5uA@1Hz，I2C协议数字输出，QFN16封装，广泛用于液位测量、含水率测量、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MC1081S
- 商品编号
- C42931404
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电容传感IC | |
| 传感容量范围 | 1pF~10nF | |
| 通道数 | 10 | |
| 有效分辨率(ENOB) | 16bit |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | I2C | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 数据溢出保护功能；内置温度传感器；支持复位功能 |
商品概述
MC1081系列是高集成度、多通道、宽频的数字电容传感芯片。芯片直接与测量电极板相连，通过振荡频率的变化感知电容的变化。激励频率在0.1~30MHz范围内可配置，测量频率测量输出为16bit数字信号，对应的电容最高分辨率为1fF。芯片支持多种工作模式，可以测量包括单端电容、双端浮空电容和互电容多种模式。芯片内部集成了16bit高精度的数字温度传感器，可用于需要温度补偿及其它温度复合传感的场景。芯片采用全数字化设计，通过I²C接口配置各种功能和读取数据，支持最高1Mbps的通讯速率。
电容式传感通过电场激励下被测物质的微小电容变化，可实现对不同物质的介电检测，是一种非接触、高分辨率、高速度、低功耗、低成本的感知方法。和国内外同类产品相比，MC1081芯片最多可同时测量10路单端电容，或者5路双端电容。电容激励频率调节范围大、幅度可配置，电容测量的工作模式多样且配置灵活，工作电压范围宽，外围电路简单、适用性强。芯片可广泛用于非接触介电检测、液位测量、触摸控制、接近感知、水浸传感、干湿度检测、含水率分析等各种场景。
商品特性
- 最多支持10路单端电容/5路双端电容测量，电容测量范围：1pF~10nF
- 测量激励：100KHz~30MHz，幅度可配置
- 电容/频率分辨率：16bit
- 支持有源屏蔽，相邻互电容测量
- 供电电压范围：2.3V~5.5V，内置LDO
- 单通道转换时间：0.1ms~23.5ms可配置
- 内置16bit高精度数字测温
- 典型单通道平均电流：2.5μA@1Hz
- 睡眠电流：50nA
- 通信接口：I²C
- 工作温度: -55°C~+125°C
- QFN16/TSSOP16/DFN8封装可选
应用领域
- 液位测量
- 含水率测量
- 水浸传感
- 干湿度分析
- 介电检测
- 接近感知
- 按键触控
- 手势识别
