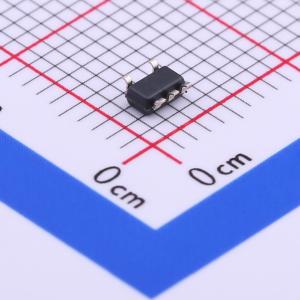

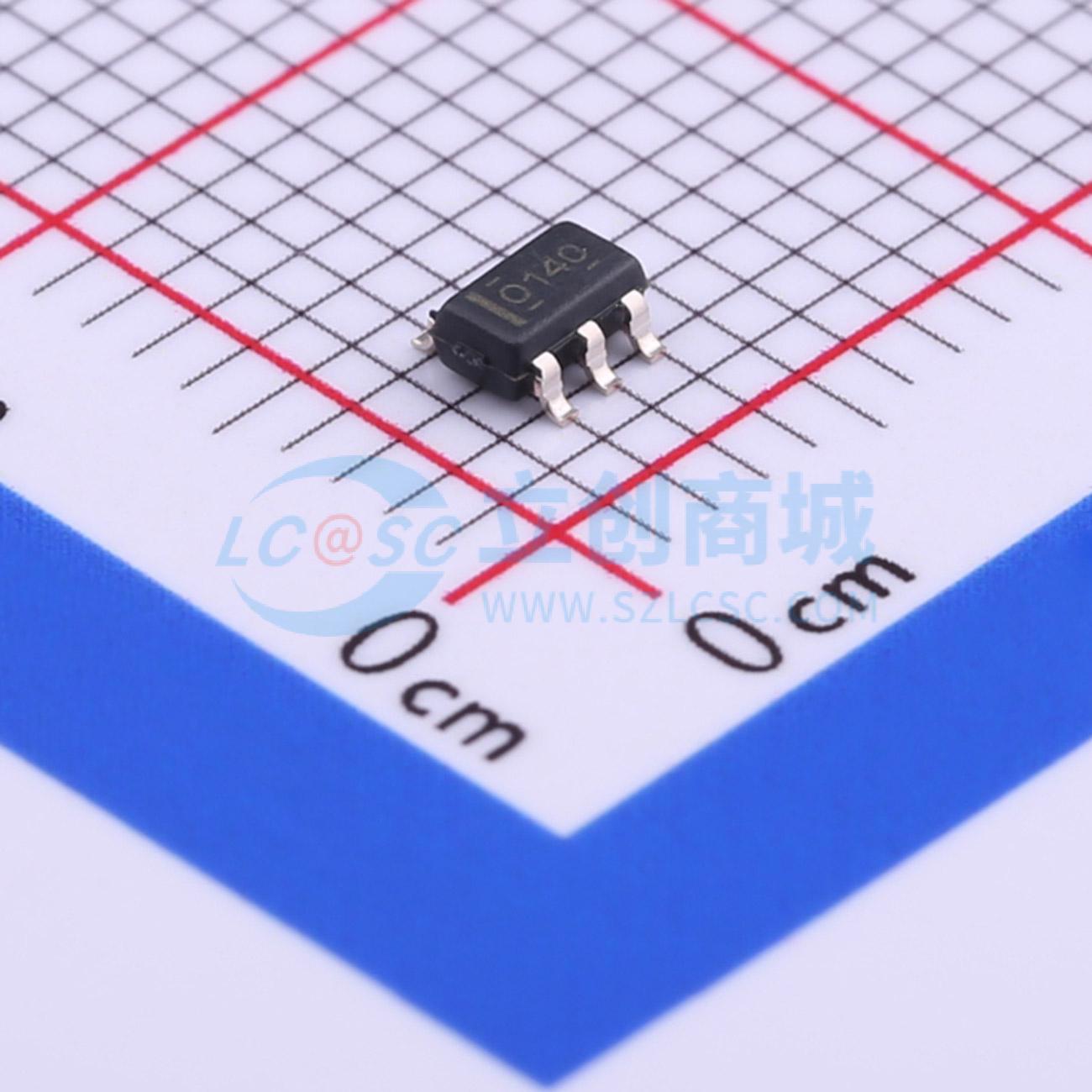

温馨提醒：图片仅供参考，商品以实物为准
OPA140AIDBVR
OPAx140 高精度、低噪声、轨到轨输出、11MHz JFET 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA140 具有轨到轨输出的单通道、11MHz、低噪声 36V JFET 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA140AIDBVR
- 商品编号
- C444867
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 120uV | |
| 共模抑制比(CMRR) | 126dB | |
| 压摆率(SR) | 20V/us | |
| 静态电流(Iq) | 1.8mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输出电流 | 36mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | 2.25V~18V；-18V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.1nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPA140、OPA2140 和 OPA4140 运算放大器（运放）系列是一系列低功耗 JFET 输入放大器，具有良好的漂移特性和低输入偏置电流。轨到轨输出摆幅和包含 V- 的输入范围，使设计人员能够利用 JFET 放大器的低噪声特性，同时与现代单电源精密模数转换器（ADC）和数模转换器（DAC）接口。 OPA140 在仅消耗 1.8 mA（典型值）静态电流的情况下，实现了 11 MHz 的单位增益带宽和 20 V/μs 的压摆率。它可在 4.5 V 至 36 V 的单电源或 ±2.25 V 至 ±18 V 的双电源下工作。 所有版本均在 -40℃ 至 +125℃ 的温度范围内进行了全面规格测试，适用于最具挑战性的环境。OPA140（单通道）提供 5 引脚 SOT-23、8 引脚 VSSOP 和 8 引脚 SOIC 封装；OPA2140（双通道）提供 8 引脚 VSSOP 和 8 引脚 SOIC 封装；OPA4140（四通道）提供 14 引脚 SOIC 和 14 引脚 TSSOP 封装。
商品特性
- 极低失调漂移：最大 1 μV/℃
- 极低失调：120 μV
- 低输入偏置电流：最大 10 pA
- 极低 1/f 噪声：250 nVPP，0.1 Hz 至 10 Hz
- 低噪声：5.1 nV/√Hz
- 压摆率：20 V/μs
- 低电源电流：最大 2 mA
- 输入电压范围包含 V- 电源
- 单电源工作：4.5 V 至 36 V
- 双电源工作：±2.25 V 至 ±18 V
- 无相位反转
- 行业标准 SOIC 封装
- VSSOP、TSSOP 和 SOT-23 封装
应用领域
- 电池供电仪器
- 工业控制
- 医疗仪器
- 光电二极管放大器
- 有源滤波器
- 数据采集系统、自动测试系统
