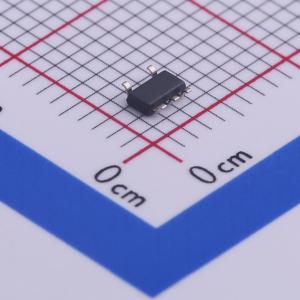

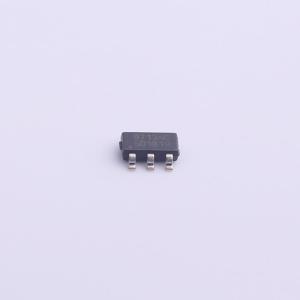

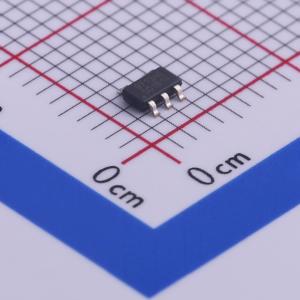

温馨提醒：图片仅供参考，商品以实物为准
AUR9713AGH
1.5MHz 1A 降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AUR9713是一款高效降压DC-DC电压转换器,采用恒定频率峰值电流模式架构,内置同步功率开关,支持自动PWM/LDO模式切换,适用于移动电话、数字相机和MP3播放器等便携设备。
- 品牌名称
- DIODES(美台)
- 商品型号
- AUR9713AGH
- 商品编号
- C444990
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 1V~3.3V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
AUR9713是一款高效降压型DC-DC电压转换器。该芯片采用恒定频率、峰值电流模式架构，内置同步功率MOS开关和内部补偿器，优化了芯片的工作性能，减少了外部元件数量。它能在正常PWM模式和LDO模式之间自动切换，可在广泛的负载条件下提高系统电源效率。 振荡器和定时电容均为内置，提供1.5MHz的内部开关频率，这使得在便携式产品应用中仅需使用小型贴片电感和电容。其他特性还包括集成软启动（SS）、欠压锁定（UVLO）。 该器件有输出电压可调版本，范围从1V至3.3V，最大输出电流可达1A。 AUR9713采用TSOT - 23 - 5封装。
商品特性
- 高效降压型电源转换器
- 低静态电流
- 输出电流：1A
- 输出电压可调范围：1V至3.3V
- 宽工作电压范围：2.5V至5.5V
- 内置用于同步整流的高效功率开关
- 反馈电压：600mV
- 1.5MHz恒定频率工作
- 自动PWM/LDO模式切换控制
- 热关断保护
- 100%占空比下的低压差工作
- 无需肖特基二极管
应用领域
- 手机
- 数码相机
- MP3播放器耳机
- 收音机
- 其他手持仪器的后置DC - DC电压调节
- 个人数字助理（PDA）
- 笔记本电脑
