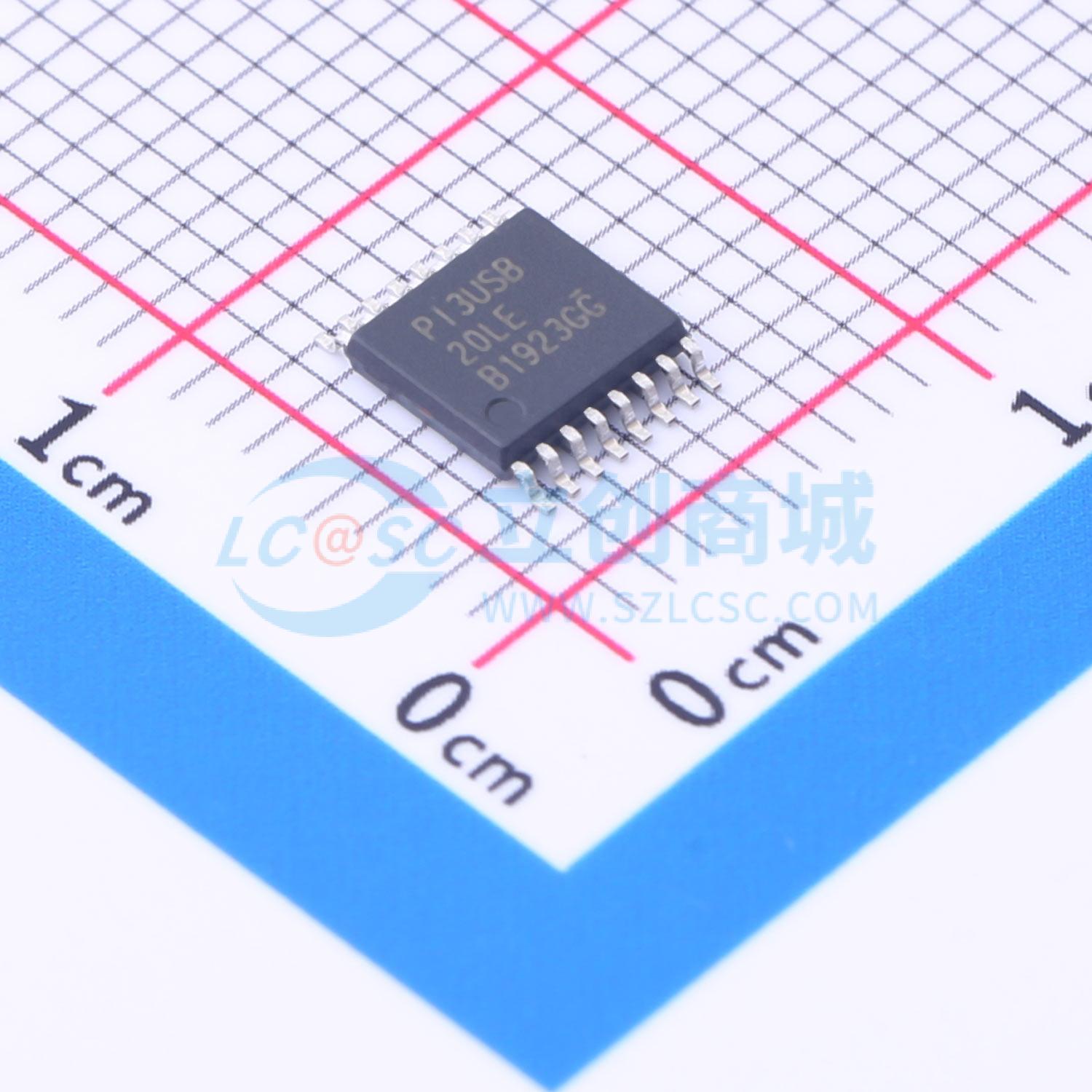

温馨提醒：图片仅供参考，商品以实物为准

PI3USB20LE

3.3V, 宽带宽, 4通道, 2:1 多路复用/解复用 USB 2.0 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3USB20 是一个8到4通道多路复用器/解复用器，具有高阻抗输出。适用于高速USB 2.0信号切换。
品牌名称: DIODES(美台)
商品型号: PI3USB20LE
商品编号: C444952
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

PI3USB20是一款具有高阻输出的8通道至4通道复用器/解复用器视频开关。由于其通道电阻和I/O电容较低，传播延迟小于250ps。该器件将来自USB主机设备的差分输出复用到两个相应输出之一。该开关为双向开关，对输出端的高速信号几乎无衰减。它专为低位间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如高速USB 2.0（480Mbps）。

商品特性

典型导通电阻（RON）为4Ω
低位间偏斜：200ps
低串扰：在250MHz时为–27dB
近乎零传播延迟：250ps
开关速度：9ns
通道导通电容：6pF（典型值）
VCC工作范围：+3.0V至+3.6V
静电放电（ESD）> 2000V……人体模型
带宽（或数据频率）> 500MHz
封装（提供无铅和环保型）：16引脚、173密耳宽塑料薄缩小型封装（TSSOP）（L）

应用领域

用于USB 2.0信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	3V~3.6V
	导通时间(ton)	15ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	9ns
	工作温度	-40℃~+85℃
	导通电容(Con)	6pF
	带宽	500MHz
	传播延迟(tpd)	250ps
