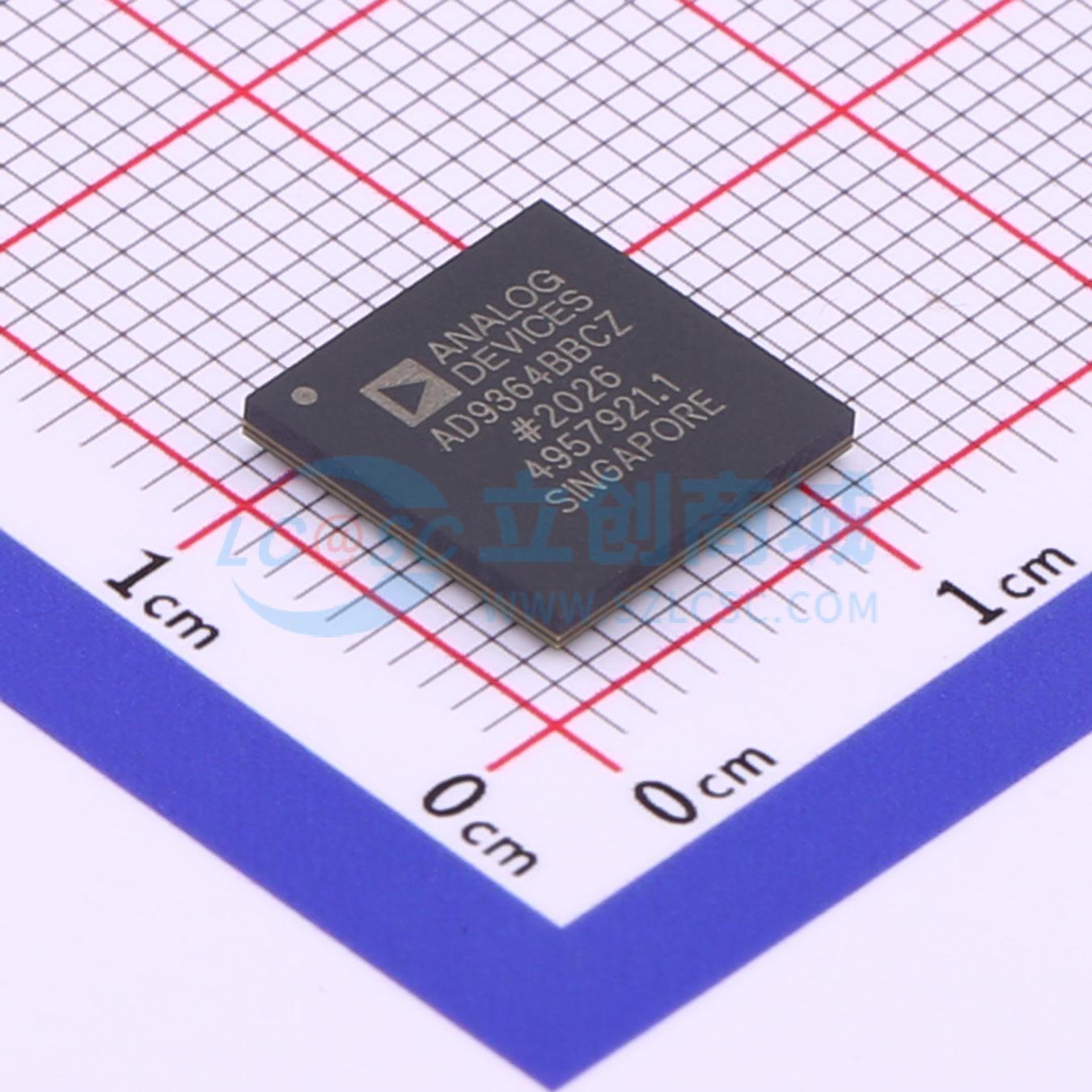

温馨提醒：图片仅供参考，商品以实物为准

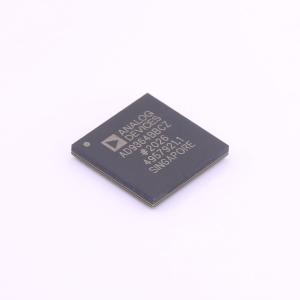

AD9364BBCZ
RF 灵活收发器 AD9364
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1X1RF捷变收发器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9364BBCZ
- 商品编号
- C444946
- 商品封装
- BGA-144
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 70MHz~6GHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.2V~3.3V | |
| 应用领域 | - | |
| 输出功率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 340mA | |
| 灵敏度 | -122dBm | |
| 接收电流 | 175mA | |
| 典型应用频率 | 5.5GHz；800MHz；2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- RF 7x7收发器，集成12位DAC和ADC
- 频段：70 MHz至6.0 GHz
- 支持时分双工（TDD）和频分双工（FDD）操作
- 可调信道带宽（BW）：<200 kHz至56 MHz
- 3频段接收器：3个差分或6个单端输入
- 卓越的接收灵敏度，噪声系数<2.5 dB
- 接收增益控制 实时监控和控制信号用于手动增益 独立自动增益控制
- 2频段差分输出发射器
- 高线性宽带发射器
- 发射EVM：≤−40 dB
- 发射噪声：≤−157 dBm/Hz噪声底限
- 发射监控：≥66 dB动态范围，精度1 dB
- 集成小数N分频合成器，最大本振（LO）步进2.4 Hz
- 多芯片同步
- CMOS/LVDS数字接口
应用领域
- 点对点通信系统
- Femtocell/picocell/microcell 基站
- 通用无线电系统
