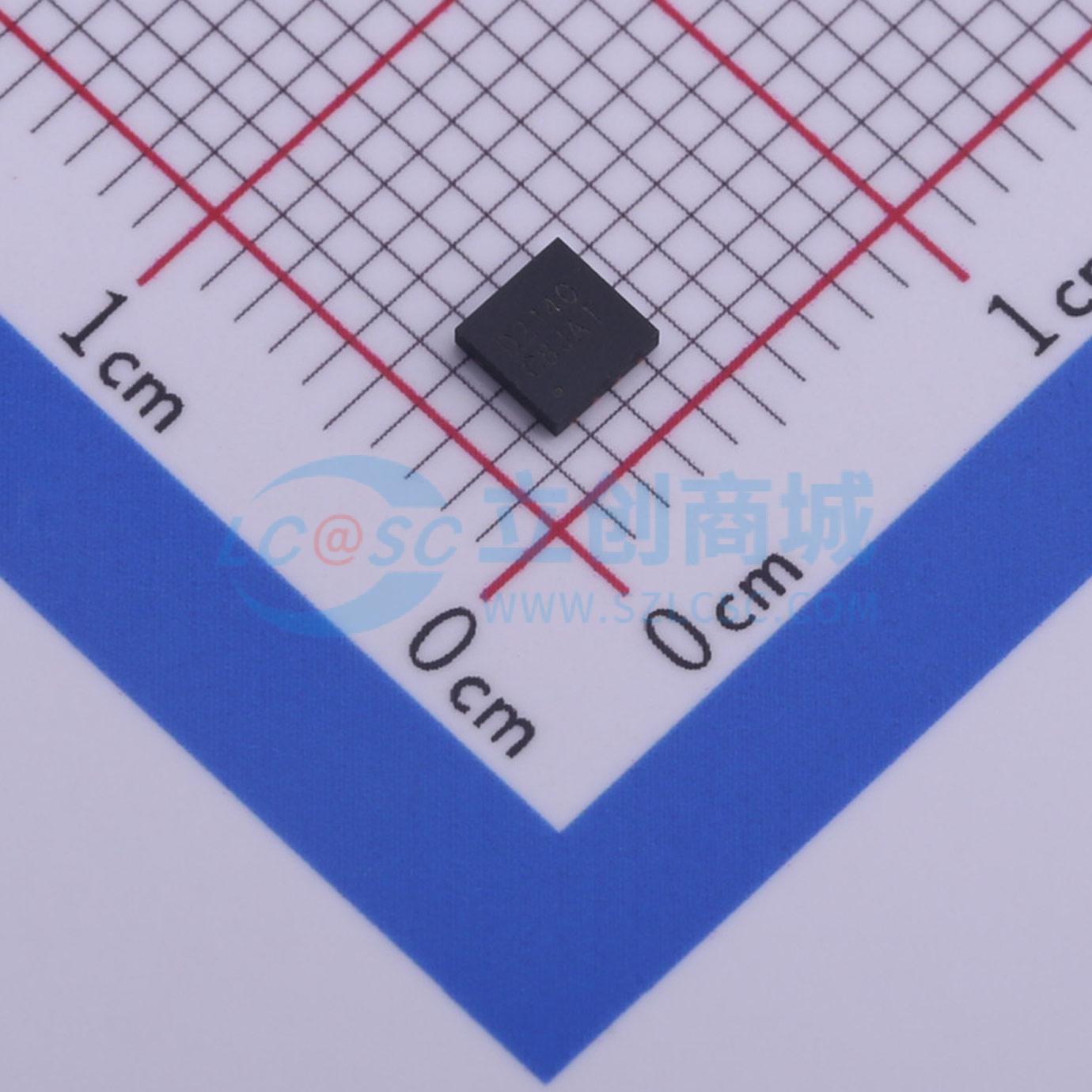

温馨提醒：图片仅供参考，商品以实物为准

DIO2140CD8

2.8W，单声道无滤波器D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO2140是一款2.8W高效无滤波D类音频放大器，仅需三个外部元件。其优化的PWM输出级可省去LC输出滤波器。DIO2140采用无滤波D类架构，可减少外围元件数量、PCB板面积和系统成本
品牌名称: DIOO(帝奥微)
商品型号: DIO2140CD8
商品编号: C444569
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

DIO2140是一款2.8W高效无滤波D类音频放大器，仅需三个外部元件。其优化的PWM输出级可省去LC输出滤波器。 DIO2140采用无滤波D类架构，可减少外围元件数量、PCB板面积和系统成本。高达90%的效率使其适用于手机和其他移动设备应用。此外，DIO2140还具备保护功能，如扬声器输出端短路保护、器件内部热关断保护和欠压锁定保护。

商品特性

最大输出：在4Ω负载下输出功率>2.5W
失真率（THD）：0.05%（VDD = 5.0V，P0 = 1W）
在400mW时效率高达83%
无滤波D类架构
仅需三个外部元件
短路保护功能
热关断功能
欠压锁定功能
环保封装：DFN - 8和MSOP - 8

应用领域

无线或蜂窝手机及个人数字助理（PDA）
个人导航设备
通用便携式音频设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	-
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.07%

	属性	参数值
	静态电流(Iq)	4.6mA
	工作温度	-40℃~+85℃
	信噪比	97dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	-75dB
	效率	83%；86%；90%
