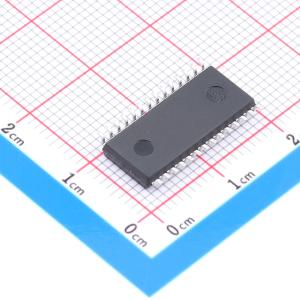

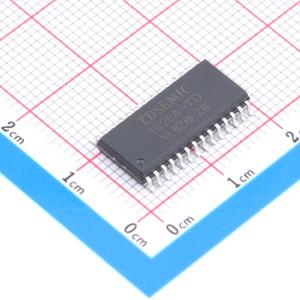

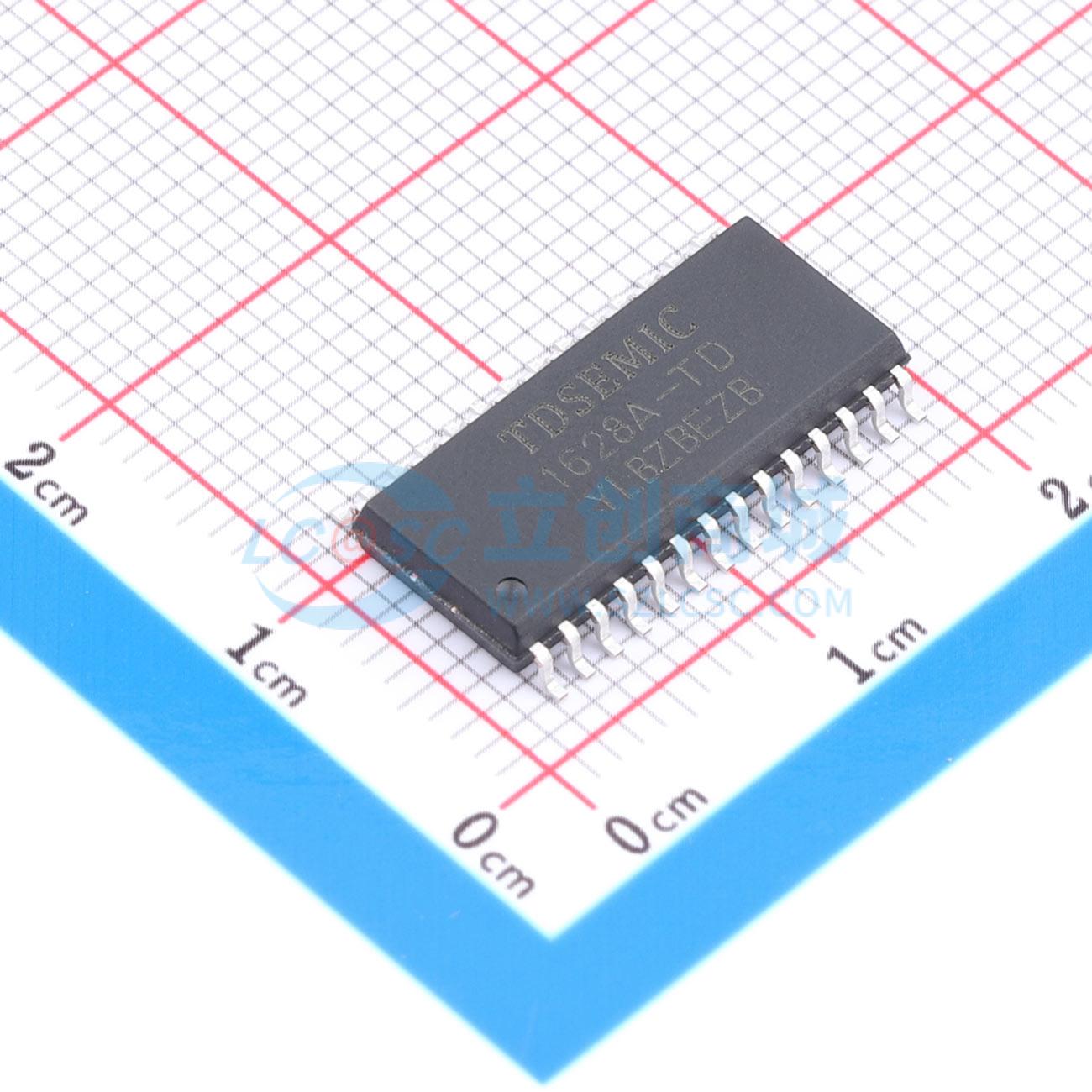

HTM1628A-TD/TR
带键盘扫描接口的LED驱动控制专用电路
- 描述
- HTM1628A-TD是一款带键盘扫描接口的LED驱动控制专用电路，内部集成有MCU数字接口，数据锁存器，键盘扫描等电路。本产品主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子秤、智能电表等数码管或LED显示设备。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1628A-TD/TR
- 商品编号
- C42464421
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 450kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+80℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
HTM1628A-TD是一款集成键盘扫描接口的LED驱动控制专用电路，内部包含微控制器数字接口、数据锁存器和键盘扫描等电路。该产品适用于家电设备、机顶盒、电子秤、智能电表等数码管或LED显示设备。
商品特性
- 显示模式（10段 × 7位 ~ 13段 × 4位）
- 键扫描（10×2位）
- 辉度调节电路（占空比8级可调）
- 串行接口（时钟、选通、数据输入/输出）
- 内置RC振荡器（450kHz）
- 内置上电复位电路
- 封装：SOP28
应用领域
- 家电设备
- 机顶盒
- 电子秤
- 智能电表
