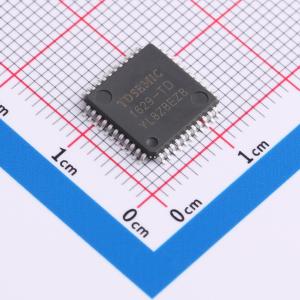

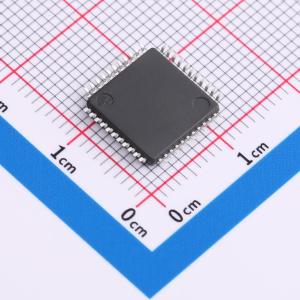

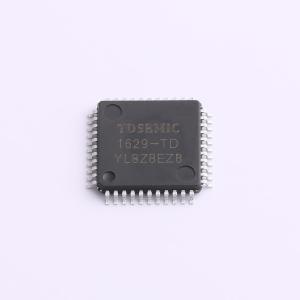

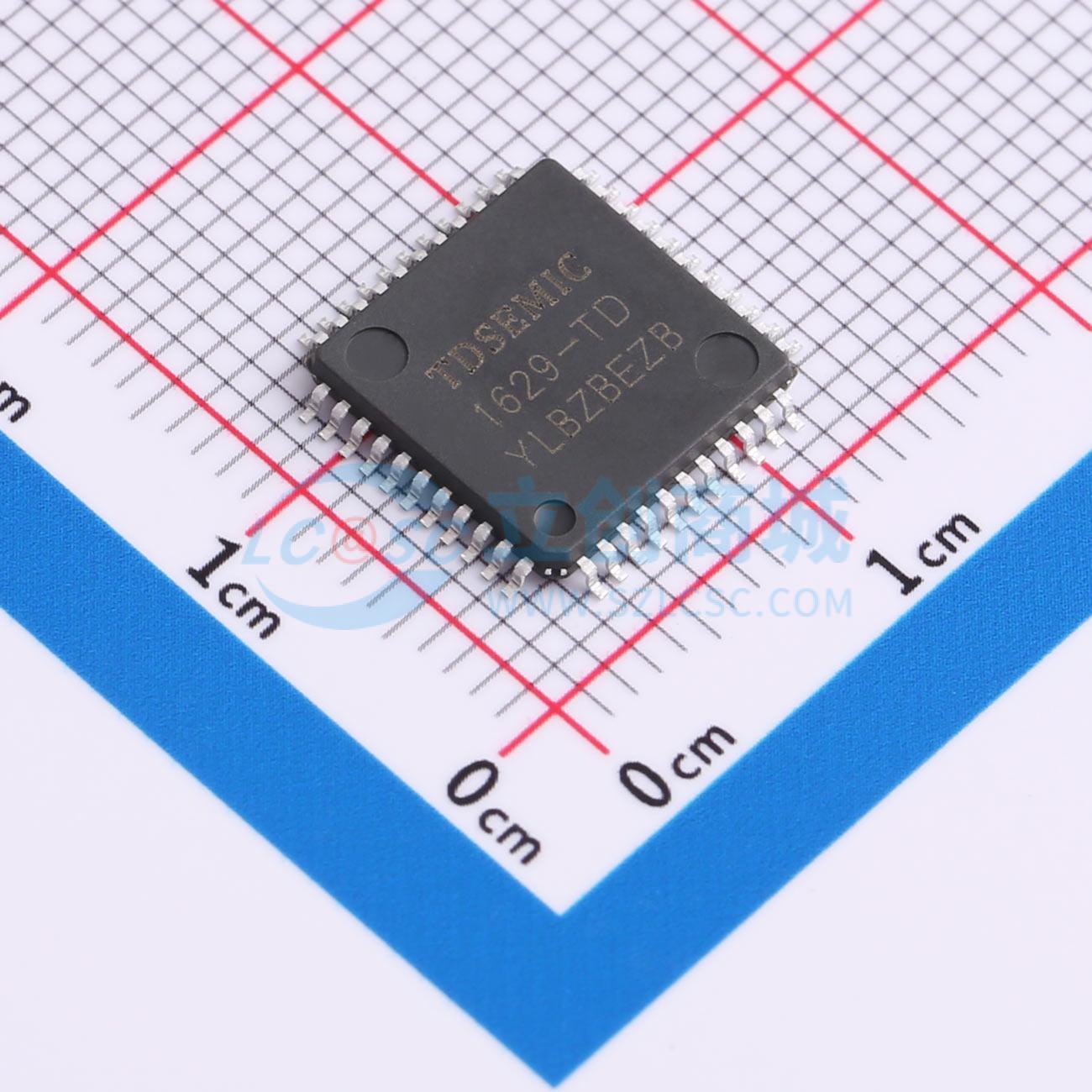

HTM1629-TD
串口共阴极键盘扫描LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HTM1638-TD、HTM1639-TD、HTM1629A-TD/HTM1629B-TD/HTM1629C-TD/HTM1629D-TD/HTM1629-TD/HTM1629E-TD系列是一款串口共阴极最大16段8位带8*4位键盘扫描的LED驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1629-TD
- 商品编号
- C42464422
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.326172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 300kHz | |
| 通道数 | 8 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
该器件是一款串行接口共阴极、最大支持16段8位显示并集成8×4键盘扫描的LED驱动控制专用集成电路。其内部集成了键盘扫描接口、微控制器数字接口、数据锁存器和LED驱动等电路，适用于各类LED显示面板应用。
商品特性
- 内置显示RAM
- 最大显示模式为16段8位
- 最大支持8×4按键矩阵扫描
- 显示亮度支持8级软件调节
- 支持四线或三线串行接口
- 内置RC振荡器
- 提供多种封装形式
应用领域
- 微波炉
- 电磁炉
- 热水器
