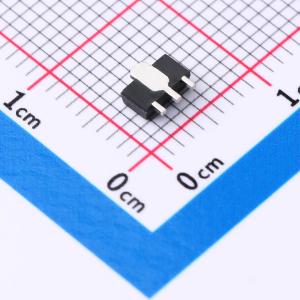

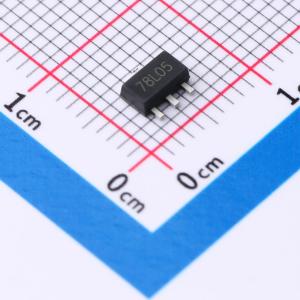

温馨提醒：图片仅供参考，商品以实物为准
JTD78L05C
- 5V 100mA 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压50V，输出5V，100MA
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD78L05C
- 商品编号
- C42443413
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.1552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 62dB@(100Hz) | |
| 压差 | 1.75V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.3mA | |
| 噪声 | 40uV | |
| 功能特性 | 热关断；过流保护；输入过压保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
78LXX是一款固定输出的线性三端稳压电路，具有宽的输入电压范围。其内部集成了基准电压电路、过压保护、过流保护和过温保护，确保了电路工作的可靠性。输出级具有较低的输出阻抗，输出电流可达100mA。该芯片静态电流较低。封装形式可采用SOT89-3L、SOT23-3L或TO-92。
商品特性
- 采用50V工艺平台制造
- 输出电压可以是固定的3.3V、5V、6V、8V、9V、10V、12V、15V、18V、24V
- 宽输入电压范围：7-35V（40V）输入
- 低静态工作电流：典型值2.3mA@10V
- 全电压、全电流、全温下输出电压冗余范围±5%
- 稳定输出电流达100mA
- 内建过温保护、过压保护、过流保护
应用领域
- 仪器仪表
- 主板电源
- 多路电源系统
- 设备电源模块
