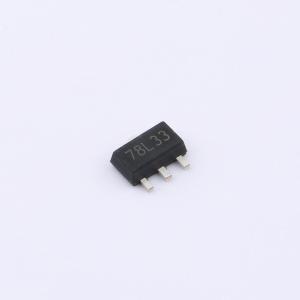

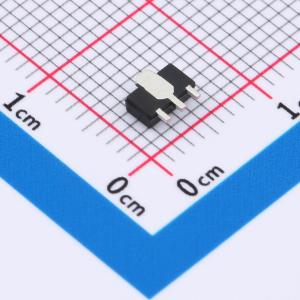

JTD78L33
- 3.3V 100mA 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压50V，输出3.3V，100MA
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD78L33
- 商品编号
- C42443420
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.1578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 35V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 62dB@(100Hz) | |
| 压差 | 1.75V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.3mA | |
| 噪声 | 40uVrms | |
| 功能特性 | 热关断；过流保护；输入过压保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
78LXX是一款采用50V工艺平台制造的固定输出线性三端稳压器，具备宽输入电压范围。其内部集成了基准电压电路、过压保护、过流保护和过温保护功能，确保了电路工作的可靠性。该器件输出级具有低输出阻抗，可提供高达100mA的输出电流，同时静态工作电流较低。封装形式为SOT89-3L、SOT23-3L或TO-92。
商品特性
- 采用50V工艺平台制造
- 提供固定的3.3V、5V、6V、9V、12V、15V输出电压选项
- 宽输入电压范围：7-35V（40V）
- 低静态工作电流：典型值为2.3mA@10V
- 在全电压、全电流、全温度范围内，输出电压容差为±5%
- 稳定的输出电流可达100mA
- 内置过温保护、过压保护和过流保护功能
应用领域
- 仪器仪表
- 主板电源
- 多路电源系统
- 设备电源模块
