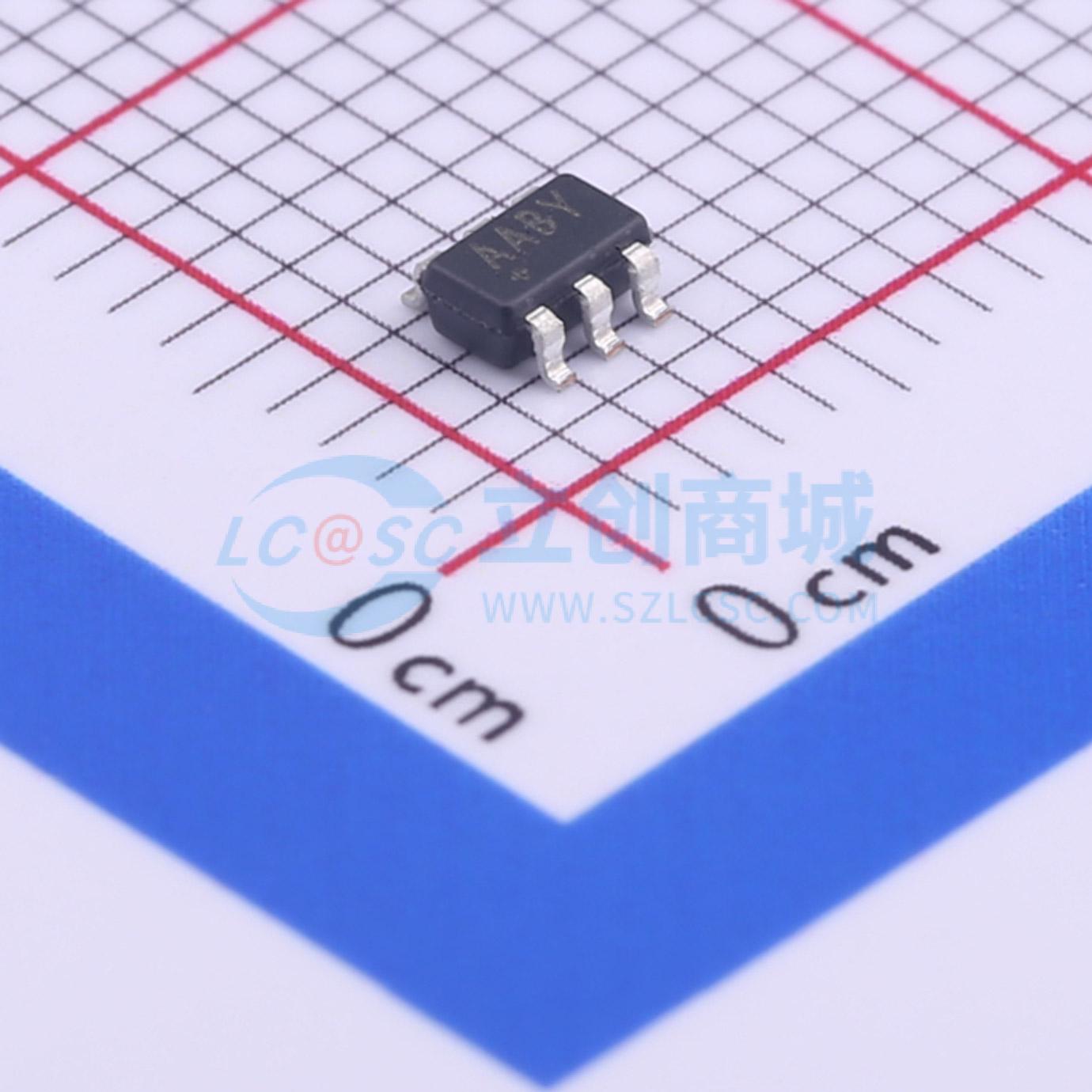

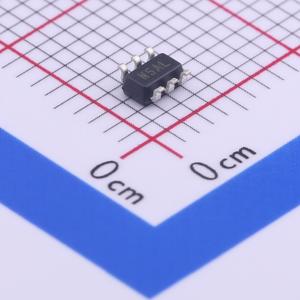

温馨提醒：图片仅供参考，商品以实物为准

MAX1697UEUT+T

60mA, SOT23 反相电荷泵带关断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 60mA、SOT23封装、反相电荷泵，带有关断、具有EMI兼容性的超小型电荷泵
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1697UEUT+T
商品编号: C443683
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

MAX1697是一款超小型单片CMOS电荷泵电压反相器，输入电压范围为+1.25V至+5.5V。该器件具有超低的12Ω输出电阻，可在最高效率下提供高达60mA的负载电流。MAX1697提供12kHz、35kHz、125kHz或250kHz的工作频率，可优化电源电流或外部元件尺寸。其小型外部元件和微功耗关断模式使其非常适合电池供电和板级电压转换应用。片上集成了振荡器控制电路和四个功率MOSFET开关。应用包括从+5V或+3.3V逻辑电源产生负电源，为模拟电路供电。所有版本均采用6引脚SOT23封装，可提供60mA电流。

商品特性

60mA输出电流
低至12Ω的输出电阻
150µA电源电流（MAX1697R）
仅需两个1µF电容（MAX1697U）
启动电流受限
+1.25V至+5.5V输入电压范围
压摆率受限以降低EMI

应用领域

从+5V或+3.3V逻辑电源产生负电源
小型LCD面板
GaAsFET偏置电源
手持终端、个人数字助理（PDA）
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~5.5V
	静态电流(Iq)	3.4mA
	输出电阻	12Ω

	属性	参数值
	开关频率	250kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电流(Iout)	60mA
