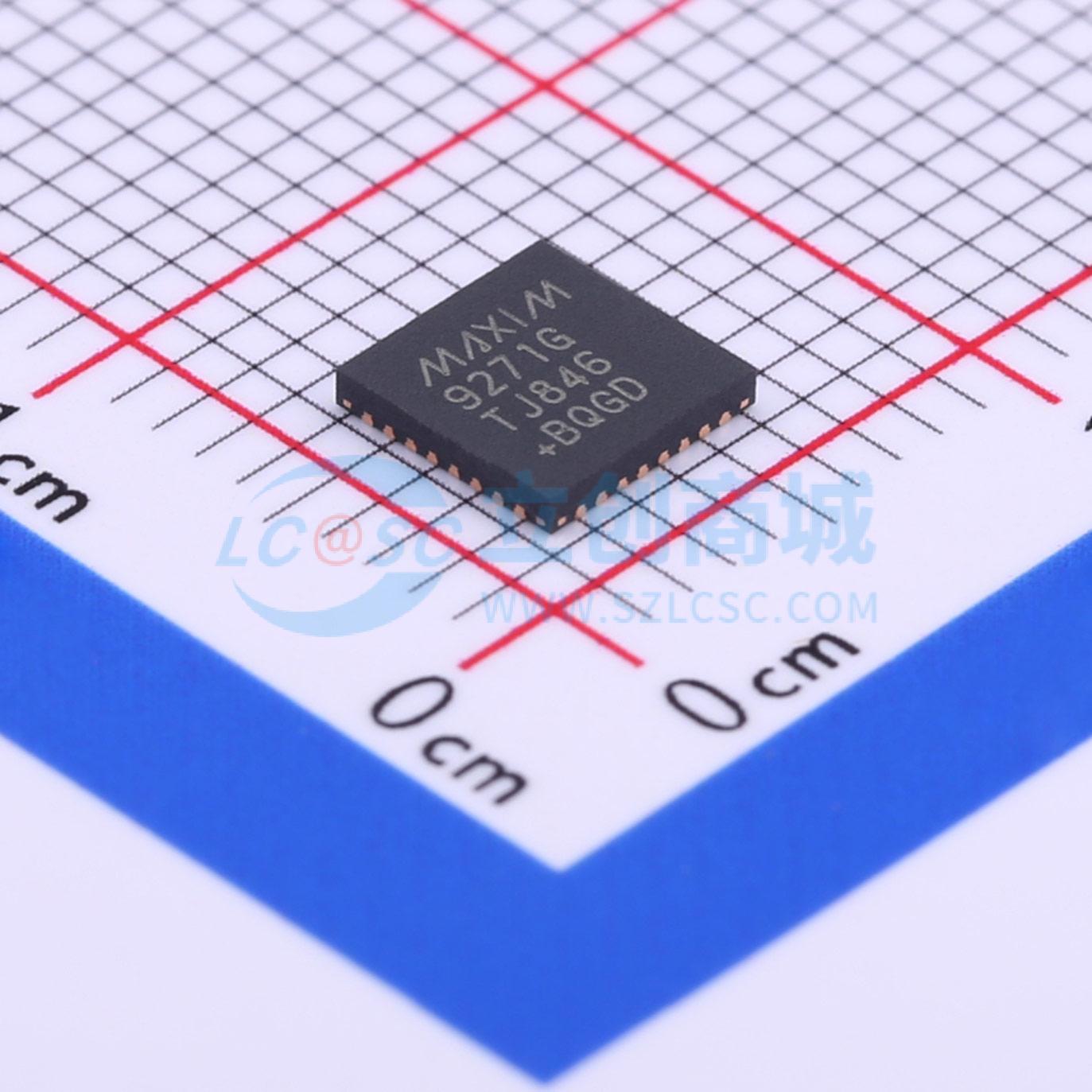

MAX9271GTJ+T

16位GMSL串行器，支持同轴或STP电缆驱动

描述: 16位GMSL串行器，支持50Ω同轴或100Ω屏蔽双绞线电缆驱动。适用于摄像头应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9271GTJ+T
商品编号: C443675
商品封装: TQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

MAX9271紧凑型串行器设计用于驱动50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆。该设备与MAX9272解串器配对使用。

并行输入可编程为单输入或双输入。双输入通过在串行化之前注册两个典型图像传感器视频数据的像素，允许更高的像素时钟输入频率。这使得最大像素时钟频率相比单输入模式下翻倍。

该设备具有嵌入式控制通道，在UART和混合UART/I2C模式下以9.6kbps至1Mbps速率工作，在2的补码模式下最高可达400kbps。通过控制通道，微控制器(μC)能够在任何时间独立于视频时序对串行器、解串器和摄像头（或任何外围设备）寄存器进行编程。有一个专用GPIO，四个可选GPIO，以及一个GPO输出，可用于远程启动摄像头模块、摄像头帧同步等功能。错误检测和校正编码是可编程的。

为了驱动更长的电缆，该设备具有可编程预加重/去加重功能。串行输出上提供可编程扩频功能。串行输出符合ISO 10605和IEC 61000-4-2 ESD标准。核心电源电压范围为1.7V至1.9V，IO电源电压范围为1.7V至3.6V。该设备采用32引脚（5mm x 5mm）TQFN-EP封装，引脚间距为0.5mm，工作温度范围为-40℃至+105℃。

应用领域

汽车相机系统

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	-

	属性	参数值
	时钟频率(fc)	100MHz
	工作电压	1.7V~1.9V
	工作温度	-40℃~+105℃
