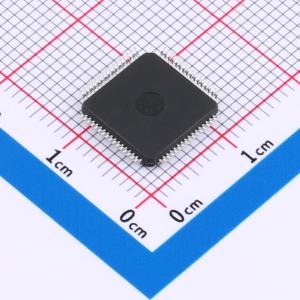

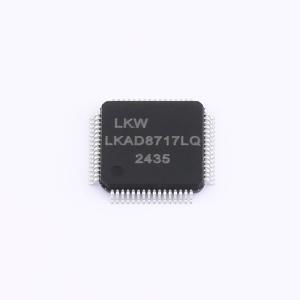

温馨提醒：图片仅供参考，商品以实物为准
LKAD8717LQ
8通道，16位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位、双极性、8通道同步模数数据采集系统(DAS)；200KSPS；工作电压5V
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKAD8717LQ
- 商品编号
- C42440614
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.658克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | 串行；并行 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 96dB | |
| 时钟频率(fc) | 25MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 20mA | |
| 全量程范围(FSR) | 5V；10V |
商品概述
LKAD8717LQ 是一款8 通道16 位精度的同步采样模数转换器。采用5V 单电源供电，可以处理 ±10V 和 ±5V 的真双极性输入信号，所有通道均能以200 KSPS 的吞吐速率采样。 提供1 MΩ的输入阻抗以及二阶低通滤波器，因此无需片外驱动运算放大器。芯片内置模拟输入钳位保护，二阶低通滤波器，2.5V 低温漂基准电压源以及高速串行和并行接口。同时，支持最高64 倍过采样及数字滤波，提升SNR 性能，并降低3dB 带宽。
商品特性
- 8 通道同步采样输入
- 真双极性模拟输入范围：±10V、±5V
- 5V 单模拟电源，VDRIVE：2.5V~5V
- 模拟输入钳位保护 ±22V
- 具有1MΩ模拟输入阻抗
- 片内精密基准电压
- 16 位、200kSPS ADC(所有通道)
- 最大支持64 倍过采样
- 支持并行和串行接口
- 工作温度：-40°C~+85°C
- 封装：LQFP 塑封
应用领域
- 电力线监控和继电保护
- 工业自动化和控制
- 数据采集系统（DAS）
- 自动化测试设备
- 多相电机控制
