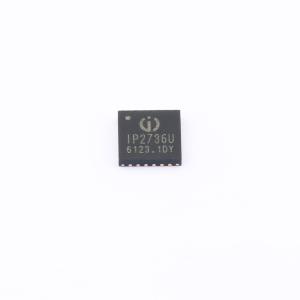

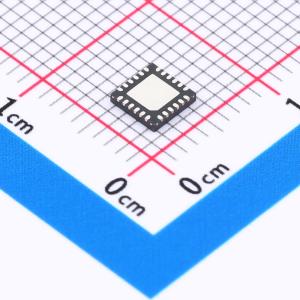

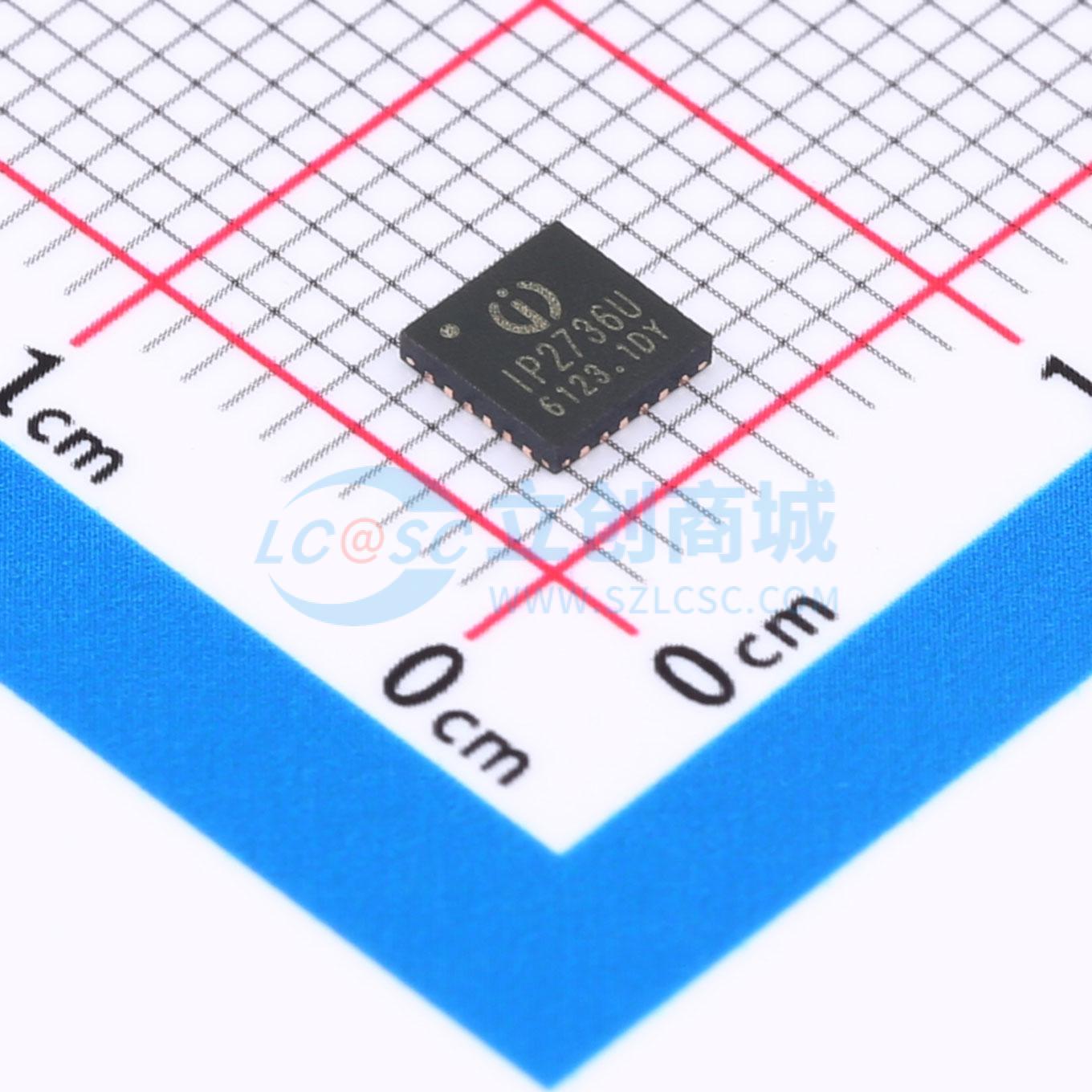

IP2736U_EF

快充协议IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP2736U_EF空片 IP2736U是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB TypeCDFP，PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)，FCP (Hisilicon Fast Charge Protocol)，SCP (Super Fast Charge)，AFC(Samsung Adaptive Fast Charge)，SFCP，MTK PE+2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)，UFCS(Universal Fast Charging for Mobile Devices)，Apple2.4A，BC1.2以及SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。 IP2736U具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
品牌名称: INJOINIC(英集芯)
商品型号: IP2736U_EF
商品编号: C42437970
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.1241克(g)

商品概述

IP2736U是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB TypeCDFP，PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)，FCP (Hisilicon Fast Charge Protocol)，SCP (Super Fast Charge)，AFC(Samsung Adaptive Fast Charge)，SFCP，MTK PE+2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)，UFCS(Universal Fast Charging for Mobile Devices)，Apple2.4A，BC1.2以及SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。 IP2736U具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

商品特性

快充规格：
- 集成USB Power Delivery (2.0/3.1)协议
- 集成Type-C协议 (Source)，集成PD2.0/PD3.1/PPS/EPR 28V协议，PD with PPS USB-IF TID: 10162，集成对E-Marker线缆的识别和支持
- 集成QC5/QC4+/QC3+/QC3.0/QC2.0协议，支持Class B电压等级
- 集成FCP/ SCP输出快充协议
- 集成AFC输出快充协议
- 集成SFCP输出快充协议
- 集成MTK PE+2.0/1.1输出快充协议
- 集成UFCS融合快充协议，通过UFCS融合快速充电功能认证证书0302247161585R0M-UFCS00009
- 兼容BC1.2, Apple, SAMSUNG手机快充
内置电压基准：
- 集成可编程电压环路控制，最小步进10mV
- 集成可编程电流环路控制
- 集成低端电流检测
- 支持线损补偿功能
支持多种电压调整方式：
- 控制PWM controller feedback
- 驱动控制光耦
- I2C接口控制
电源管理：
- 集成NMOS驱动
- 集成NMOS压差检测
- 内置自动控制泄放功能
- 支持待机低功耗模式
多重保护、高可靠性：
- 输出过流、过压、短路保护
- 最多4路NTC过温保护，内置NTC开路检测
- DP/DM/CC1/CC2过压保护
- DP/DM/CC1/CC2均支持20V高耐压
- 灵活定制，支持在线升级封装QFN24

应用领域

单向快充输出应用
交流电源适配器
移动电源
车载充电器
带PD输出功能的系统应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	-
	通道数	-

	属性	参数值
	输出功率	-
	输出电压	-
	工作电压	-
	工作温度	-20℃~+115℃
