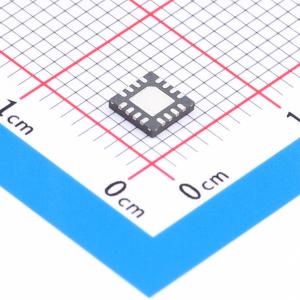

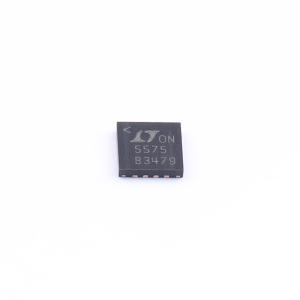

温馨提醒：图片仅供参考，商品以实物为准

LT5575EUF#TRPBF

800MHz至2.7GHz高线性度直接转换正交解调器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LT5575是一款优化用于高线性度接收器应用的800MHz至2.7GHz直接转换正交解调器。它适用于将RF信号直接转换为带宽高达490MHz的I和Q基带信号的通信接收器。LT5575集成了平衡的I和Q混频器、LO缓冲放大器以及一个精密的高频正交相移器。集成的宽带变压器提供了RF和LO输入端的50Ω单端接口。仅需几个外部电容即可应用于RF接收系统。LT5575的高线性度为接收器提供了出色的无杂散动态范围。这种直接转换解调器可以消除对中频(IF)信号处理的需求，以及相应的镜像滤波和IF滤波需求。通道滤波可以直接在I和Q通道的输出端进行。这些输出可以直接与通道选择滤波器（LPF）或基带放大器接口。
品牌名称: ADI(亚德诺)
商品型号: LT5575EUF#TRPBF
商品编号: C42438208
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.1616克(g)

商品参数

商品概述

LT5575是一款优化用于高线性度接收器应用的800MHz至2.7GHz直接转换正交解调器。它适用于将RF信号直接转换为带宽高达490MHz的I和Q基带信号的通信接收器。LT5575集成了平衡的I和Q混频器、LO缓冲放大器以及一个精密的高频正交相移器。集成的宽带变压器提供了RF和LO输入端的50Ω单端接口。仅需几个外部电容即可应用于RF接收系统。

LT5575的高线性度为接收器提供了出色的无杂散动态范围。这种直接转换解调器可以消除对中频(IF)信号处理的需求，以及相应的镜像滤波和IF滤波需求。通道滤波可以直接在I和Q通道的输出端进行。这些输出可以直接与通道选择滤波器（LPF）或基带放大器接口。

应用领域

移动通信网/PCS/UMTS基础设施
RFID读取器
高线性直接转换I/Q接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF混频器
	RF频率范围	800MHz~2.7GHz
	IF频率范围	0MHz~490MHz
	LO频率范围	800MHz~2.7GHz
	P1dB	13.2dBm
	IP3	28dBm

	属性	参数值
	增益/损耗	4.2dB
	噪声系数	12.7dB
	工作电压	4.5V~5.25V
	工作电流	132mA
	工作温度	-40℃~+85℃
