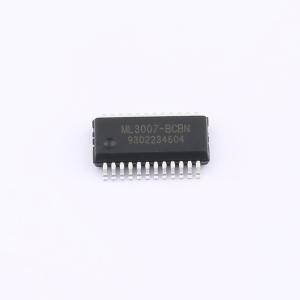

MoLi3007BCBN
锂电池硬件保护芯片
- 描述
- MoLi3007是一款适用于4-7节锂离子电池保护芯片，过压保护3.85V，过放保护2.7V，全温度保护
- 品牌名称
- MOLI(南京模砾)
- 商品型号
- MoLi3007BCBN
- 商品编号
- C42437074
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.343克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 4V~31.5V | |
| 充电饱和电压 | 3.85V | |
| 放电截止电压 | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 4~7 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 15uA |
商品概述
MoLi3007是一款适用于4 ~7 S锂离子电池保护芯片，通过集成高精度电压、电流和温度检测和延时电路，为电池提供全面的保护，保障电池的使用安全，延长电池的使用寿命。
商品特性
- 充电过压保护：范围【3.650V；3.850V；4.150V ~ 4.400V】，精度±25mV，步进25mV，迟滞【0 ~ 400mV】，步进100mV
- 放电欠压保护：范围【2.200V ~ 2.800V】，精度±30mV，步进100mV，迟滞【200mV ~ 500mV】，步进100mV
- 充电过流保护：范围【- 0.005V ~ - 0.080V】，精度±5mV，步进5mV
- 放电过流保护：
- 放电过流检测1：范围【0.050V ~ 0.100V】，精度±5mV，步进50mV
- 放电过流检测2：范围【0.100V ~ 0.200V】，精度±10mV，步进100mV
- 短路保护检测：范围【200mV；400mV】，精度±20mV
- 温度保护：充电高温、充电低温；放电高温、放电低温四个温度保护，阈值通过外部电阻灵活设置
- 延时时间：放电过流1、放电过流2和放电欠压3个保护延时通过外部电容灵活设置
- 电池均衡：内部均衡和外部均衡延长电池组寿命
- 低压禁充：防止电池组滥用，保障电池组安全
- 状态检测：充放电状态精确检测，精细化保护
- MOS保护：抑制充放电MOS体二极管的过热，可靠性高
- 级联功能
- 休眠功能
- 封装形式：SSOP24
