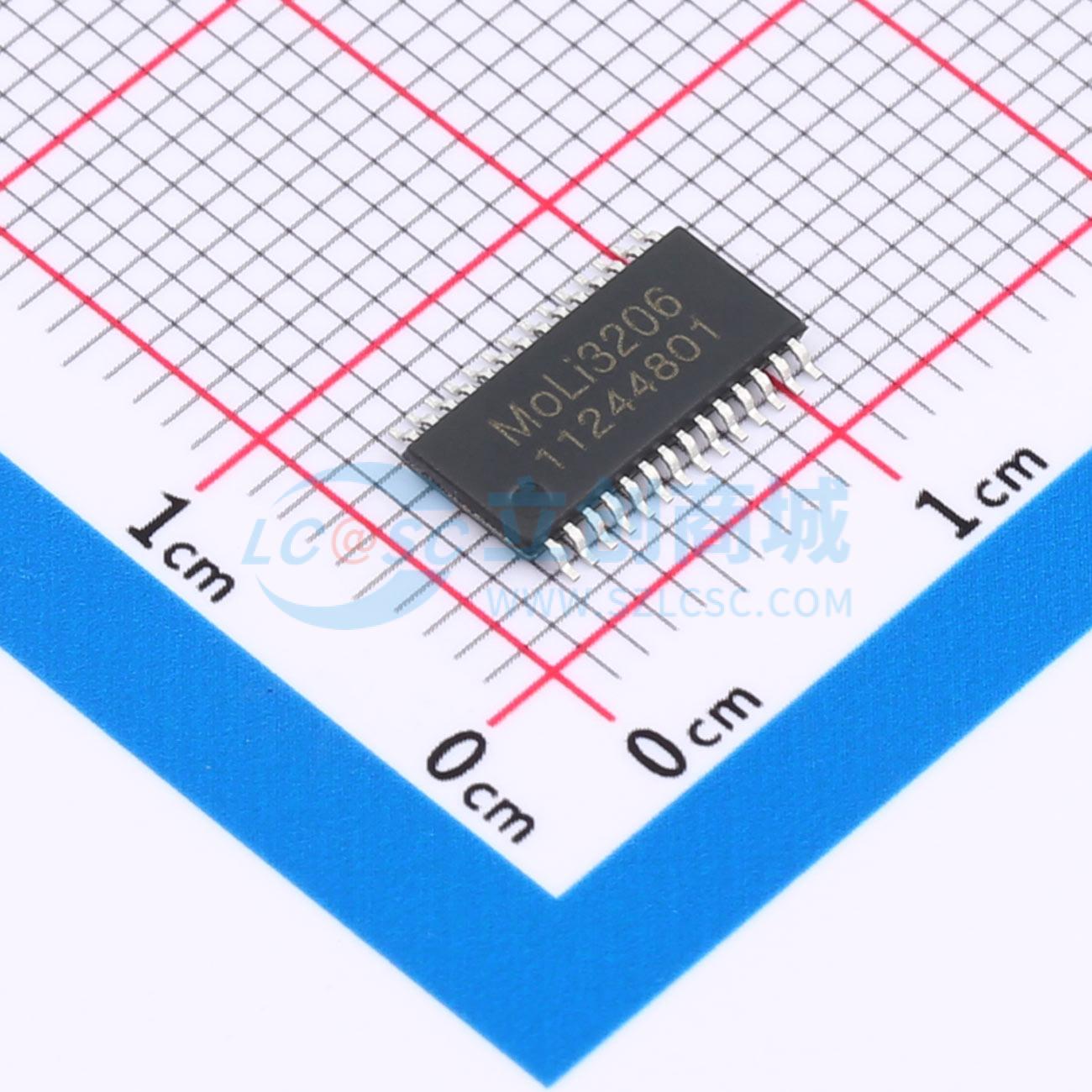

温馨提醒：图片仅供参考，商品以实物为准
MoLi3206
3S-6S低功耗电池模拟前端保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MoLi3206是一款适用于3-6S电池的低功耗监控器和保护器，集成电压、电流和温度测量，提供的保护功能可自主控制、以及 MCU 控制。
- 品牌名称
- MOLI(南京模砾)
- 商品型号
- MoLi3206
- 商品编号
- C42437075
- 商品封装
- TSSOP-28L
- 包装方式
- 编带
- 商品毛重
- 0.3228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；均衡芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | - | |
| 电池节数 | 3~6 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 30uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | 过流保护；电芯均衡；过充保护；过放保护；短路保护 |
商品概述
MoLi3206 是一款适用于 3S 至 6S 电池组的低功耗监控器和保护器，集成了电压、电流和温度测量功能。它提供的保护功能既支持自主控制，也支持微控制器控制。芯片内部包含随机存取存储器寄存器，在上电初始化时，会将一次性可编程存储器的配置加载到寄存器中。在硬件板应用中，用户可在生产线上将配置文件烧录至一次性可编程存储器。在软件板应用中，处理器可在上电后通过 I2C 接口初始化寄存器，而无需使用一次性可编程存储器。MoLi3206 支持 I2C 通信接口，微控制器可通过该接口获取电压、温度、电流数据、充电器移除信息、负载移除信息以及保护状态。此外，该芯片可通过弱电控制引脚直接控制 MOSFET 的开关。
商品特性
- 支持 3S 至 6S 电池监测与保护
- 支持低边 N沟道金属氧化物半导体场效应晶体管驱动
- 支持电压、电流和温度等保护功能
- 具备采集功能
- 支持宽量程电流检测：±200mV 测量范围
- 支持内部温度测量和 2 个外部温度测量
- 支持奇偶均衡功能，以及三串应用中的相邻均衡功能
- 支持断线检测功能
- 支持电池随机乱序上电
- 支持单次可编程的一次性可编程存储器
- 支持带循环冗余校验的 I2C 通信
- 采用 TSSOP28L 封装
- 典型功耗：正常模式 30µA，睡眠模式 <20µA，低功耗模式 2µA
应用领域
- 电动工具
- 园艺工具
- 无绳吸尘器
- 户外储能电源
