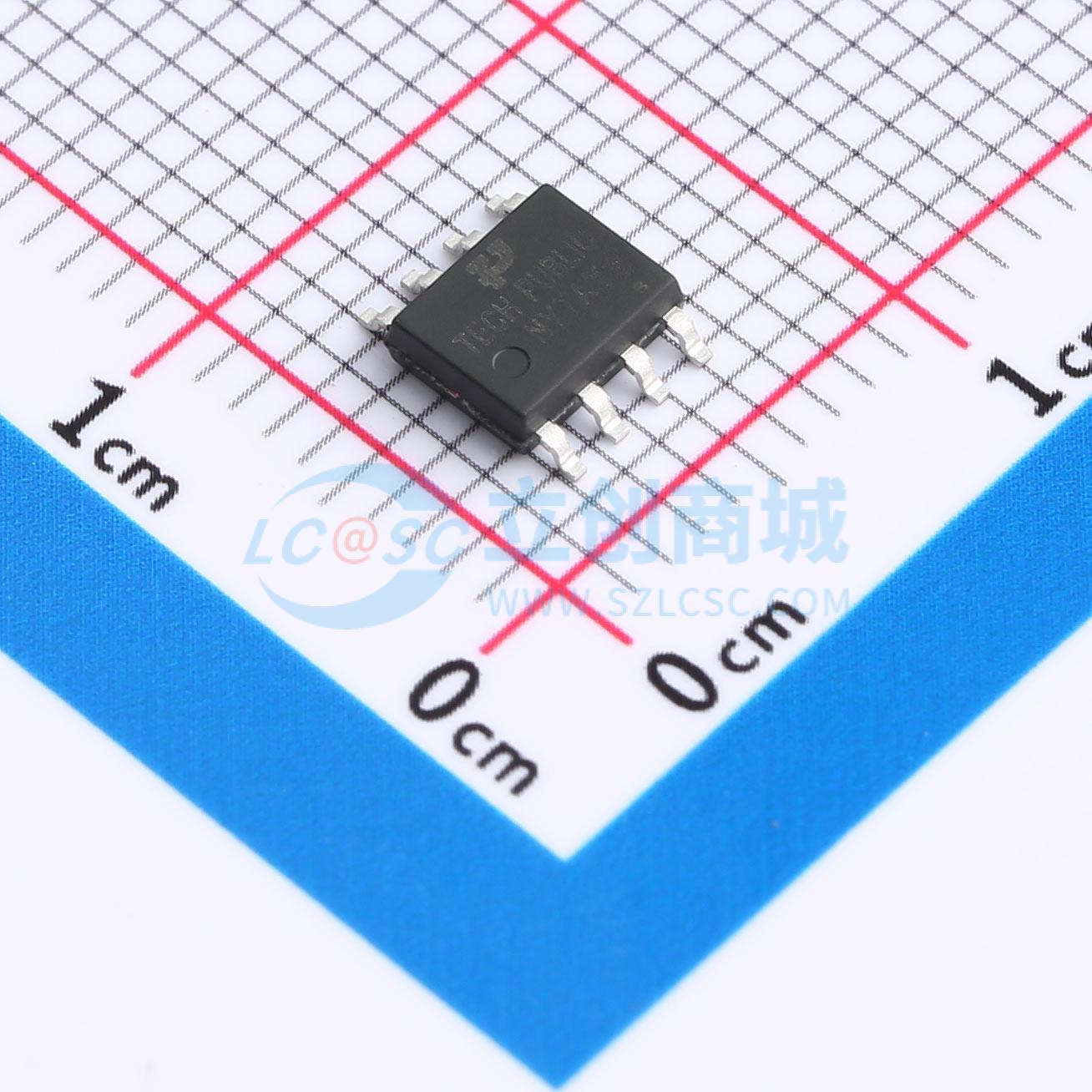

温馨提醒：图片仅供参考，商品以实物为准
TPIRF7413ZTRPBF
N沟道 耐压:30V 电流:12A
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPIRF7413ZTRPBF
- 商品编号
- C42437032
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.6078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@5V | |
| 输入电容(Ciss) | 1.55nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 300pF |
商品特性
- VDS = 30V,ID = 12A
- 当VGS = 10V时,RDS(ON) < 12mΩ
- 当VGS = 4.5V时,RDS(ON) < 16mΩ
应用领域
- 电池保护
- 负载开关
