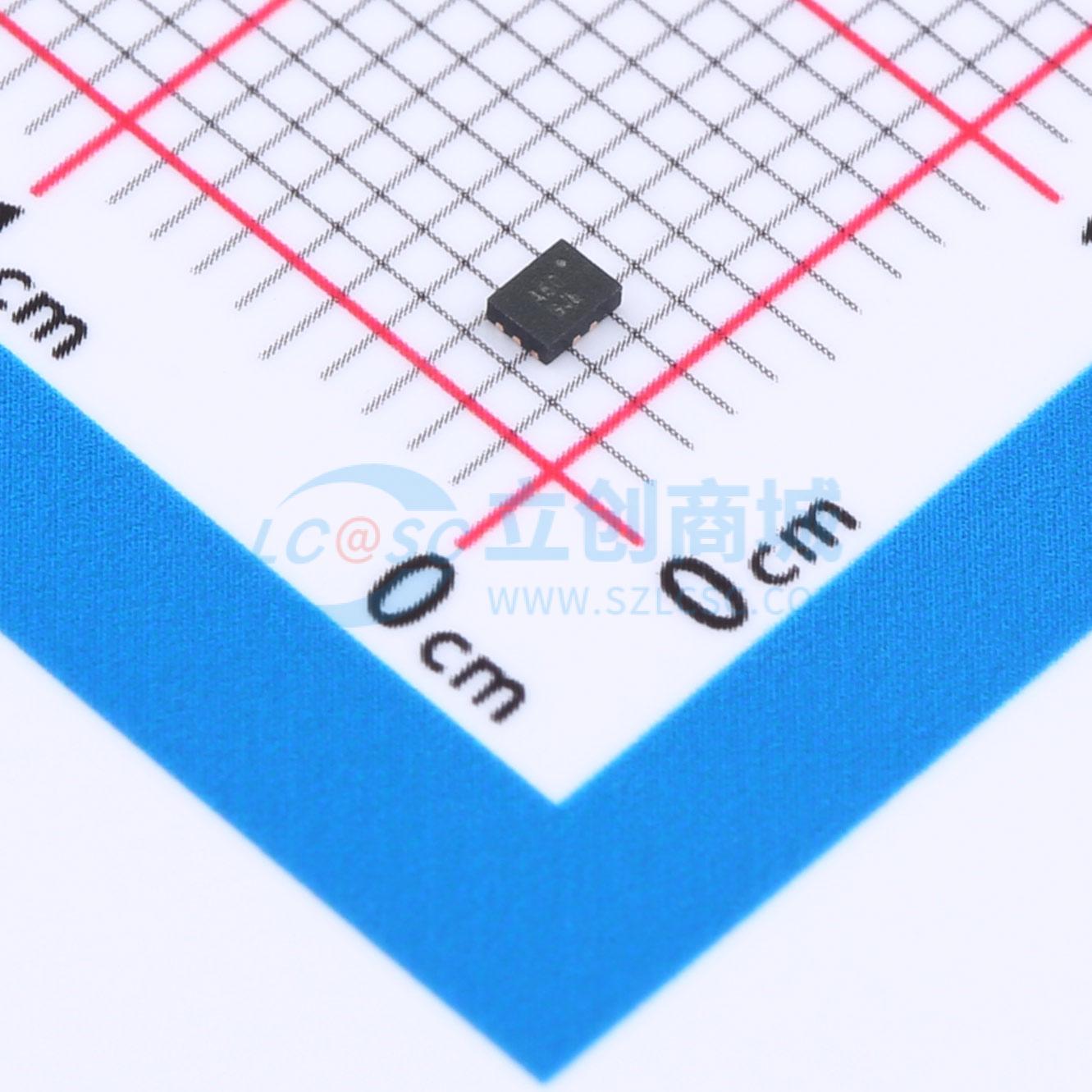

温馨提醒：图片仅供参考，商品以实物为准

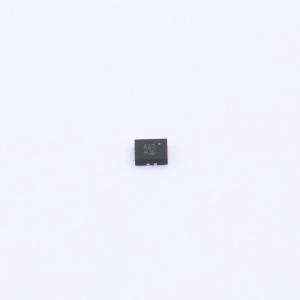

TPNX5L2750CGU

USB模拟开关

描述: 这是一款高速双通道模拟开关，具有先断后通和双向信号切换功能。可用于创建双 2:1 多路复用器或 1:2 双解复用器。它提供极低的导通电阻、非常低的总谐波失真、通道间干扰和高关断隔离。这些特性使其适用于音频信号传输和切换应用。控制逻辑支持 1.5V-5.5V CMOS 逻辑电平。此逻辑接口可直接与各种 CPU 和微控制器连接，而无需增加电源输出电流（ICC），从而降低功耗。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPNX5L2750CGU
商品编号: C42437009
商品封装: QFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.031133克(g)

商品参数

商品概述

这是一款高速双通道模拟开关，具备先断后连和双向信号切换功能。可用于创建双2:1多路复用器或1:2双解复用器。它提供极低的导通电阻、非常低的总谐波失真、通道间干扰和高关断隔离。这些特性使其适用于音频信号传输和切换应用。控制逻辑支持1.5V - 5.5V CMOS逻辑电平。该逻辑接口可直接与各种CPU和微控制器接口，而无需增加电源输出电流（ICC），从而降低功耗。

商品特性

低导通电阻，当VCC = 5V时，R0n = 1.5Ω
1.8V逻辑兼容控制引脚
高关断隔离：-100dB @ 100KHz
COM+/- 可覆盖VCC，即使电源关闭也能实现真正的隔离
低通道间串扰：-97dB @ 100KHz
高带宽（-3dB @ 700MHz），适用于USB2.0高速路由
低静态电流 (< 2uA)
极宽的电源范围 (1.5V ~ 5.5V)

应用领域

手机、平板电脑和笔记本电脑
便携式媒体播放器或个人媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.5V~5.5V
	导通时间(ton)	200ns

	属性	参数值
	导通电阻(Ron)	1.5Ω
	关闭时间(toff)	200ns
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	700MHz
