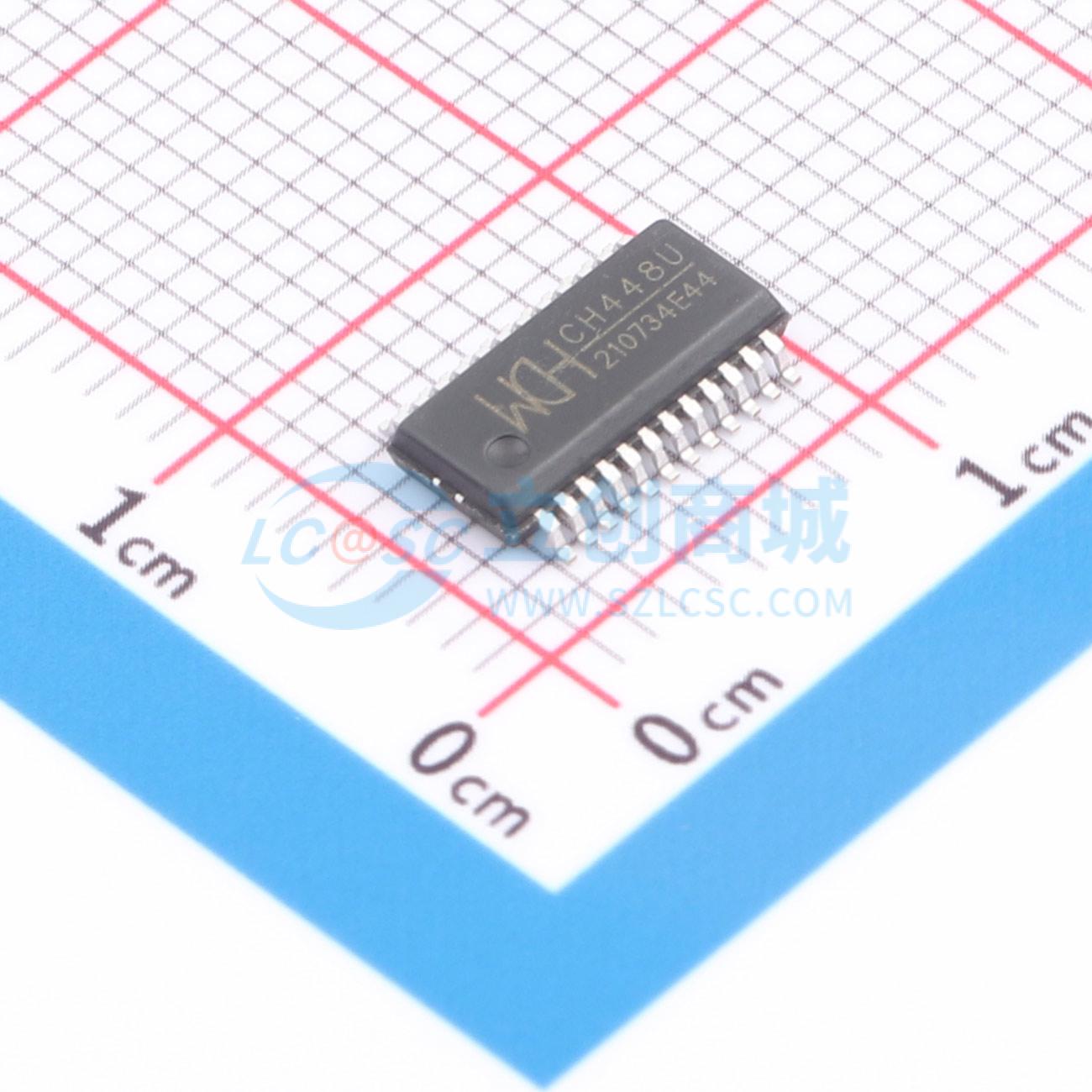

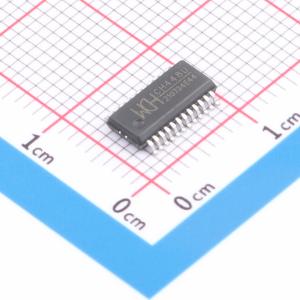

CH448U

CH440G、CH440P、CH440R、CH442Q、CH442E、CH443K、CH443L、CH444G、CH444P、CH448F和CH448U是额定5V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持3.3V或更低的电源电压。CH445P是额定3.3V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持2.5V或更低的电源电压。CH440和CH445包含4路二选一低阻宽带双向模拟开关，构成四通道2:1多路复用器，可用于视频或USB信号的二选一切换。CH442包含2路二选一低阻宽带双向模拟开关，构成双通道2:1多路复用器，可用于视频或USB差分信号的二选一切换。CH443包含1路二选一低阻宽带双向模拟开关，构成单通道2:1多路复用器，可用于视频等信号的二选一切换，或用于实现与、或、非等简单逻辑门功能，或用于两个不同电压域之间的数字信号电平转换。CH444包含2路四选一低阻宽带双向模拟开关，构成双通道4:1多路复用器，可用于视频或USB差分信号的四选一切换。CH448包含一对差分信号八选一低阻宽带双向模拟开关，构成双通道8:1多路复用器，可用于视频或USB信号的八选一切换。此外，CH448F通过对两通道全局使能引脚进行组合控制，还可实现16:1多路复用器，即十六选一功能。

• 低导通电阻，Ron典型值约为5Ω
• 高带宽，支持视频信号，支持低速、全速和480Mbps高速USB信号
• 切换快速，Ton/Toff典型值小于5nS
• ESD支持2KV HBM
• CH440/CH442/CH444/CH445/CH448提供全局使能引脚，实现多通道模拟开关的统一使能和统一切换
• CH448支持差分信号，并且CH448F为两个信号通道提供独立的全局使能引脚
• CH448/440/442/443/444的控制信号独立于电源电压，支持5V、3.3V、2.5V控制信号
• 宽电源电压范围，低静态功耗。5V开关芯片支持额定5V电源电压（支持5V ~ 2.5V控制信号），低至2.5V电源可用；3.3V开关芯片支持额定3.3V电源电压（支持3.3V ~ 2.5V控制信号），低至1.8V电源可用
• 提供SOP16、TSSOP16、QFN10、QFN16、QFN24、MSOP10和SOT363等封装形式，兼容RoHS
