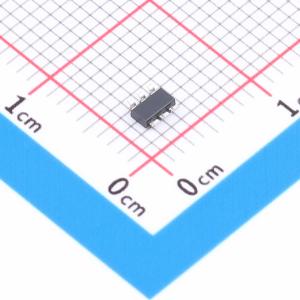

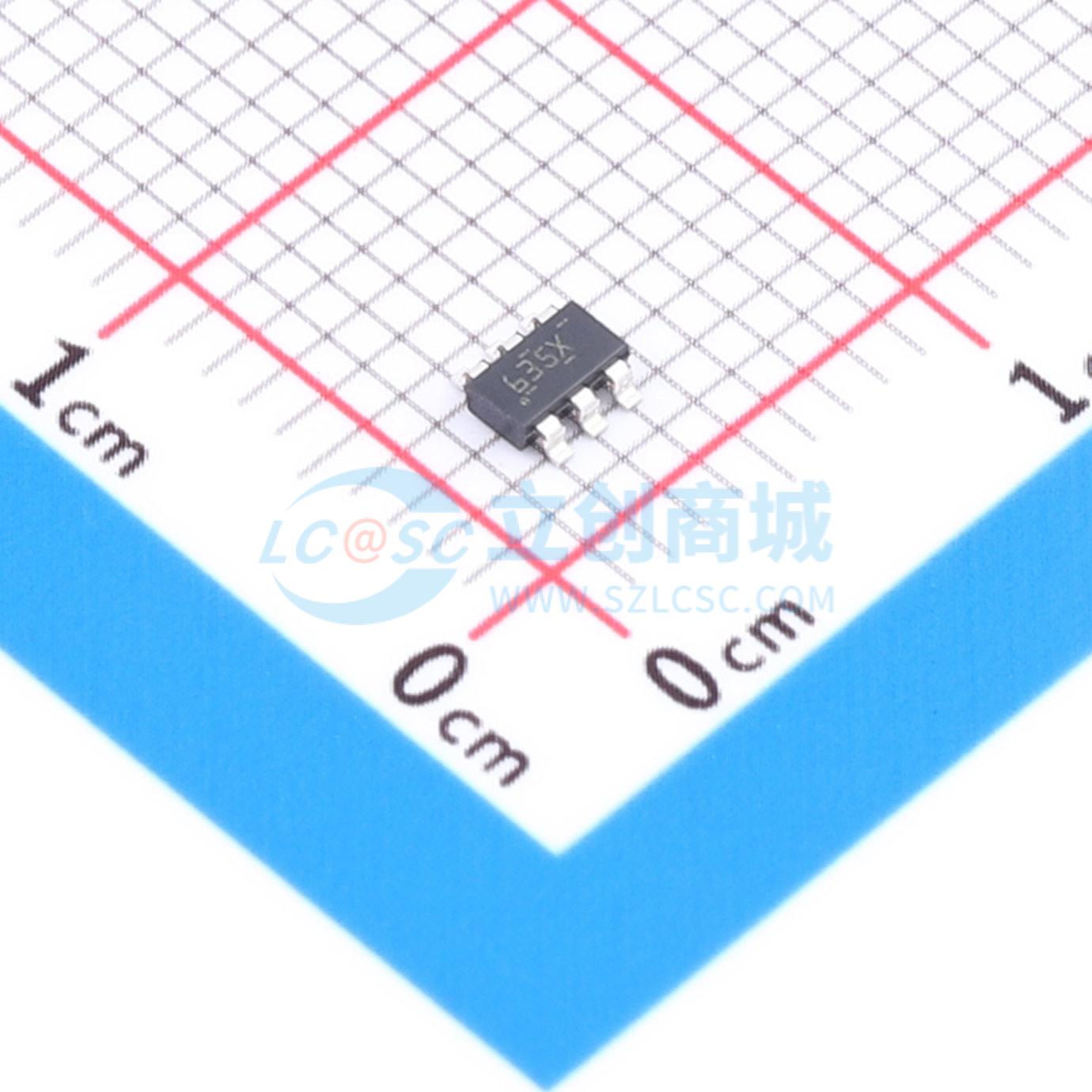

LMR51635XDDCR

降压型 3.5A 4.3V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR516x5是一款简单易用的宽VIN同步降压转换器，能够驱动高达2.5A和3.5A的负载电流。该器件具有4.3V至60V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。
品牌名称: TI(德州仪器)
商品型号: LMR51635XDDCR
商品编号: C42432812
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.022593克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流

商品概述

LMR516x5是一款宽输入电压、易用的同步降压转换器，可提供最高2.5A或3.5A的负载电流。凭借4.3V至60V的宽输入范围，该器件设计用于多种工业应用，可从非稳压源进行功率调节。LMR516x5工作在400kHz或1.1MHz开关频率，支持使用相对较小的电感器，优化设计尺寸。PFM版本采用脉冲频率调制，可实现轻载下的高效率；强制脉冲宽度调制（FPWM）版本可在全负载范围内实现恒定频率和较小的输出电压纹波。软启动和补偿电路均内置集成，允许该器件使用最少的外部组件。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功率耗散过高时的热关断。

商品特性

具备功能安全能力，有相关文档可助力功能安全系统设计
为恶劣工业应用配置
输入电压范围为4.3V至60V
支持2.5A或3.5A连续输出电流
工作静态电流低至29μA
最小开关导通时间为70ns
提供400kHz和1.1MHz开关频率选项
PFM变体支持扩频
结温范围为-40℃至150℃
最大占空比为96%
预偏置输出下可单调启动
具备打嗝模式短路保护
精确使能
电压基准容差为±1%
集成同步整流
内置补偿，易用性好
采用SOT-23封装
引脚兼容封装提供多种选项
提供PFM和强制PWM（FPWM）选项
可通过WEBENCH Power Designer对LMR516x5创建定制设计

应用领域

大型家电
PLC、DCS、PAC
智能电表
通用宽VIN电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	400kHz
	工作温度	-40℃~+150℃@(TJ)
