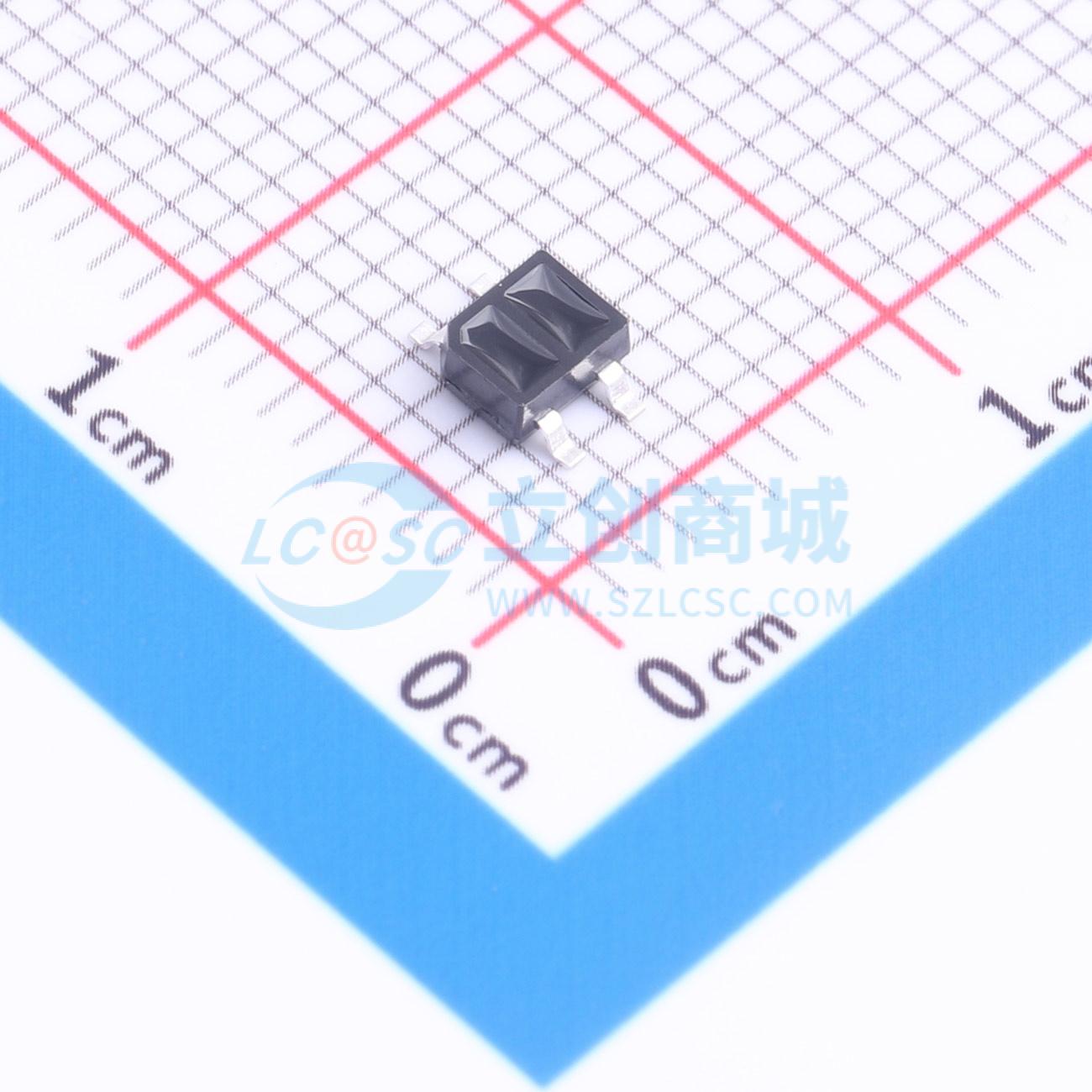

DYWH-ITR8307/S17B1B2/1T实物图
  • DYWH-ITR8307/S17B1B2/1T商品缩略图
  • DYWH-ITR8307/S17B1B2/1T商品缩略图
  • DYWH-ITR8307/S17B1B2/1T商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

DYWH-ITR8307/S17B1B2/1T

贴片反射式光电开关

描述
贴片反射式光电开关，高灵敏响应速度快，可用于卡片机，摄像机，打印机等产品
品牌名称
TONYU(东裕)
商品型号
DYWH-ITR8307/S17B1B2/1T
商品编号
C42422348
商品封装
SMD-4P,3.4x2.7mm​
包装方式
编带
商品毛重
0.1445克(g)

商品参数

属性参数值
商品目录反射式光电开关
感应距离-
正向压降(Vf)1.2V
集射极击穿电压(Vceo)30V
集电极电流(Ic)50mA
直流反向耐压(Vr)5V
正向电流(If)50mA
属性参数值
波长940nm
接收管类型光电三极管
集射极饱和电压(Vce(sat))0.4V@Ic=2mA
上升时间20us@100uA,1kΩ
下降时间20us@100uA,1kΩ
功耗(Pd)75mW
工作温度-25℃~+85℃

商品概述

DYWH-ITR8307/S17B1B2/1T是一种光反射开关，包括一个砷化镓红外发光二极管发射器和一个NPN光电晶体管，具有高感光接收器，适用于短距离，工作在红外范围内。两个组件并排安装在一个塑料封装中。

商品特性

  • 响应时间快
  • 高灵敏度
  • 截止可见光波长
  • 轻薄
  • 紧凑
  • 无铅
  • 本产品本身符合RoHS标准版本
  • 符合欧盟REACH法规
  • 符合无卤标准（溴 < 900 ppm，氯 < 900 ppm，溴 + 氯 < 1500 ppm）

应用领域

  • 相机
  • 录像机
  • 软盘驱动器
  • 盒式录音机
  • 各种微机控制设备
