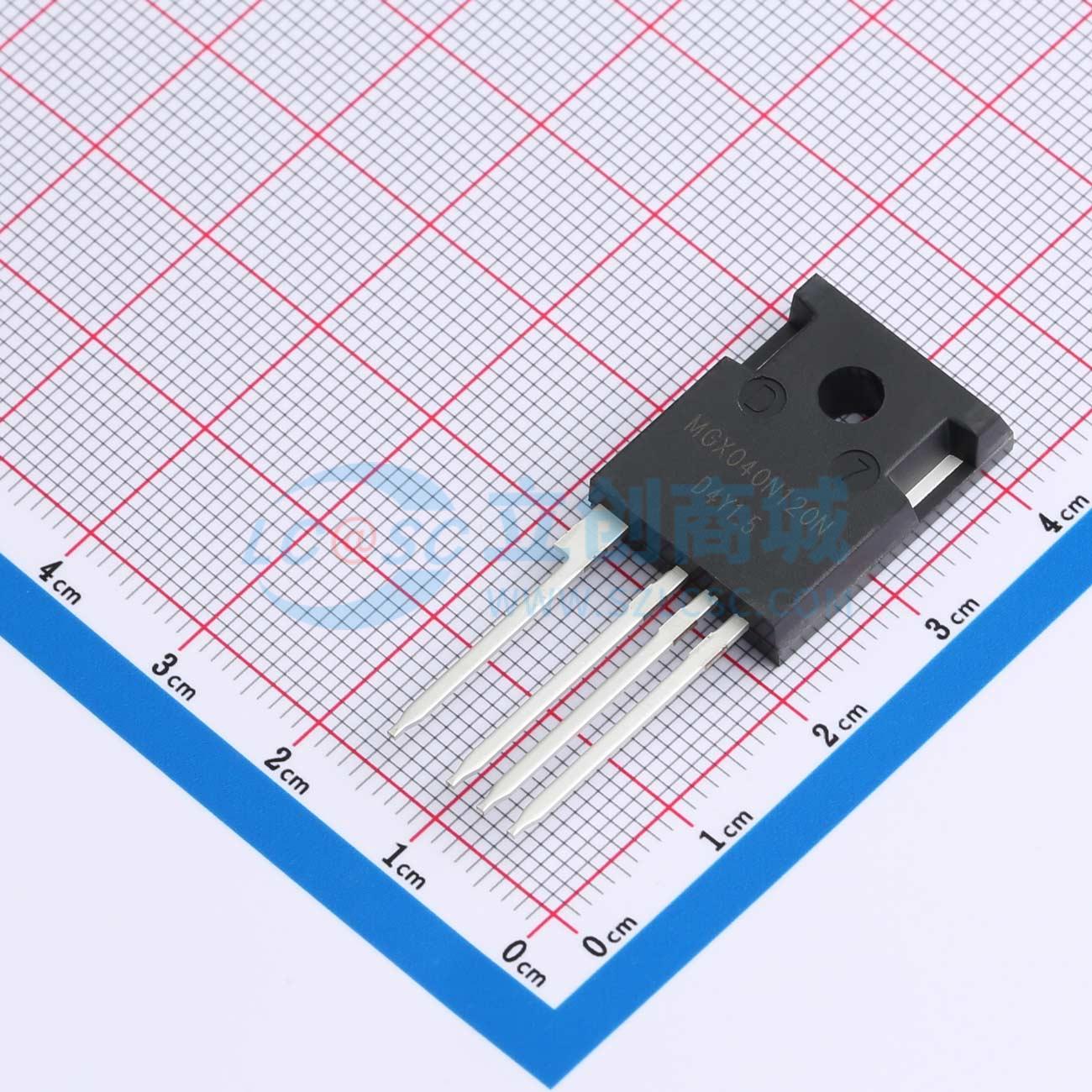

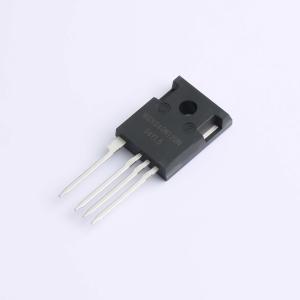

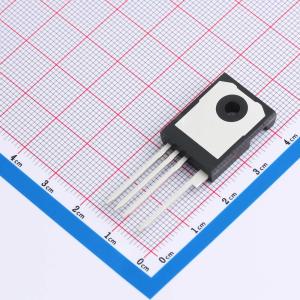

温馨提醒：图片仅供参考，商品以实物为准
MGX40N120N
N沟道碳化硅功率MOSFET，具备独立驱动源极引脚、高耐压低导通电阻、高速开关低电容等特性
- 品牌名称
- Megain(美佳音)
- 商品型号
- MGX40N120N
- 商品编号
- C42422400
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 8.147778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 57A | |
| 耗散功率(Pd) | 255W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 115nC | |
| 输入电容(Ciss) | 1.456nF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 96pF | |
| 导通电阻(RDS(on)) | 35mΩ@18V |
商品概述
VDS为1200V，ID为57A，在栅源电压VGS = 18V时，导通电阻RDS(ON)小于46mΩ（典型值为35mΩ）；在栅源电压VGS = 15V时，导通电阻RDS(ON)小于52mΩ（典型值为40mΩ）。
商品特性
- 采用优化封装，带有独立的驱动源极引脚
- 高阻断电压，低导通电阻
- 高速开关，低电容
- 快速且坚固的本征体二极管
- 易于并联
应用领域
- 开关模式电源
- DC/DC转换器
- 太阳能逆变器
- 电池充电器
- 电机驱动器
