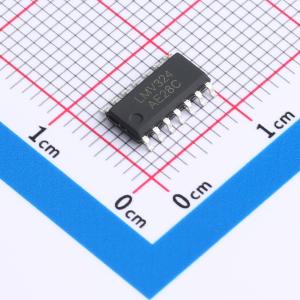

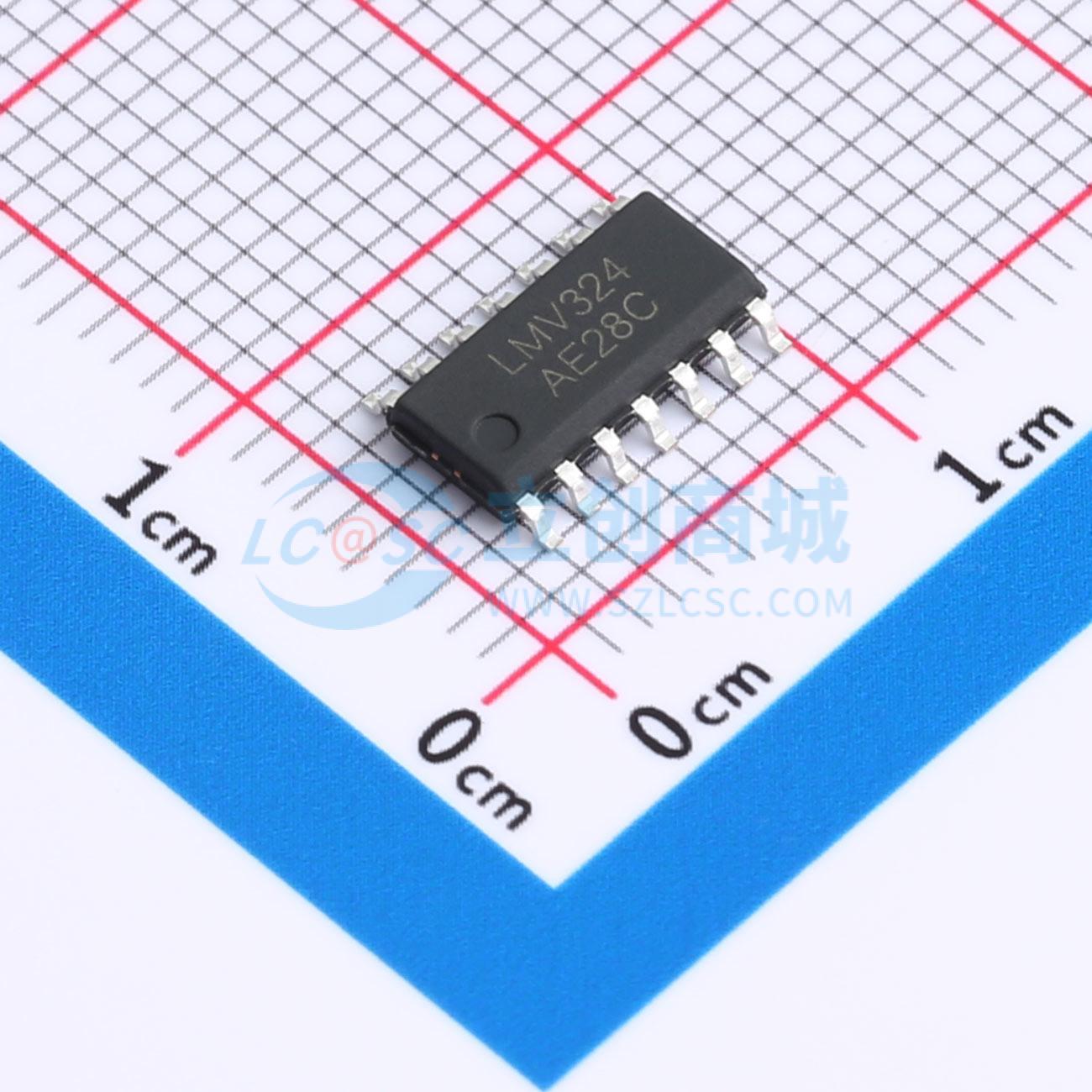

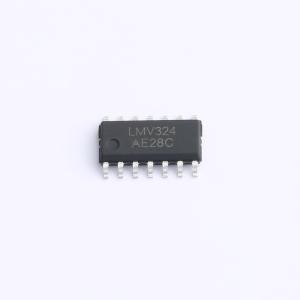

LMV324-TD
低功耗轨到轨运算放大器
- 描述
- 是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。可在各类袖珍或便携式立体声收录机中作功率放大器。具有在每路运放约45uA功耗的情况下，能提供1.1MHz增益带宽积。具有极低的输入偏置电流（约10pA级），可用于集成，光电二极管放大器和压电传感器。轨到轨输入和输出缓冲也用于单电源系统中的特定集成电路设计。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LMV324-TD
- 商品编号
- C42421998
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
LMV321、LMV358、LMV324是一款轨到轨输入与输出电压反馈、低功耗的运算放大器。其具备较宽的输入共模电压范围和输出摆幅，最低工作电压可达2.1V，最大推荐工作电压为5.5V。该系列放大器在每通道约45uA的功耗下可提供1.1MHz的增益带宽积，并具有极低的输入偏置电流，适用于积分器、光电二极管放大器和压电传感器。轨到轨的输入和输出特性也使其适用于单电源系统中的特定集成电路设计。
商品特性
- 低功耗。
- 轨到轨输入和输出，典型失调电压为0.8 mV。
- 单位增益稳定。
- 增益带宽积为1.1 MHz。
- 低输入偏置电流：10 pA级，小于1 nA。
- 工作电压范围2.1V~5.5V。
- 低工作电流：每通道45 uA。
应用领域
- ASIC输入和输出运放
- 传感器接口
- 压电传感放大器
- 医疗器械
- 移动通信
