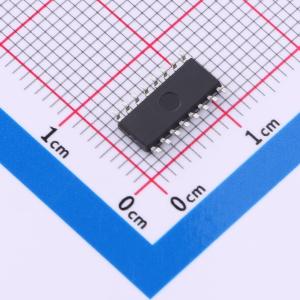

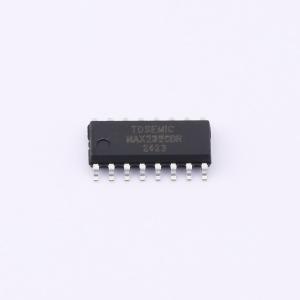

温馨提醒：图片仅供参考，商品以实物为准
MAX232CDR-TD
5V双路RS-232驱动器/接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX232CDR是一款符合RS 232标准的双驱动器/接收器，采用单电源供电，发射器的双极性输出电压由一个内置的电压倍增发生器在四个1.0μF外部电容的作用下形成。它专为先进的高性能计算系统以及需要在远程对象之间进行高可靠性信息交换的高速电子设备而设计。输入电压电平与标准CMOS和TTL电平兼容
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MAX232CDR-TD
- 商品编号
- C42422004
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2339克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 140Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 14mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
MAX232CDR是一款符合RS - 232标准的双驱动器/接收器，采用单电源供电，发射器的双极性输出电压由内置的电压倍增发生器在四个1.0μF外部电容上形成。它设计用于先进的高性能计算系统以及高速电子设备，可实现远程对象之间信息交换的高可靠性。输入电压电平与标准CMOS和TTL电平兼容。
商品特性
- 输出电压电平与CMOS和TTL集成电路的输入电平兼容
- 符合所有EIA/TIA - 232E和V.28/V.24规范
- 电源电压范围为5.5V
- 低输入电流：25℃时为1.0μA
- 输出电流为30mA
- 采用SOP - 16封装
应用领域
- 便携式计算机
- 电池供电的RS - 232系统
- 接口转换
- 低功耗调制解调器
- 终端
