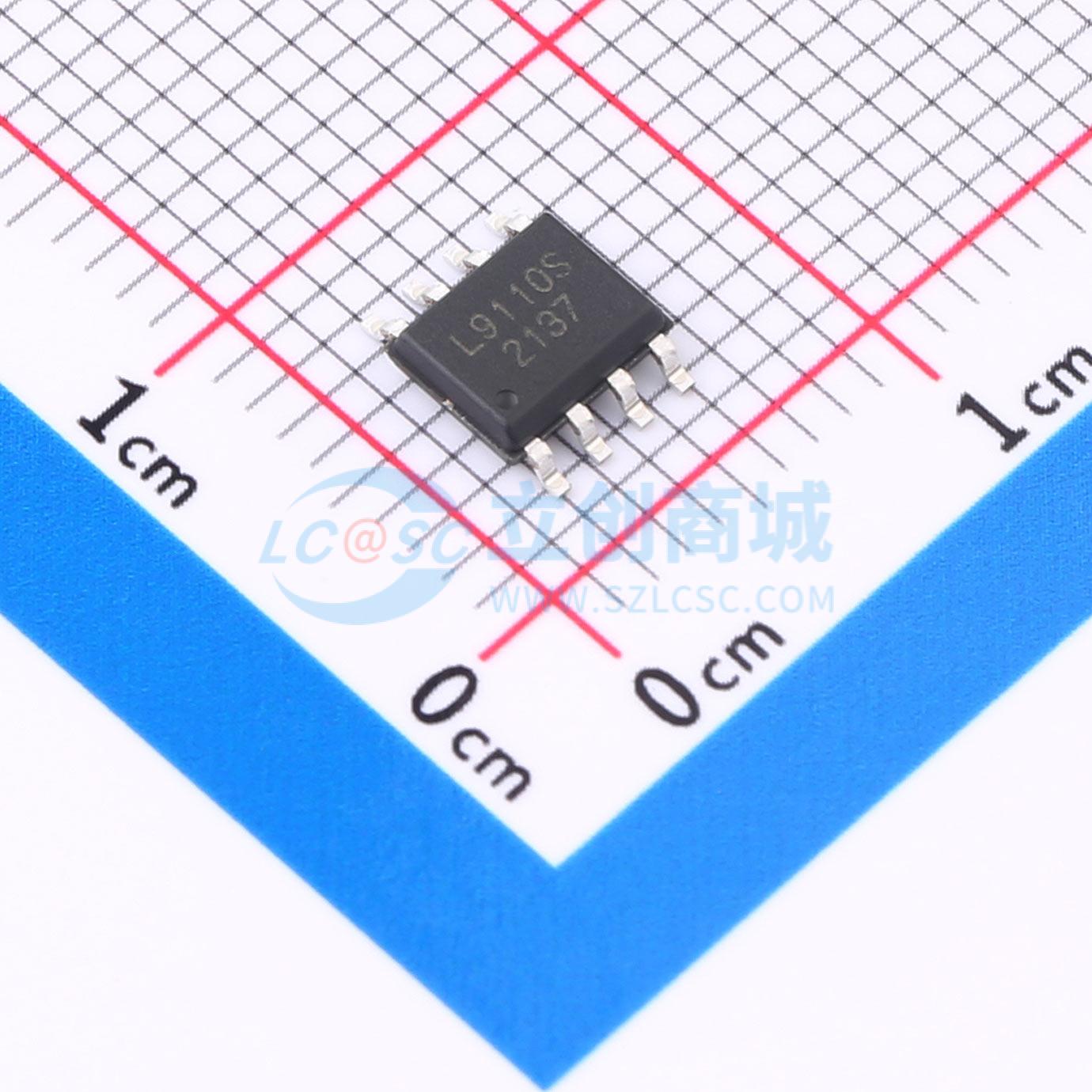

L9110S
直流电机驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L9110S是一款直流电机驱动电路，该产品为电池供电的玩具、低压或电池供电的控制应用提供了一种集成直流马达驱动的解决方案。电路内部集成了采用MOS管设计的H桥驱动电路，主要应用于驱动通用直流电机。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- L9110S
- 商品编号
- C42421932
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 560mΩ | |
| 静态电流(Iq) | 500nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能 |
商品概述
L9110S是一款直流电机驱动电路，为电池供电的玩具、低压或电池供电的控制应用提供集成直流马达驱动解决方案。电路内部集成了采用MOS管设计的H桥驱动电路，主要应用于驱动通用直流电机。
商品特性
- 内置功率管实现电机桥式驱动
- 待机电流低
- 采用CMOS工艺
- 典型工作电压：5V
- 驱动能力：当VDD1 = VDD2 = 4.5V时，输出电流可达400mA
- 适用于通用直流马达驱动
- 封装形式：SOP8、DFN8
