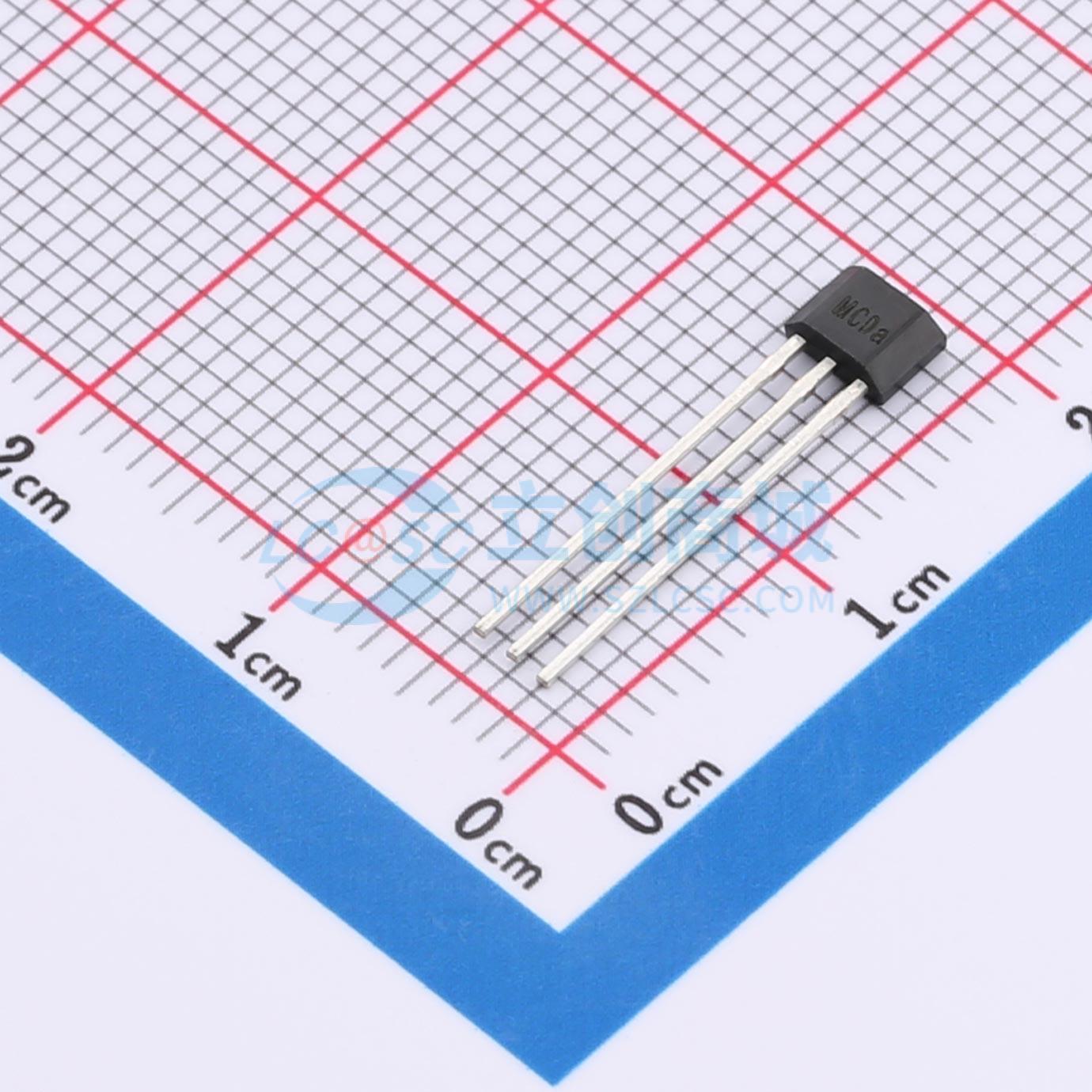

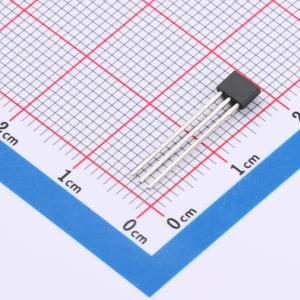

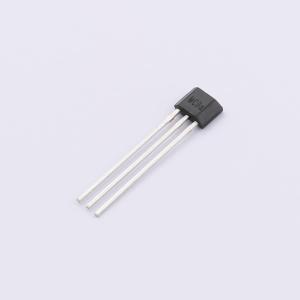

SL1709SU
高性能、低功耗、全极磁场检测霍尔开关传感器
- 描述
- SL170x是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL1709SU
- 商品编号
- C42415175
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.1137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.8V~5.5V | |
| 工作点(Gs) | 2.6mT | |
| 释放点(Gs) | 1.4mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 900nA | |
| 输出类型 | 推挽 | |
| 采样频率 | 25Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置振荡器 |
商品概述
SL170x是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。当施加的S极或N极磁感应强度超过工作点Bop时，芯片输出低电平，且保持低电平。直到S极或N极磁感应强度低于释放点Bop时，芯片输出高电平。芯片内置温度补偿电路和时钟逻辑电路，保证芯片稳定的工作点和开关频率。芯片可以以极低的电流消耗，提供全极磁响应。SL170x可以在1.8V~5.5V的供电电压范围内工作，并采用标准的SOT-23-3L、TO-92S和HFBP1010-4L封装。
商品特性
- 低功耗：25Hz版本在1.8V下为0.9μA；100Hz版本在1.8V下为2.4μA；500Hz版本在1.8V下为10.4μA
- 宽工作电压范围：1.8V~5.5V
- 磁场阈值可选（Bop）：26Gs超低阈值、36Gs低阈值、48Gs高阈值
- 全极磁场检测
- CMOS推挽输出
- 封装：SOT-23-3L、TO-92S、HFBP1010-4L
- 工作温度范围：-40℃~125℃
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑
- TWS耳机
- 手机
- 电子锁
- 水表
