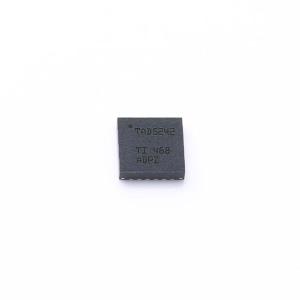

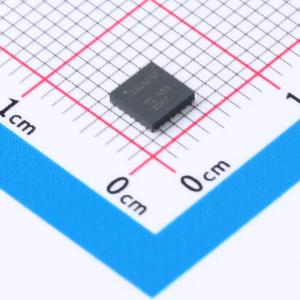

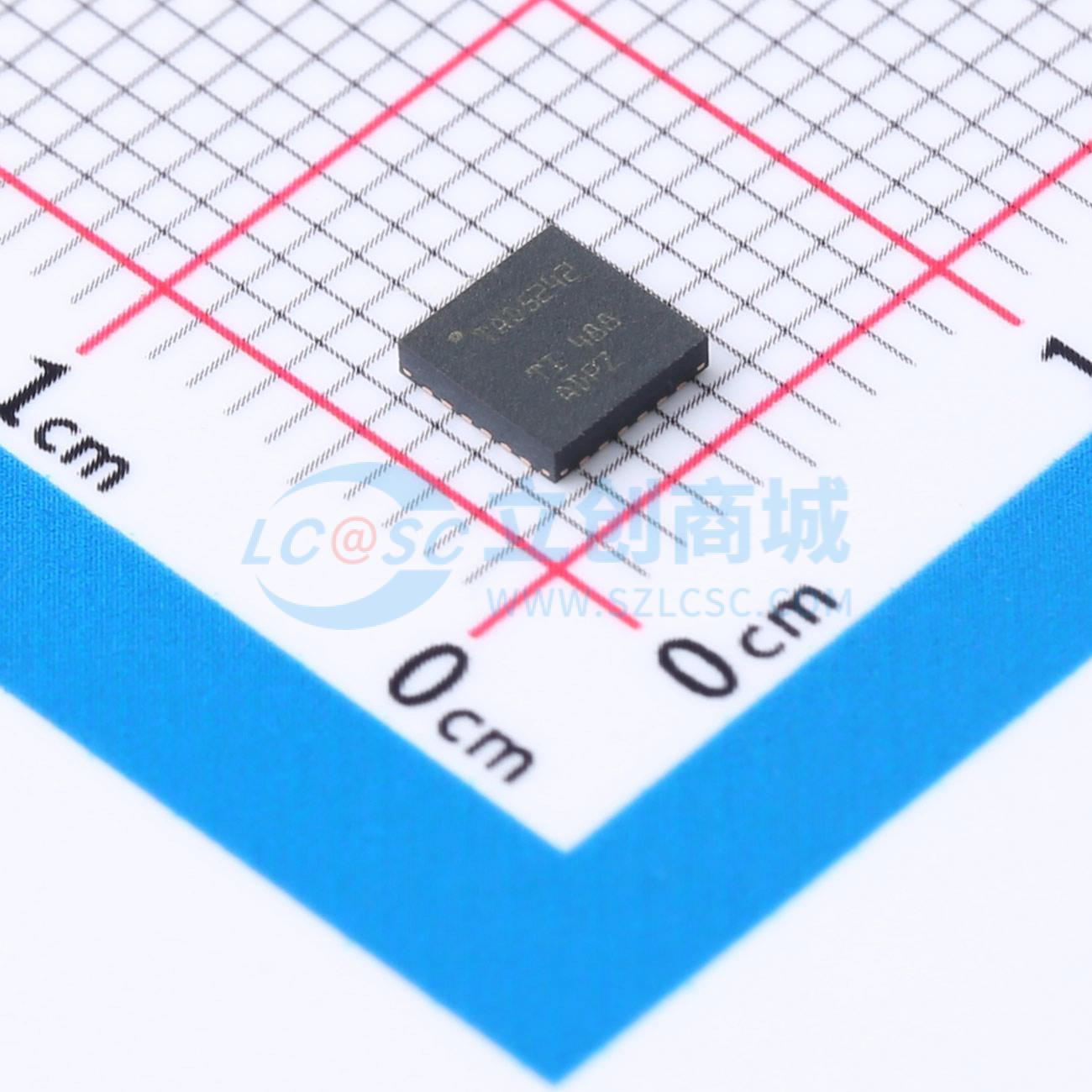

TAD5242IRGER

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款 2Vₚ₋ₚ 120dB 立体声音频 DAC，可配置为线路输出或耳机负载，并且支持单端输出和差分输出选项。器件集成了锁相环（PLL）并支持高达 192kHz 的采样速率。可为 16Ω 耳机负载提供高达 62.5mW 的驱动功率。在控制器和目标模式下支持时分多路复用（TDM）、左对齐(LJ)或 I²S 音频格式，并可通过引脚或硬件控制。这些集成的高性能特性、引脚控制以及单电源运行，使其特别适用于空间受限的音频应用。
品牌名称: TI(德州仪器)
商品型号: TAD5242IRGER
商品编号: C42414591

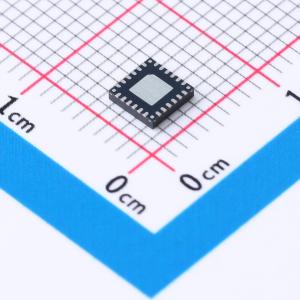

商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

TAD5242 是一款 2VRMS 120dB 立体声音频 DAC，可配置为线路输出或耳机负载，并且支持单端输出和差分输出选项。器件集成了锁相环 (PLL) 并支持高达192kHz 的采样速率。TAD5242 可为 16Ω 耳机负载提供高达 62.5mW 的驱动功率。TAD5242 在控制器和目标模式下支持时分多路复用 (TDM)、左对齐 (LJ) 或 I2S音频格式，并可通过引脚或硬件控制。这些集成的高性能特性、引脚控制以及单电源运行，使 TAD5242 特别适用于空间受限的音频应用。

商品特性

DAC至差分线路输出动态范围:120dB
DAC至伪差分耳机输出动态范围:110dB
DAC至差分线路输出THD+N:-100dB
差分线路输出/接收器满量程输出:2VRMS
伪差分耳机满量程输出:1VRMS
单端线路输出满量程输出:1VRMS
DAC采样速率范围:8kHz 至 192kHz
引脚或硬件控制
支持TDM、LJ 或 I2S格式音频串行接口
支持总线控制器和目标模式
支持TDM模式下的菊花链
字长可选择24位或32位
引脚可选数字内插滤波器，可选线性相位、低延迟
自动时钟检测
发生时钟错误时中断输出
单AVDD电源可1.8V或3.3V运行
I/O电源可1.8V或3.3V运行
工作温度范围:-40℃ ≤ TA ≤ 125℃

应用领域

AV接收器
IP网络摄像机
条形音箱
视频会议系统

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2S
	采样率	8kHz~192kHz

	属性	参数值
	工作电压	1.65V~1.95V；3V~3.6V
	工作温度	-40℃~+125℃
	功能特性	-
