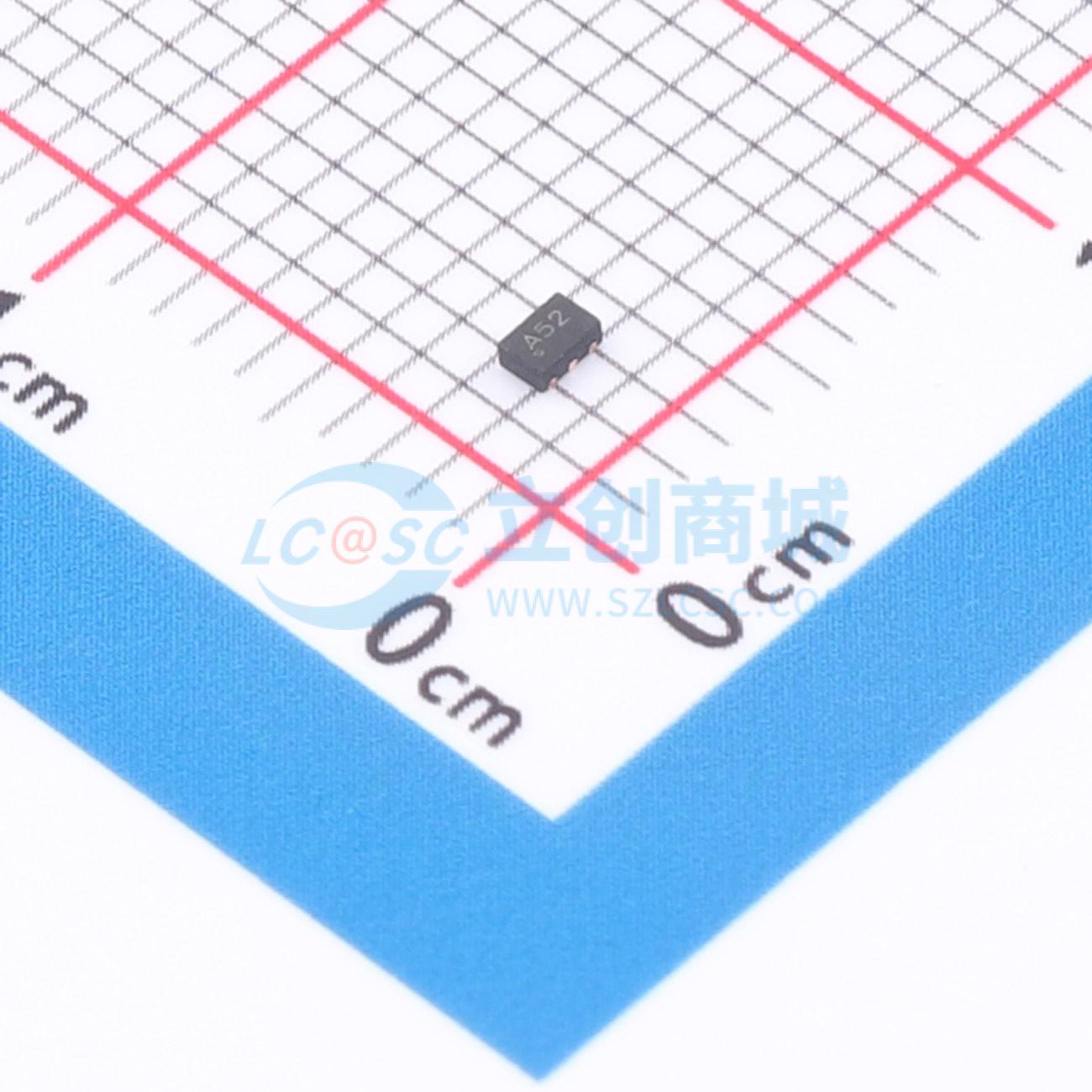

温馨提醒：图片仅供参考，商品以实物为准
ATR2652
GNSS全频段低噪声放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款具有高增益、低噪声系数的低噪声放大器，支持GNSS全频段信号，可应用于GNSS双频导航接收机。采用先进的SiGe工艺设计和制作，工艺稳定，在GNSS整个频段内可获得非常好的射频性能，具有低噪声系数和低功耗等优势特性，能使接收机获得优秀的灵敏度。芯片集成了有源偏置电路，可在1.5-3.6V的宽电源电压下正常工作，工作电流4.5mA，RFIN需连接隔直电容以保证其对应的直流工作点不受影响。
- 品牌名称
- 杭州中科微
- 商品型号
- ATR2652
- 商品编号
- C42414898
- 商品封装
- DFN-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.6V | |
| 工作电流 | 4.5mA | |
| 增益 | 22.5dB；22.1dB | |
| P1dB | -17dBm | |
| 噪声系数 | 0.75dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.15GHz~1.65GHz | |
| 输入回波损耗 | -8dB | |
| 输出回波损耗 | -12dB | |
| 功能特性 | 集成偏置电路；快速使能控制 |
商品概述
ATR2652是一款具有高增益、低噪声系数的低噪声放大器，支持GNSS全频段信号，可应用于GNSS双频导航接收机。该芯片采用先进的SiGe工艺设计和制造，工艺稳定，能够在GNSS整个频段内实现优异的射频性能，具备低噪声系数和低功耗等优势特性，有助于接收机获得出色的灵敏度。芯片集成了有源偏置电路，可在1.5~3.6V的宽电源电压范围内正常工作，工作电流为4.5mA。RFIN引脚需连接隔直电容，以确保其直流工作点不受影响。
商品特性
- 工作带宽：覆盖GNSS全频段
- 工作频段内低噪声系数：0.75dB@1176.45MHz，0.85dB@1575.45MHz
- 高功率增益：22.0dB@1176.45MHz，22.4dB@1575.45MHz
- 带内增益平坦度小于0.5dB
- 芯片工作电流4.5mA
- 单电源供电，宽工作电压范围：1.5~3.6V
- 芯片集成使能控制电路
- 内部集成温度和工艺稳定的有源偏置
- 封装尺寸小：1.5mm×1mm×0.55mm
应用领域
- GNSS导航接收机
- 定位功能移动设备
- 手持导航设备
- 笔记本/PAD
- 有源导线
