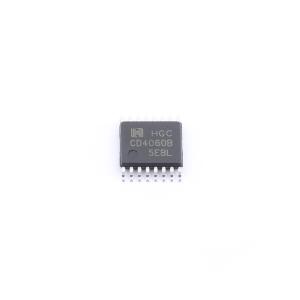

CD4060BPWRG

4000系列逻辑芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CMOS 14 级纹波进位二进制计数器/除法器和振荡器
品牌名称: HGC(深圳汉芯)
商品型号: CD4060BPWRG
商品编号: C42411639
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.178899克(g)

商品参数

商品概述

CD4060B是一款14bit二进制计数器，电路包含振荡器驱动模块和一个14位的二进制计数器模块。电路可以通过外围电路将振荡器驱动模块用作RC振荡器或用作晶振的驱动。电路提供复位端口（RESET）用于复位计数器的计数值同时控制振荡器模块的开关。当复位端口为高电平时，将复位计数器（复位值0000H）并关闭振荡器。计数器中所有的触发器都是异步边沿触发式的。计数器的计数状态在ϕi (ϕo)的下降沿改变。

商品特性

宽电压工作范围，15V时适应12MHz工作频率
提供高电平有效的复位功能
规范对称的输出特性
5V、10V和15V参数评测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	二进制计数器
	工作电压	2V~20V
	触发沿	下降沿
	计时方式	异步

	属性	参数值
	计数速率	7MHz
	工作温度	-40℃~+85℃
	每个元件位数	14
	传播延迟(tpd)	370ns
	功能特性	复位功能
