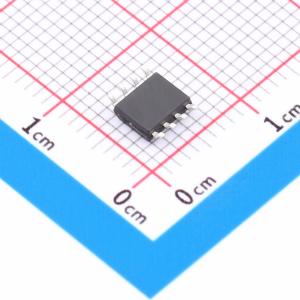

温馨提醒：图片仅供参考，商品以实物为准

DS1302Z+T

具有涓细电流充电能力的低功耗实时时钟芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 包含实时时钟/日历和31字节静态RAM，通过简单串行接口与微处理器通信。实时时钟/日历提供秒、分、时、日、日期、月和年信息，月末日期会自动调整，包括闰年校正。时钟可在24小时或12小时格式下运行，带有上午/下午指示符。使用同步串行通信简化与微处理器的接口，仅需三根线与时钟/RAM通信。数据可以一次传输1字节或最多31字节的突发模式。设计用于低功耗运行，在小于1微瓦的功率下保留数据和时钟信息。采用标准SOP-8封装。
品牌名称: HGC(深圳汉芯)
商品型号: DS1302Z+T
商品编号: C42411640
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.187782克(g)

商品参数

	属性	参数值
	工作电压	2V~5.5V
	静态电流(Iq)	0.1uA
	工作温度	0℃~+70℃
	功能特性	备份电源管理与电池充电；片内SRAM/NVRAM；寄存器掉电保持

商品概述

DS1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态随机存储器。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、日、日期、月和年信息。月底日期会自动调整少于31天的月份，包括闰年修正。时钟可以24小时或12小时格式运行，并带有上午/下午指示。通过使用同步串行通信，DS1302与微处理器的接口得以简化。与时钟/随机存储器通信仅需三根线：1) RST（复位），2) I/O（数据线），3) SCLK（串行时钟）。数据可以一次1字节或最多31字节的突发形式在时钟/随机存储器之间传输。DS1302设计为在非常低的功率下运行，并且在小于1微瓦的功率下保留数据和时钟信息。DS1302采用标准SOP - 8封装。

商品特性

实时时钟（RTC）可对秒、分、时、月中的日期、月、星期几和年进行计数，并具有闰年补偿，有效期至2100年
31字节、电池供电的非易失性（NV）随机存储器用于数据存储
串行I/O，引脚数量最少
2.0V至5.5V全工作电压
在2.0V时功耗小于300nA
用于读取/写入时钟/随机存储器中连续地址的突发模式
简单的三线接口
TTL兼容（VCC = 5V）
可选温度范围：0℃至+70℃
SOP - 8封装

应用领域

时钟芯片
移动电话
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	三线接口
	晶振类型	外置
	闹钟输出	无
	工作电流	300nA
