C221480300

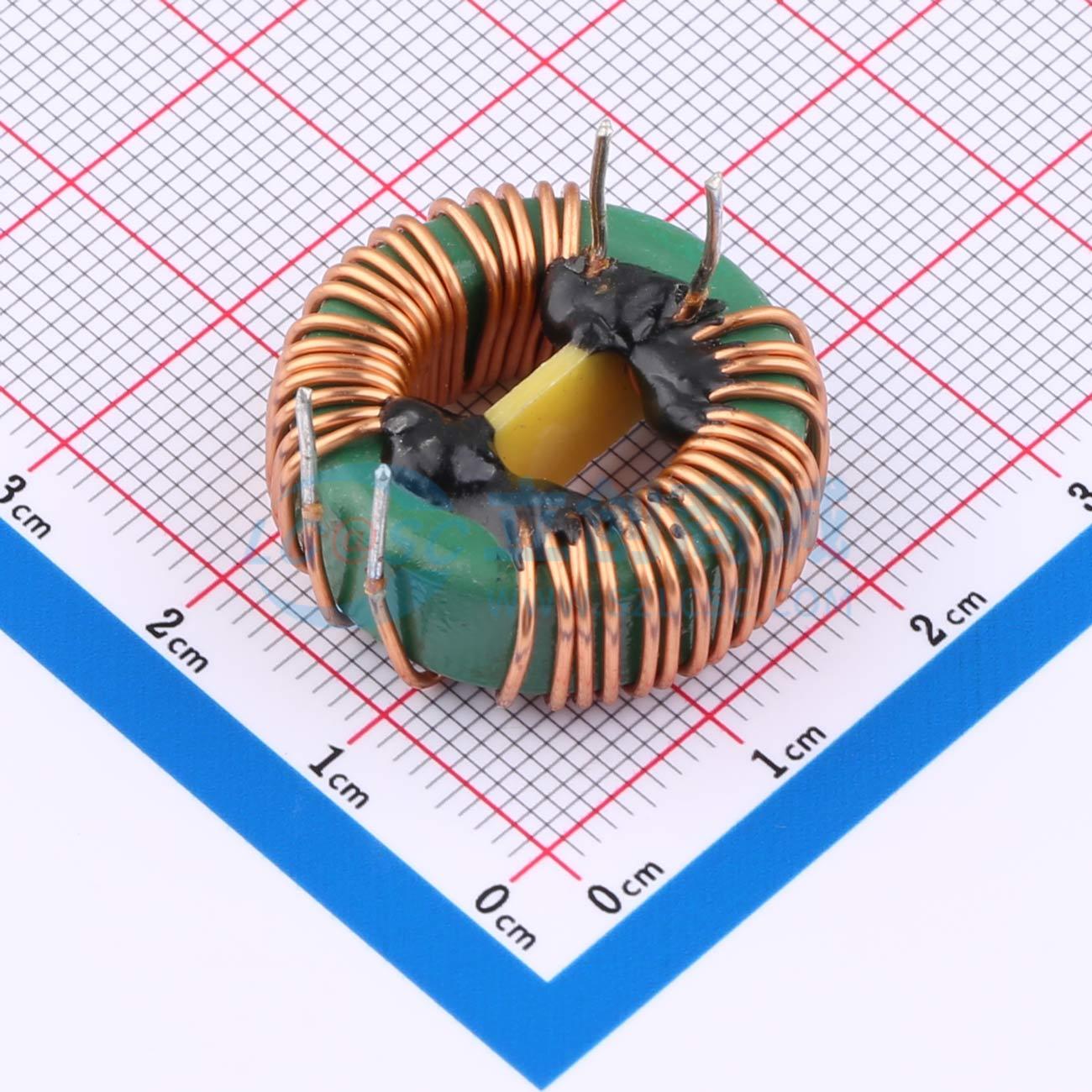

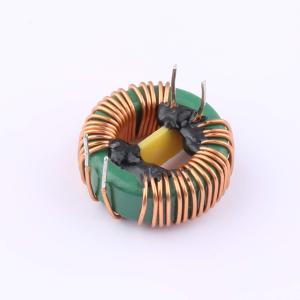

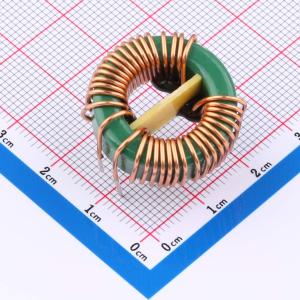

共模扼流圈，型号为T22×14×8 - 3mH。分开绕线，中间用隔板分开，点胶固定，产品为卧式。

• 电感：(1 - 2) = (3 - 4) 最小3mH，在10KHz、0.25V条件下测量
• 匝数比：(1 - 2):(3 - 4) = 1:1 ± 3%，在10KHz、0.1Vac条件下测量
• 直流电阻：(1 - 2)最大0.60Ω，(3 - 4)最大0.60Ω
• L:L(1 - 2) - L(3 - 4) 在1KHz、1V条件下 ≤ 1%
• 额定电流：ΔT ≤ 45°C，4.5A
• 耐压：1mA/2S/60Hz (Vac)，(1 - 2)至(3 - 4)为600V
• 绝缘电阻：直流100V时最小100MΩ
• 端子强度：拉力测试承受9.8N，60 ± 0.5S，无松动或移动
• 可焊性：浸入245°C ± 5°C的熔融焊料3 ± 0.5秒，至少95%表面光滑明亮
• 耐焊接热：浸入260°C ± 5°C的熔融焊料5 ± 0.5秒，无异常
• 振动：振幅1.5mm，总偏移10 - 55 - 10Hz，在1分钟内遍历，在x、y、z轴上各2小时，无异常
• 随机跌落（包装条件）：高度60cm，在木地板上跌落3次，无异常
• 干热：100 ± 2°C，96小时
• 低温： - 20 ± 2°C，96小时
• 湿热：60 ± 2°C，93 ± 3%RH，96小时
• 温度变化：暴露5个循环，每个循环包括 - 20 ± 2°C下30分钟、20 ± 2°C下2 - 3分钟、85 ± 2°C下30分钟、20 ± 2°C下2 - 3分钟
