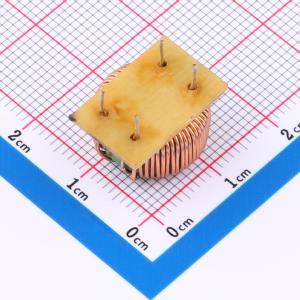

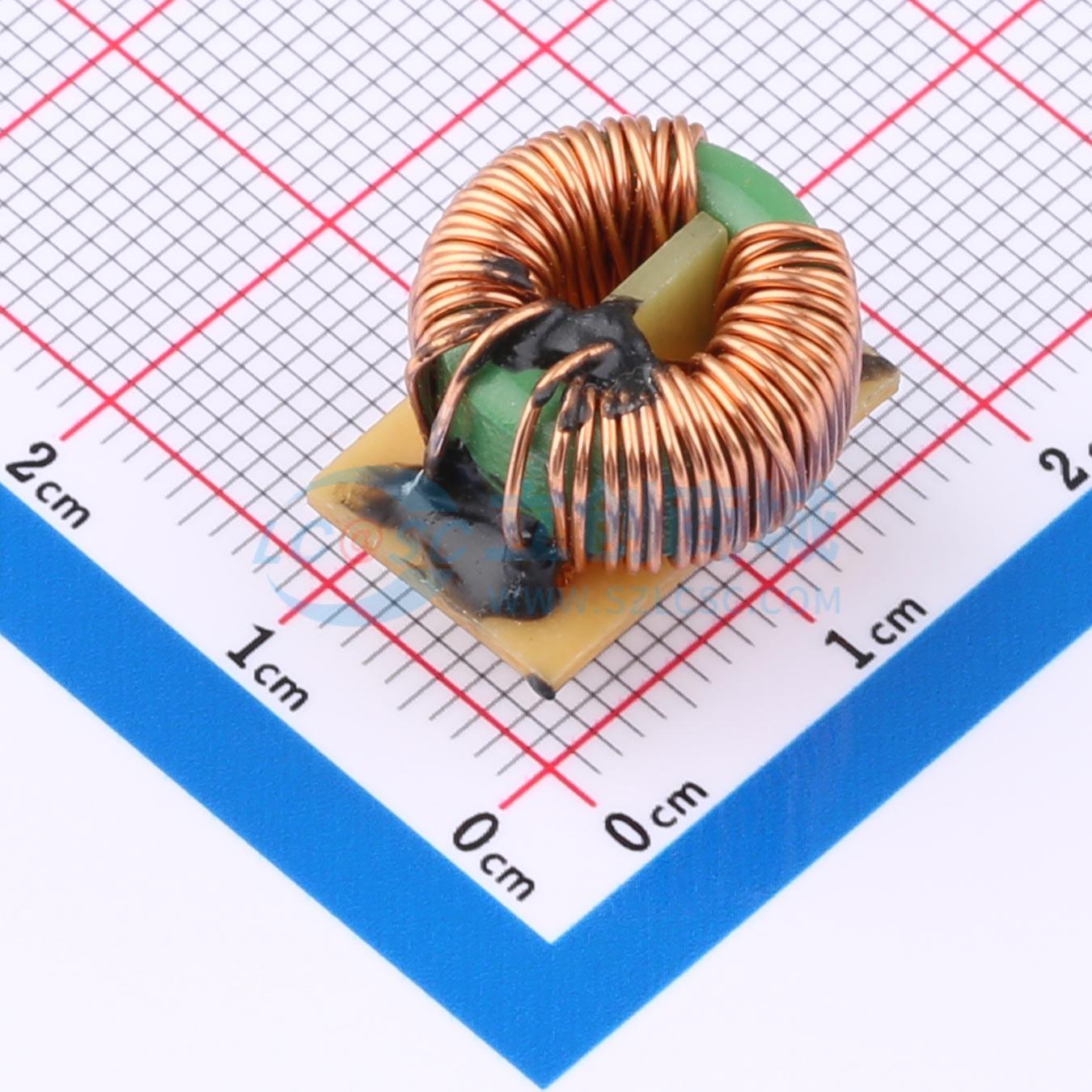

T0412D

共模扼流圈

• 电感：(1 - 2) = (3 - 4) = 8mH 最小，1KHz、0.25V条件下
• 匝数比：(1 - 2):(3 - 4) = 1:1±1%，10KHz、0.1Vac条件下
• 直流电阻：(1 - 2) = 0.60Ω 最大，(3 - 4) = 0.60Ω 最大
• 电感比：L(1 - 2) - L(3 - 4)在1KHz、1V条件下 ≤ 1%
• 额定电流：ΔT ≤ 45°C时为4.5A
• 高压测试：1mA/2S/60Hz (Vac)，(1 - 2) 到 (3 - 4) 为600V
• 绝缘电阻：直流100V时 ≥ 100MΩ 最小
• 端子强度：拉力测试承受9.8N、60±0.5S，无松动或移动
• 可焊性：浸入245°C±5°C的熔锡中3±0.5秒，至少95%应光滑明亮
• 耐焊接热：浸入260°C±5°C的熔锡中5±0.5秒，无异常
• 振动：振幅1.5mm，总偏移10 - 55 - 10Hz，1分钟内完成，x、y、z轴各2小时，无异常
• 随机跌落（包装条件）：高度60cm，在木地板上跌落3次，无异常
• 干热：100±2°C下96小时
• 低温：-20±2°C下96小时
• 湿热：60±2°C、93±3%相对湿度下96小时
• 温度变化：暴露5个循环，每个循环包括-20±2°C下30分钟、20±2°C下2 - 3分钟、85±2°C下30分钟、20±2°C下2 - 3分钟
