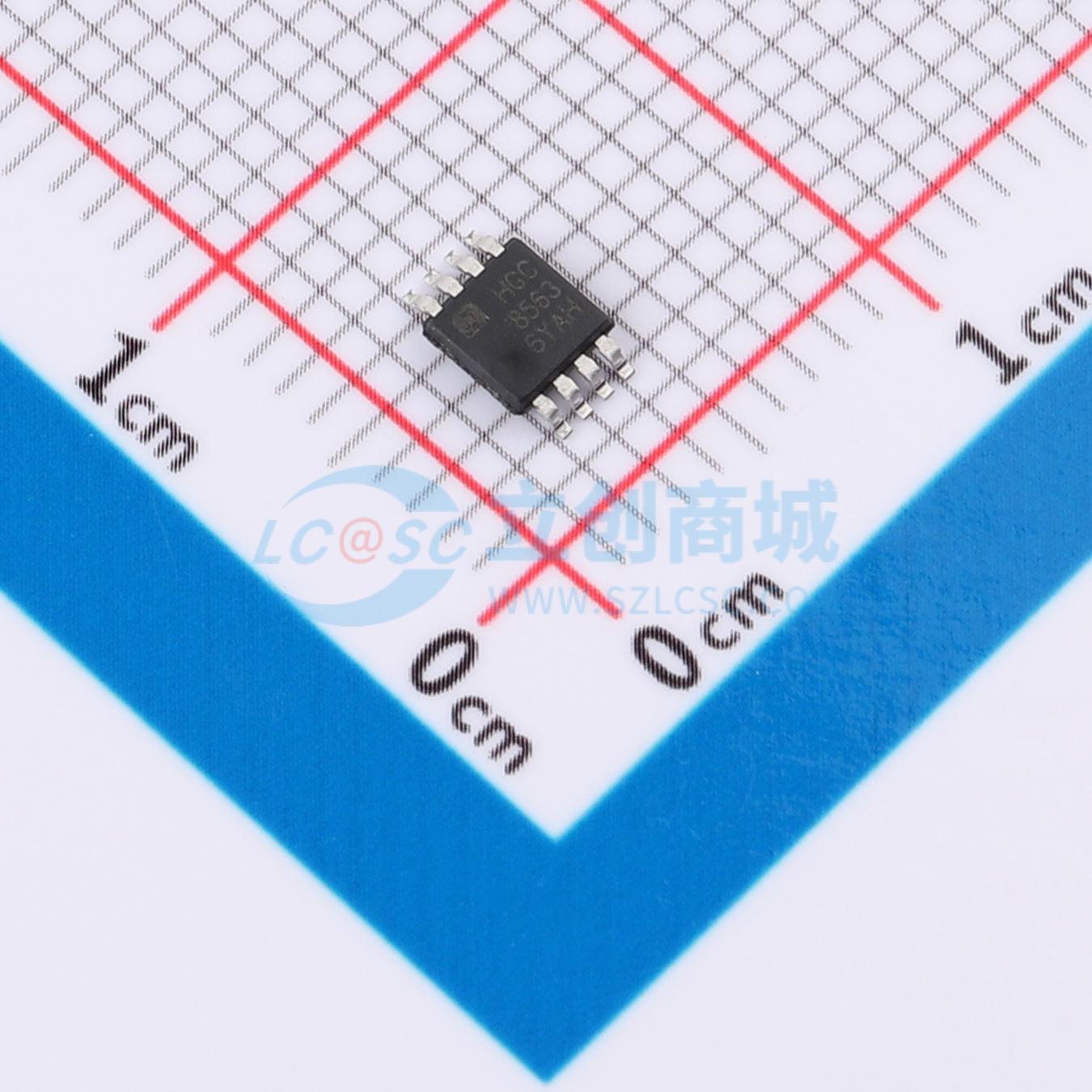

温馨提醒：图片仅供参考，商品以实物为准

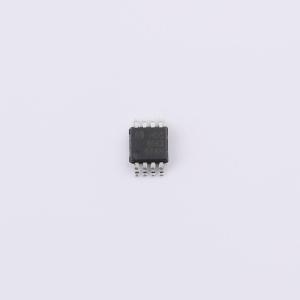

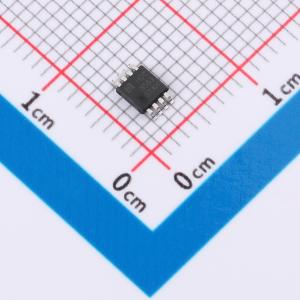

PCF8563DGKRG
PCF8563DGKRG
- 描述
- PCF8563——带 I2C 接口的实时时钟/日历芯片
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- PCF8563DGKRG
- 商品编号
- C42396736
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136904克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1.2V~5.5V | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PCF8563是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过I²C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 可计时基于32.768kHz晶体的秒，分，小时，星期，日，月和年
- 带有世纪标志宽工作电压范围：1.2~5.5V
- 低休眠电流：典型值为0.25μA（VDD = 3.0V，TA = 25°C）
- I2C总线从地址：读，0A3H；写，0A2H
- 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
- 报警和定时器
- 掉电检测器
- 内部集成振荡电容
- 封装形式：SOP - 8/MSOP - 8/DIP - 8
- 漏极开路中断引脚
应用领域
- 便携仪器
- 移动电话
- 传真机
- 复费率电能表、IC卡水表
- 门禁、考勤机
- 时钟日历
