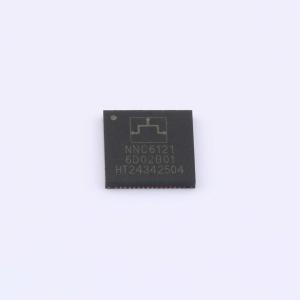

NNC6121

高集成可编程刺激芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NNC6121芯片是一款集成了32MHz ARM处理器的双通道神经刺激芯片，能够实现DC到50kHz的任意恒流源波形输出，可以覆盖传统的正弦波/方波/三角波及各种调制波形，可应用于体外神经/肌肉电刺激等众多领域。电压最高为单向60V 刺激脉宽大于10us，量程：1~67mA，系统OSC：HSI_32M +-2%，产品FLASH空间：28KB
品牌名称: NANOCHAP(暖芯迦)
商品型号: NNC6121
商品编号: C42396791

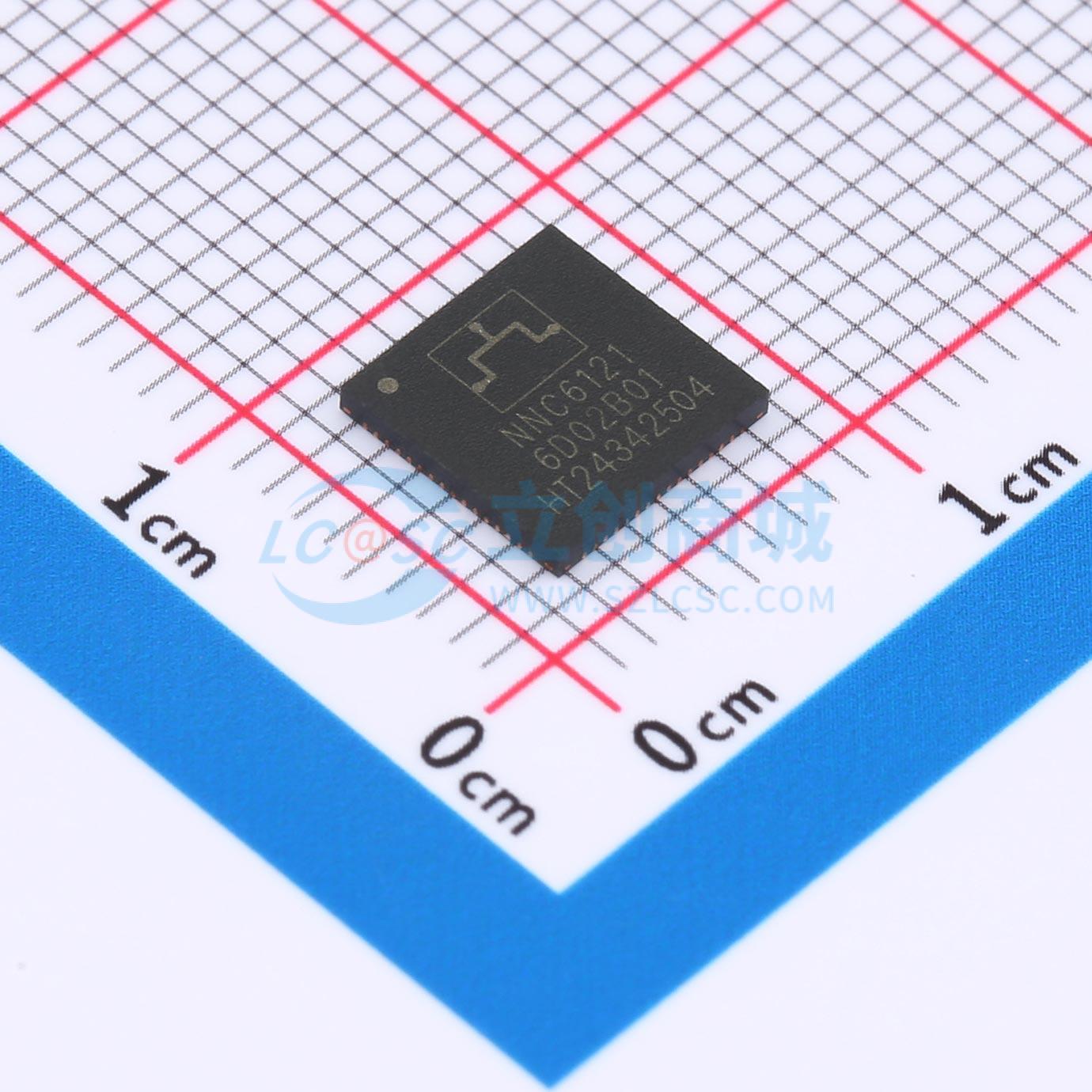

商品封装: QFN-64L(7x7)
包装方式: 托盘
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	RAM容量	8KB
	工作电压	3V~5V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST)；软件复位；掉电复位(PDR)

商品概述

NNC6121 是一款单芯片刺激装置，集成了强大的 ARM 单片机、电源开关、高压升压转换器和高灵活性刺激块。该芯片仅需极少的外部组件即可应用于目标场景。其刺激器模块设计用于驱动高达 67mA 的双向刺激电流脉冲。芯片提供 2 个高压刺激通道，能够生成多种刺激模式以支持各类应用。该系统可配置用于支持中低频物理治疗、常规 TENS、肌肉康复及可穿戴电刺激等。

商品特性

工作温度范围：-40℃ 至 85℃
工作电压范围：3V 至 5V
ESD 防护：人体放电模式 ±2000V；充电器件模式 ±500V
集成 5~55V 高压升压转换器
内核：32 位 ARM Cortex-M0 CPU，频率可达 32MHz
内存：32K 字节 MTP 内存，8K 字节 SRAM
时钟：HSI RC 4~32MHz，外部时钟最高 32MHz，LSI RC 约 32KHz，32.768kHz 外部晶振 LSE OSC
低功耗运行模式：睡眠模式、低功耗运行模式、低功耗睡眠模式、待机模式
2 个高范围驱动器（4 个电极），最大电压 55V
输出电流范围：33μA~67mA，255 级步进
输出单位电流范围：33μA~264μA，8 级可调
脉冲宽度：2μs 至无限
支持高达 50kHz 的正弦波、三角波、方波或任意波形生成
适用于 TENS（经皮电刺激）、IFT（干扰波电疗）、EMS（肌肉电刺激）
外设模拟电路：上电/掉电复位、低压检测器、脱落检测器
19 个通用输入/输出引脚
96 位标识符
通信接口：UART×1（带硬件流控）、SPI×2（主/从模式）、I²C×1（主/从模式）
多种计时器：实时时钟、看门狗定时器、脉宽调制器、32 位定时器×2、32 位或 16 位双定时器、系统节拍定时器

应用领域

肌肉强化与弱肌康复
中低频物理治疗
可穿戴电刺激设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
	CPU最大主频	32MHz
	程序存储容量	32KB
	程序存储器类型	MTP
