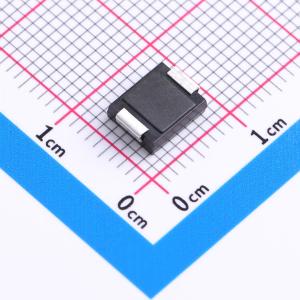

温馨提醒：图片仅供参考，商品以实物为准
SMDJ18CA
双向TVS 18V截止 峰值浪涌电流：102.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMDJ 系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件所引发的电压瞬变影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SMDJ18CA
- 商品编号
- C42394436
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.376277克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 102.7A | |
| 峰值脉冲功率(Ppp) | 3kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 22.1V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具备3000W峰值脉冲功率能力
- 快速响应时间
- 在22V以上时典型反向电流小于5μA
- 高温焊接：端子处可承受260℃/10秒
- 典型最大温度系数 ΔVBR = 0.1% × VBR @ 25℃ × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 无光泽无铅镀锡
- 符合J-STD-020标准，达到MSL 1级
- 无卤素且符合RoHS标准
- 根据JEDEC JESD201A标准其表4a和4c进行晶须测试
- 符合IEC 61000-4-2标准，ESD防护能力达30KV（空气放电），30KV（接触放电）
应用领域
- I/O接口保护
- AC/DC电源保护
- 低频信号传输线路保护
