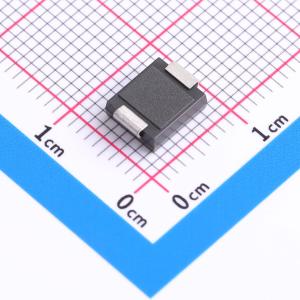

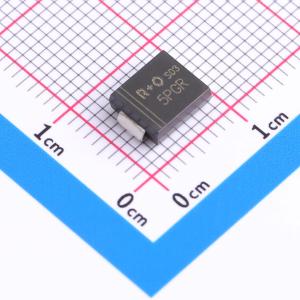

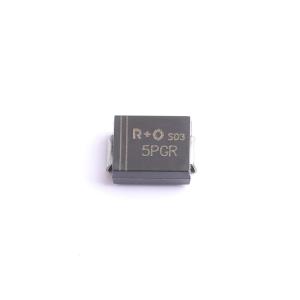

5.0SMDJ75A
单向TVS 75V截止 峰值浪涌电流：41.3A@10/1000us
- 描述
- 5.0SMDJ 系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- 5.0SMDJ75A
- 商品编号
- C42394456
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 75V | |
| 钳位电压 | 121V | |
| 峰值脉冲电流(Ipp) | 41.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 92.1V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具有5000W峰值脉冲功率能力
- 快速响应时间
- 在22V以上时典型反向漏电流小于5μA
- 高温焊接：端子处可承受260℃/10秒
- 典型最大温度系数 ΔV_BR = 0.1% × V_BR @25℃ × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 无铅雾锡电镀
- 符合J-STD-020标准，达到MSL 1级
- 无卤素且符合RoHS指令
- 根据JEDEC JESD201A标准表4a和4c进行耳语测试
- 符合IEC 61000-4-2标准，ESD防护等级达30KV（空气放电）和30KV（接触放电）
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线路
