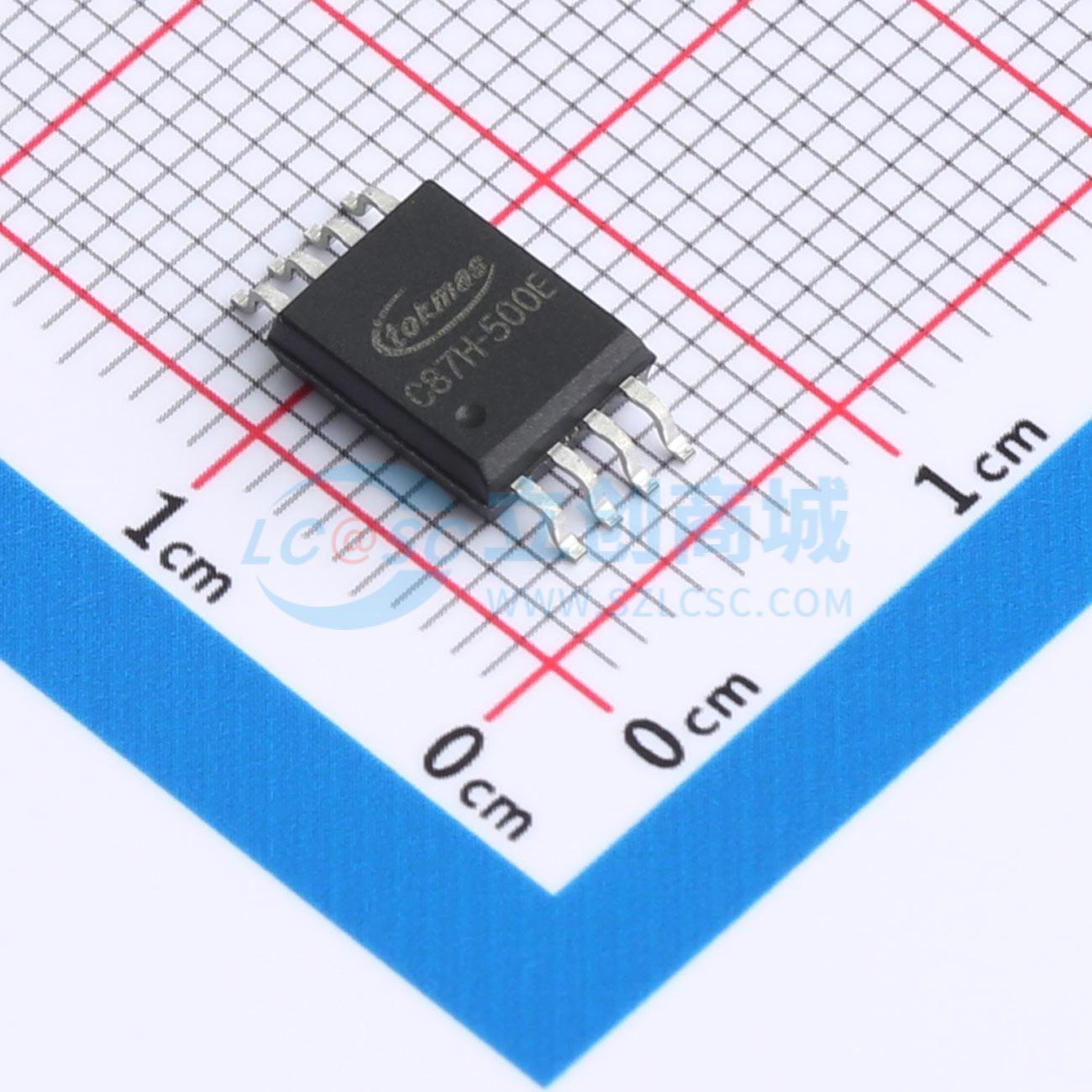

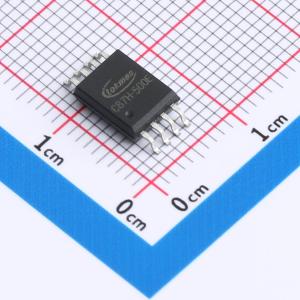

CI-C87H-500E
5.0kVRms增强隔离放大器，适用于电机驱动、变频器和不间断电源等的隔离电压传感
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2V 输入、精密电压检测增强型隔离式放大器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI-C87H-500E
- 商品编号
- C42391827
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 带宽(-3db) | 310kHz | |
| 增益 | 1 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 15nA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 功能特性 | 故障检测；低功耗；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 0.1V至2V高阻抗输入电压范围，针对电压测量进行优化
- 低失调误差和漂移：±2.5mV（最大值），±10μV/℃（最大值）
- 固定增益：1
- 低增益误差和漂移：±0.3%（最大值），±30ppm/℃（最大值）
- 低非线性度和漂移：0.04%，±1ppm/℃（典型值）
- 高端3.3V至5V工作电压
- 高端电源缺失指示
- 安全相关认证：符合DIN VDE V 0884-17:2021-10标准的7071VPK加强绝缘；符合UL1577标准的1分钟5.0kV RMS绝缘
- 高共模瞬态抗扰度（CMTI）：150 kV/μs（典型值）
应用领域
- 以下设备中的隔离电压检测：
- 电机驱动器
- 变频器
- 不间断电源
